IMPAC 600 infrared pyrometers series

De Advanced Energy/ IMPAC-serie 600 is een nieuwe modulaire infrarood pyrometer met meerdere koppen.

Deze serie biedt een zeer aanpasbaar ontwerp met maximaal 8 pyrometerkoppen in één systeem. De pyrometerkoppen kunnen verschillende golflengten en temperatuurmeetbereiken hebben.

De IMPAC-serie 600 beschikt ook over door de gebruiker selecteerbare communicatieprotocollen (digitaal (RS232/RS485 of Profinet), één analoog in standaard converterbox of maximaal acht analoog in analoge boxen).

Veelvoorkomende toepassingen voor deze pyrometers zijn onder andere de automotive-industrie, lamineren, spuitgieten, PET-flessen, kunststoffen, verpakkingen en papier/coating.

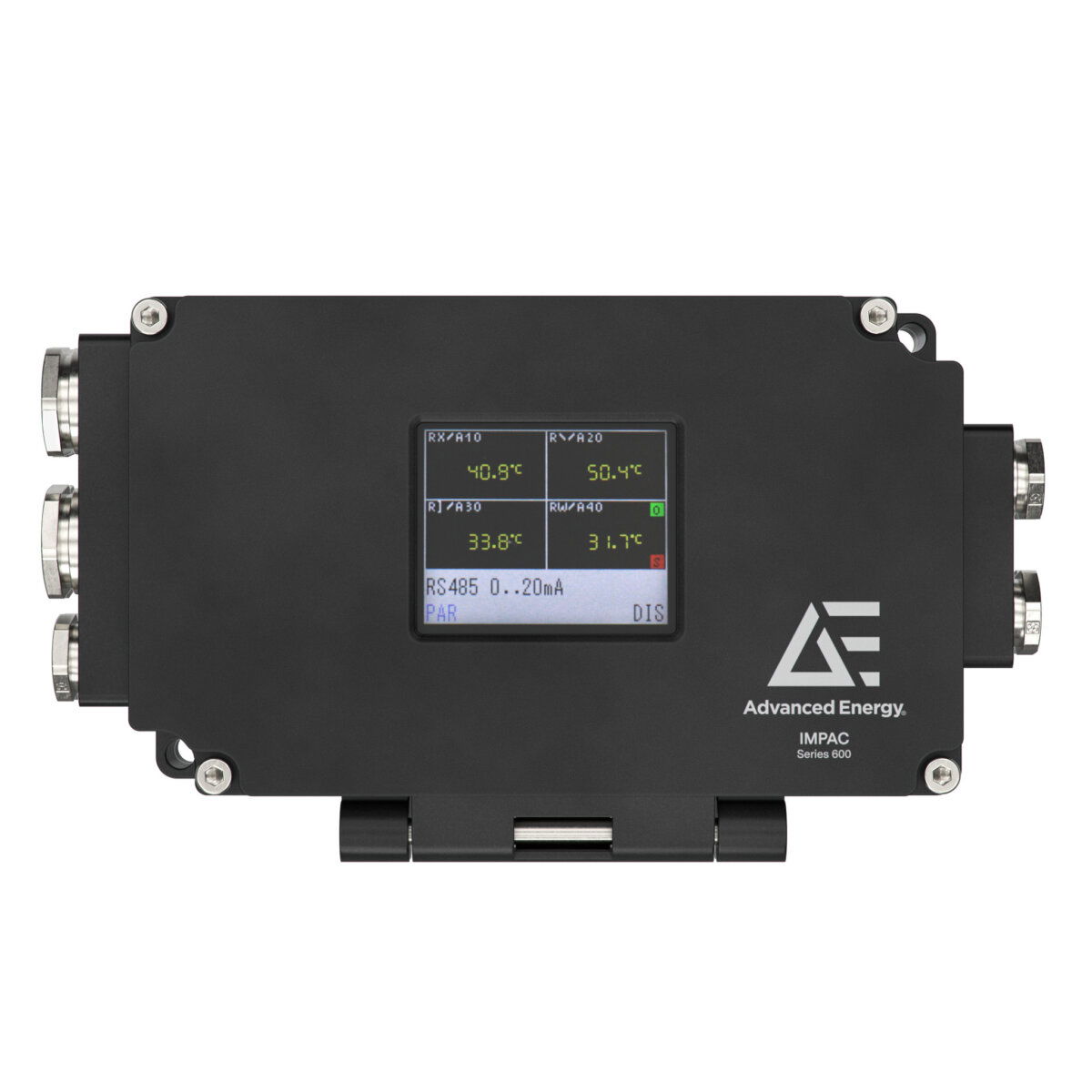

Het modulaire concept maakt verschillende combinaties van systeemcomponenten mogelijk: converterbox, sensorkoppen en multisensorbox. De standaardconfiguratie omvat een elektronische converterbox, een sensorkabel en een verwijderbare sensorkop voor eenvoudige vervanging. Elke converterbox kan worden aangesloten op maximaal twee sensorkoppen of maximaal twee optionele multisensorboxen die elk maximaal vier sensorkoppen kunnen aansluiten. Om maximale flexibiliteit te garanderen, maakt het systeem elke combinatie van de beschikbare sensorkoppen mogelijk, zelfs met verschillende golflengten.

IMPAC 600 infrared pyrometers series

Bereikkenmerken

Een overzicht op hoog niveau van wat dit bereik te bieden heeft

  • Modulair ontwerp
  • Extra digitale interfaces: RS232/RS485, Profinet, Ethernet IP, Fast Ethernet, Ethercat en Profibus
  • Betere optische prestaties voor lange golflengten met keuze uit FOV 2:1, 10:1 of 20:1, en voor korte golflengten: IS 600: 65:1, IGA 600 en IGA 600/23: 70:1
  • Concept met meerdere sensorkoppen (tot acht sensorkoppen aangesloten op één converterbox)
  • Eenvoudige vervanging van sensorkoppen, u kunt de kabel in de machine laten zitten, wat erg praktisch is voor onderhoud en kalibratie

Downloads

voor IMPAC 600 infrared pyrometers series

pdf
Impac 600 Series Pyrometers
Downloaden
SpecificationsValues

Operational temperature range (°C):

-40 and 2500 °C (10 ranges in between)

Spectral Range (µm):

0.7 and 14 (5 ranges in between)

Measurement Uncertainty (°C):

From 0.5% oR or 0.8 °C

Optics (mm):

Fixed optics

FOV (minimum spot size) (mmm):

Min. 70:1

Alignment / Sighting:

None

Interface / Output (mA):

0/4 to 20 mA

Exposure Time t90 (ms):

Multiple specifications. Please refer to Datasheet.

Ambient Temperature (°C):

0 to 70

Resolution (°C):

0.1

Display:

Color LCD, 262,000 colors (optional)

Protection Class:

IP 65

Weight (kg):

Multiple. Please refer to Datasheet.

Housing:

Converter box: Aluminium; Sensor head: Stainless steel

Connection:

Terminal blocks

Operating Position:

Any

CE-label:

According to EU directives about electromagnetical immunity

Parameters / Settings:

Via Software or in the instrument (for versions with display)

Isolation:

Non-isolated analog outputs and power supply

Wavelength Repeatability (pm):

From 0.5% oR or 0.8 °C
