TSC-, NSC-, TBP- en NBP-serie
- Technologie
- Printplaat gemonteerde druksensoren
- Partner
- Honeywell

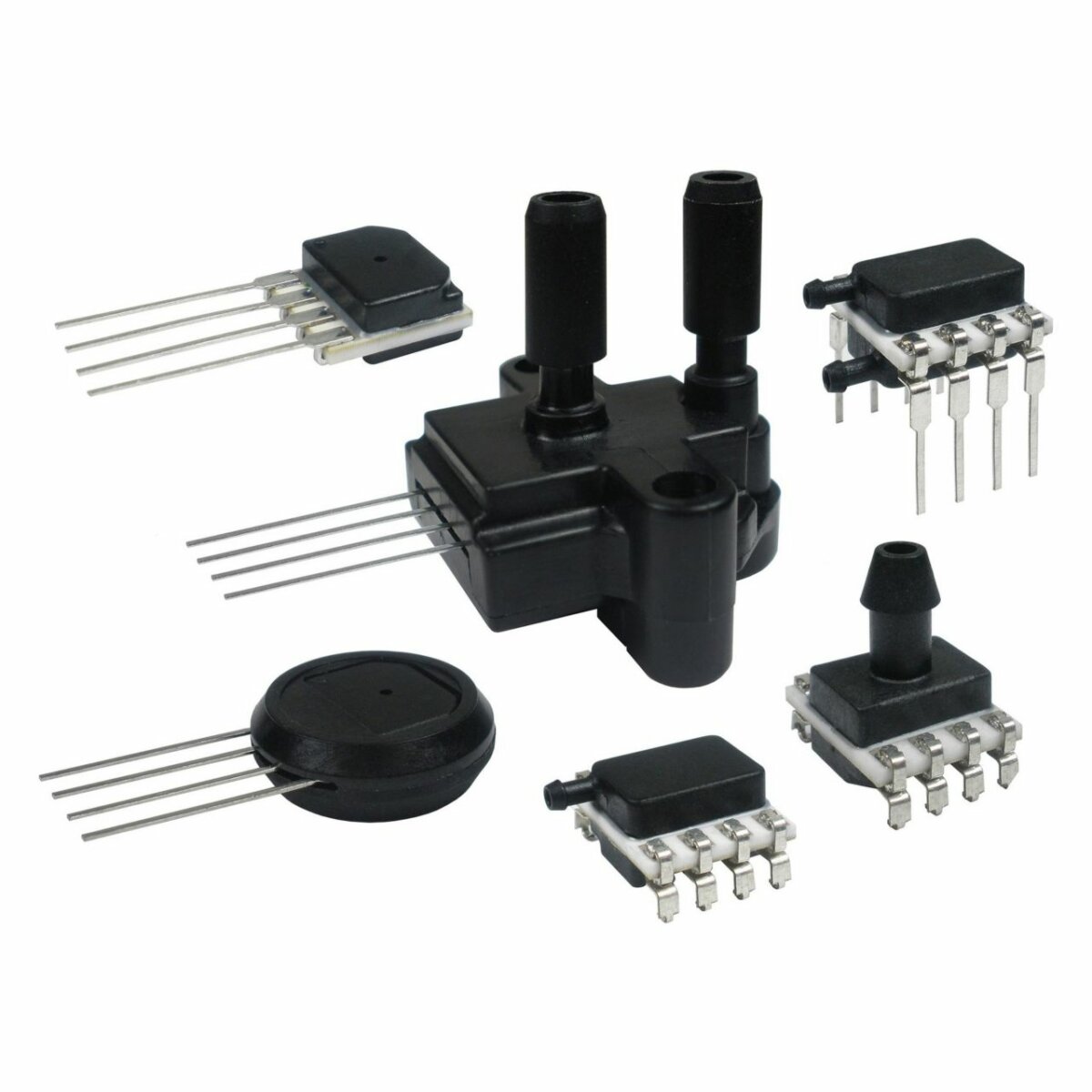

De TBP-serie en NBP-serie van Honeywell zijn ontworpen voor voedselveilige en niet-voedselveilige potentiële medische en industriële toepassingen. Deze niet-versterkte, piëzoresistieve siliciumdruksensoren bieden een ratiometrische output en zijn temperatuurgecompenseerd (TBP-serie) of niet-gecompenseerd (NBP-serie).
De TSC-serie en NSC-serie van Honeywell zijn piëzoresistieve siliciumdruksensoren die een ratiometrische analoge output bieden voor het aflezen van druk over het gespecificeerde volledige drukbereik en temperatuurbereik.
Kenmerken van het assortiment
Een overzicht op hoog niveau van wat dit assortiment te bieden heeft
- Breed scala aan drukpoortopties
- Meerdere drukbereiken beschikbaar
- Verschillende pakketopties voor de beste pasvorm
- Gelcoating beschikbaar voor voedingsmiddelentoepassingen
- RoHS- en ISO9001-conformiteit
- TBP- en NBP-sensormaterialen zijn getest en gecertificeerd voor de volgende voedselveiligheidsnormen: NSF-169; BPA-vrij; LFGB
- TSC- en NSC-series bieden enkelzijdige natte media-capaciteit voor condensatie van vocht of direct met niet-corrosieve vloeistoffen
- Biedt uitstekende herhaalbaarheid, hoge nauwkeurigheid en betrouwbaarheid onder vele veeleisende omstandigheden
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| TSC-Series | NSC-Series | TBP-Series | NBP-Series | |
|---|---|---|---|---|
Compensation | yes | no | yes | no |
Output | Unamplified | Unamplified | Unamplified | Unamplified |
Package | DIP (Dual Inline Pin) SMT (Surface Mount Technology) SIP (Single Inline Pin) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) SIP (Single Inline Pin) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) Leadless SMT (Surface Mount Technology) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) Leadless SMT (Surface Mount Technology) |
Pressure Port | 17 Variants | 17 Variants | 9 Variants | 9 Variants |
Gel Coating | None | none | No gel coating in media path Silicone gel coating in media path (food grade) | No gel coating in media path Silicone gel coating in media path (food grade) |
Pressure Range | Gage 0…60 mbar to 0…10 bar 0…6 kPa to 0…1 MPa 0…1 PSI to 0…150 PSI Differential ±60 mbar to ±10 bar ±6 kPa to ±1 MPA ±1 PSI to ±150 PSI | Absolute 0…1 bar to 0…10 bar 0…100 kPa to 0…1 MPa 0…15 PSI to 0…150 PSI Gage 0…4 mbar to 0…10 bar 0…400 Pa to 0…1MPa 0…1 PSI to 0…150 PSI 0…2 InH2O to 0…30 InH2O Differential ±60 mbar to ±4 bar ±1 PSI to ±60 PSI | Gage 0…60 mbar to 0…10 bar 0…6 kPa to 0…1 MPa 0…1 PSI to 0…150 PSI Differential ±60 mbar to ±4 bar ±6 kPa to ±4 kPa ±1 PSI to ±60 PSI | Absolute 0…1 bar to 0…10 bar 0…15 PSI to 0…150 PSI Gage 0…60 mbar to 0…10 bar 0…1 PSI to 0…150 PSI Differential ±60 mbar to ±4 bar ±1 PSI to ±60 PSI |
