Toroidal low frequency laminated transformers

Technologie
Laagfrequent gelamineerde transformatoren
Partner
Noratel

Enkelfasige ringkerntransformator, vermogensbereik van 20 VA tot 15 kVA. Ontworpen en getest volgens EN61558. Geschikt voor installatie in elektronische apparatuur en ontworpen als veiligheidstransformator met gescheiden geïsoleerde wikkelingen en voorbereid voor apparatuur van klasse II.

Kortsluiting en overbelasting beveiligd met thermische zekering aan de primaire zijde. Tot 50% minder gewicht dan een vergelijkbare conventionele transformator. Lage magnetiseringsstromen en nullastverliezen.

Geschikt als veiligheidstransformator in toepassingen waar een laag gewicht, flexibele afmetingen en optimale condities tussen de afmetingen de voorkeur verdienen.

Toroidal low frequency laminated transformers
IntroKenmerkenDownloadsSpecificatiesContact

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

  • Spanningen tot 3,3 kV
  • Frequenties van 16 2/3 tot 800 Hz
  • Vermogensbereik tot 15 kVA, 47-63 Hz (45 kVA 3-fasen)
  • Elektro­statische en/of magnetische schermen
  • Ingegoten middengat, ingekapseld, gegoten tot IP68 met aangepaste bevestigingen
  • Aangepaste kabels en aansluitingen, losse uiteinden – massief/gevlochten, lipjes, printplaat (PCB) enz.
  • Extreem lage lekstromen – minder dan 30 μA
  • Extreem lage inschakelstromen
  • Getest en goedgekeurd door UL, VDE, SEV, LGA en TÜF
  • Vervaardigd volgens de normen EN61558, UL506, EN60601, UL 2601-1 en UL60950
  • Mogelijkheid tot OEM-ontwerpen (eenfasig tot 15 kVA en driefasig tot 45 kVA) voor elke specifieke toepassing van de klant, zoals in audio, motoraandrijvingen en windturbines

Downloads

voor Toroidal low frequency laminated transformers

pdf
Noratel toroidal transformers
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelPower (VA)Voltage Sec. (V)Current Sec. (A)Dimensions (D x d x H)

RT020-2006

20VA

2 x 6V

2x 1.67A

63 x 19 x 28mm

RT050-2006

50VA

2 x 6V

2x 4.17A

72 x 26 x 40mm

RT080-2006

80VA

2 x 6V

2x 6.67A

78 x 26 x 47mm

Contact met ons opnemen

Neem voor meer informatie en beschikbaarheid direct contact met ons op. Of vul ons contactformulier in, dan neemt een medewerker van het verkoopteam contact met u op.

Acal BFi UK

JavaScript aktivieren+44 1189 788 878
Verplicht veld: vul uw telefoonnummer in.

Door dit aanvraagformulier in te dienen, bevestigt u dat u ons privacybeleid hebt gelezen en hiermee akkoord gaat.

Er is een fout opgetreden tijdens het verzenden van het formulier. Probeer het opnieuw.

Gerelateerde productassortimenten

Boost inductor
JQH - Shenzen JingQuanHua Electronics Co. Ltd
Boost inductor

De JQH-boostinductor is een belangrijk onderdeel dat vaak wordt gebruikt in aandrijfmodules voor hybride voertuigen.

Choke assembly
JQH - Shenzen JingQuanHua Electronics Co. Ltd
Choke assembly

Een belangrijk onderdeel van systemen voor hernieuwbare energie, met name in fotovoltaïsche (PV) omvormers en energieopslagapparatuur.

Gemeenschappelijke modus smoorspoelen voor AC- en DC-voedingslijnen
Laird
Gemeenschappelijke modus smoorspoelen voor AC- en DC-voedingslijnen

Gemeenschappelijke modus smoorspoelen voor het zuiver onderdrukken van interferentie zonder signalen te compromitteren.

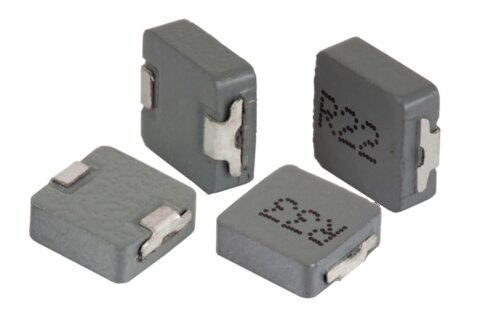

Inductoren voor vermogens
