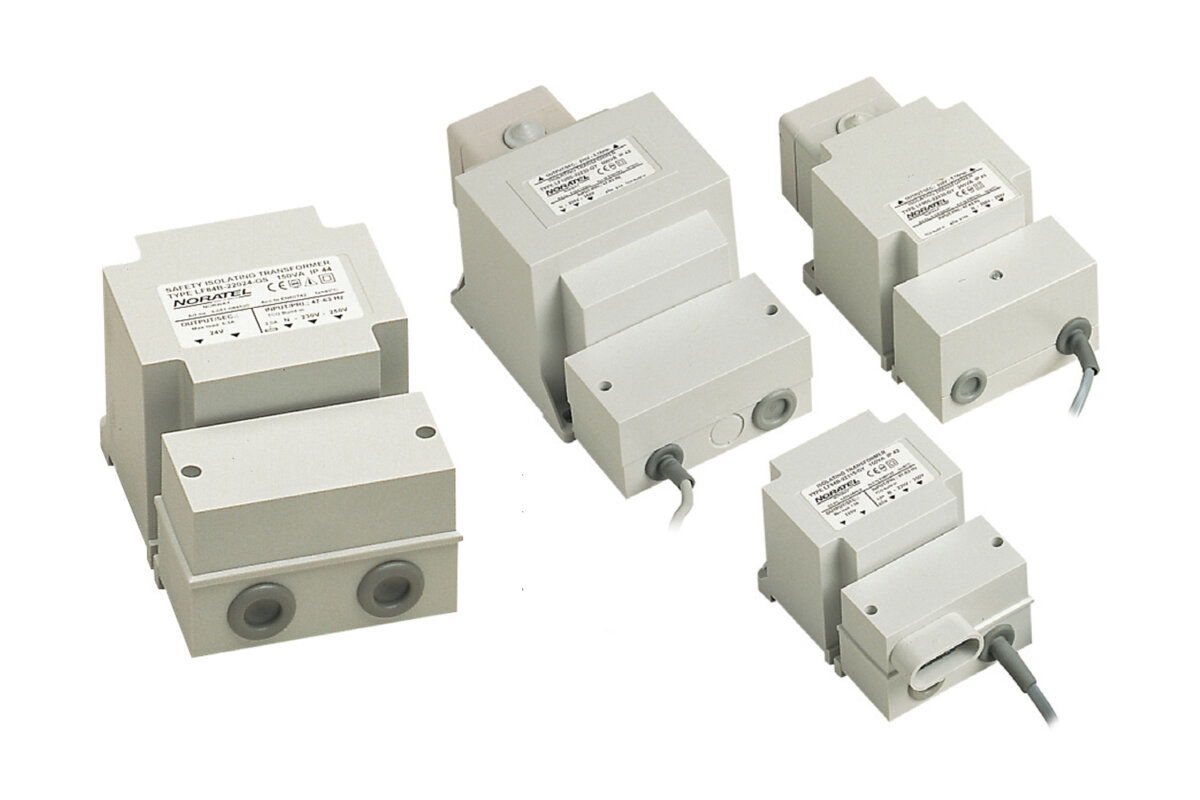

Laagfrequent gelamineerde transformatoren met automatische start
- Technologie
- Laagfrequent gelamineerde transformatoren
- Partner
- Noratel
De constructie van autotransformatoren is aanzienlijk lichter en kleiner dan die van vergelijkbare scheidingstransformatoren. Typische toepassingen zijn snelheidsregeling van ventilatoren, het zacht starten van grotere driefasige motoren en het eenvoudig omhoog en omlaag transformeren van spanning.
Autotransformatoren kunnen aardfouten niet elimineren. Alle aardfoutproblemen worden door de transformator doorgegeven, wat een aanzienlijk veiligheidsrisico met zich meebrengt.
Kenmerken van het assortiment
Een algemeen overzicht van wat dit assortiment te bieden heeft
- Ingangsspanning: 0 – 400 VDC/ 440 – max. 1000 VAC
- Frequentie: 47 – 63 Hz
- Uitgangsspanning: 0 – 400 VDC/ 242 – max. 1000 VAC
- Volgens: EN61558-2-13, IEC60076, IEC6092
- Test-/isoleerspanning: 2 – 3kV AC RMS
- Constructieklasse: I/ II
- Isolatieklasse: B (130°C)/ F (155°C) standaard bij driefasige systemen/ H (180°C)
- Omgevingstemperatuur (t a): 40 – 45°C
- Beschermingsgraad: IP00/ IP20/ IP44
Downloads
voor Laagfrequent gelamineerde transformatoren met automatische start
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Category | Dimensions (mm) | Weight (kg) | Phases | Power | Voltages (Vac) |
|---|---|---|---|---|---|
Open IP00 | 46 x 60 x 75 – 180 x 210 x 312 | 0.6 – 41.4 | Mono | 50 – 2400 VA | 0 – 110 – 127 – 225 – 235 – 240 |
Encapsulated IP20 | 66 x 93 x 59 – 162 x 235 x 140 | 1.2 – 15.1 | Mono | 70 – 1720 VA | 115 – 230 |
Encapsulated IP44 | 92 x 130 x 87 – 162 x 235 x 140 | 1.3 – 15 | Mono | 150 – 2000 VA | 0 – 110 – 127 – 225 – 235 – 400 |
Type 3LT – 00/ASFM | 400 x 243 x 400 – 520 x 330 x 525 | 72 – 185 | Tri-phase | 125 – 500 KW | 440 – 242 |
