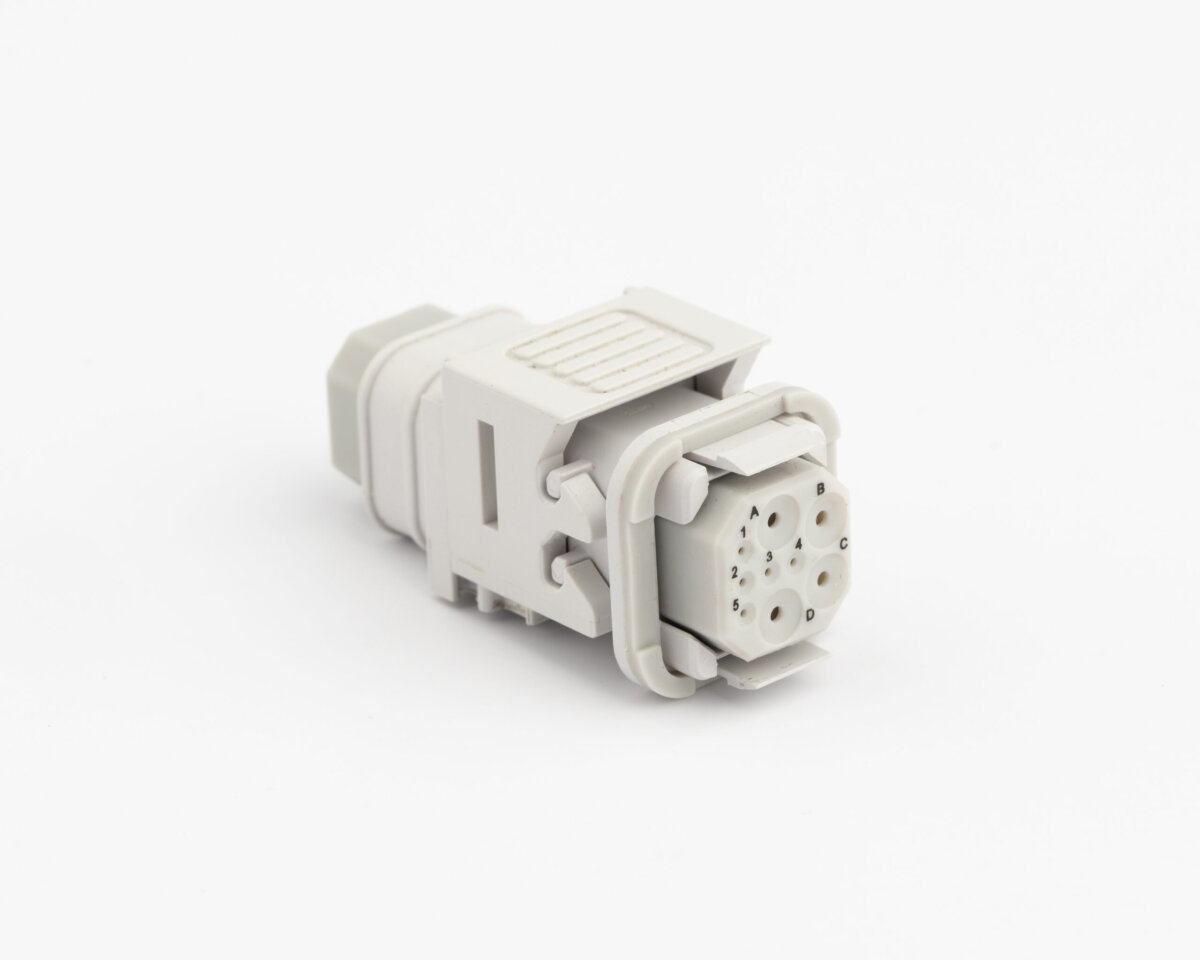

Velok compact rectangular connectors
- Technologie
- Rectangular and multipole interconnect
- Partner
- Amphenol
Velok compacte rechthoekige connectoren zijn ontwikkeld om stroomaansluitingen te vereenvoudigen in veeleisende omgevingen, zoals vliegtuiginterieurs en industriële systemen. Ze zijn klein en licht, maar gebouwd om vereisten voor laag tot middelhoog vermogen moeiteloos aan te kunnen. De connectoren maken gebruik van een veerbelast push-pull vergrendelmechanisme, waardoor snel koppelen en ontkoppelen met één hand mogelijk is, zonder gereedschap. Elke connector heeft bovendien een duidelijke visuele vergrendelindicator, zodat technici direct kunnen bevestigen wanneer stekker en contra-connector volledig zijn verbonden – wat het risico op gedeeltelijk koppelen of aansluitfouten vermindert.
De robuuste rechthoekige behuizing van een Velok-connector heeft een scoop-proof ontwerp. Dit betekent dat de contactpinnen tijdens het koppelen door de behuizing worden afgeschermd, waardoor verbogen contacten of elektrische kortsluiting worden voorkomen, zelfs als de connectorhelften niet perfect uitgelijnd zijn. De connectoren zijn gegoten uit duurzaam Polyetherimide kunststof (Ultem), wat zorgt voor een breed bedrijfstemperatuurbereik en een hoge bestendigheid tegen chemicaliën. Een IP69-afdichtingsclassificatie garandeert dat deze connectoren volledig stofdicht zijn en hogedrukwaterstralen kunnen weerstaan, waardoor ze geschikt zijn voor zware of buitenomgevingen. Er zijn ook meerdere coderingsopties beschikbaar, waarmee verschillende Velok-connectoren uniek kunnen worden gecodeerd om elke kans op verkeerd koppelen in complexe bedradingsopstellingen te vermijden. Daarnaast maakt een geïntegreerde boot ridge op de connectorbehuizing het mogelijk om kabelmantels of boots direct vast te zetten, waardoor aparte backshells of klemmen overbodig worden. Al met al biedt de Velok-serie een betrouwbare, gebruiksvriendelijke oplossing voor vliegtuigcabines, industriële apparatuur, transportsystemen en andere toepassingen die een compacte maar robuuste voedingsconnector vereisen die bestand is tegen zware omstandigheden.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Compacte rechthoekige vormfactor – Bespaart ruimte en past in krappe inbouwruimtes voor een flexibel apparaatontwerp.
- Push/pull-vergrendelend koppelen – Maakt snelle, eenhandige aansluiting en ontkoppeling mogelijk met een simpele druk, wat de assemblage-efficiëntie verbetert.
- Scoop-proof behuizingsontwerp – Voorkomt verbogen pennen of kortsluiting door de contacten tijdens het koppelen af te schermen, zelfs als onderdelen niet goed zijn uitgelijnd.
- Visuele indicator voor positieve vergrendeling – Geeft in één oogopslag bevestiging dat de connector volledig is gekoppeld en helpt onvolledige verbindingen te voorkomen.
- Polyetherimide (Ultem) behuizing – Biedt hoge hittebestendigheid en chemische resistentie en waarborgt betrouwbaarheid onder extreme bedrijfsomstandigheden.
- IP69-afdichting – Garandeert stofdichte en waterdichte prestaties bij hogedrukreiniging voor gebruik in zware omgevingen.
- Meerdere keying-opties – Minimaliseert het risico op verkeerd koppelen door unieke sleutelposities te gebruiken om verwisseling van connectoren te voorkomen.
- Geïntegreerde boot ridge – Maakt het mogelijk om beschermende kabellaarzen of mantel direct aan de connector vast te zetten, waardoor aparte backshells of klemmen niet nodig zijn.
Downloads
voor Velok compact rectangular connectors
Veelgestelde vragen
voor Velok compact rectangular connectors
Velok-connectoren gebruiken een veerbelast push-pull vergrendelmechanisme. Dit ontwerp laat de gebruiker de stekker eenvoudig in de contrastekker duwen om de verbinding te vergrendelen en terug te trekken om te ontgrendelen. De vergrendeling zorgt voor een duidelijke, stevige vergrendeling zodat de connectoren stevig vastklikken zonder te hoeven draaien of met schroefdraad te koppelen, waardoor het koppelen snel en moeiteloos verloopt.
Het scoop-proof ontwerp betekent dat de behuizing van de connector zo is gevormd dat de stekker naar de contrastekker wordt geleid op een manier waarbij de contactpennen niet per ongeluk de verkeerde oppervlakken kunnen raken. In de praktijk voorkomt dit dat de pennen verbuigen of elektrische kortsluiting veroorzaken, zelfs als je onder een hoek begint in te steken. De behuizing “schept” als het ware en lijnt de twee helften uit, zodat de kwetsbare contacten tijdens het koppelen worden beschermd.
Velok-connectoren zijn ontworpen voor gebruik in ruwe en veeleisende omgevingen. Hun IP69-afdichting betekent dat ze volledig beschermd zijn tegen stof en bestand zijn tegen hogedrukwaterstralen, waardoor ze geschikt zijn voor buitentoepassingen en apparatuur die wordt gereinigd met washdowns. De Polyetherimide (Ultem) behuizing is bestand tegen een breed temperatuurbereik en tegen blootstelling aan brandstoffen of chemicaliën, wat ideaal is voor installaties in vliegtuigcabines en industriële machines. De stevige vergrendeling houdt de verbinding ook bij trillingen of schokken betrouwbaar gekoppeld, waardoor ze betrouwbaar zijn in voertuigen en in de luchtvaart.
De Velok-serie biedt meerdere coderingsconfiguraties – in wezen variaties in de connectorbehuizing die als unieke “sleutels” fungeren. Als je meerdere Velok-connectoren in één systeem gebruikt, kun je voor elke connector een andere codering kiezen zodat alleen bij elkaar passende stekker-/contrastekkerparen kunnen koppelen. Dit voorkomt dat een monteur per ongeluk de verkeerde connectoren met elkaar verbindt. In de praktijk verkleinen de coderingsposities de kans op bedradingsfouten of schade door verkeerd koppelen in complexe systemen aanzienlijk.
Elke Velok-connector heeft een geïntegreerde boot ridge rondom het achterste deel van de behuizing. Deze rand biedt een plek om de beschermende kabelboot of gevlochten kabelmantel rechtstreeks op de connector te bevestigen met een tie-wrap of klem. Door dit ontwerp is een aparte backshell of trekontlastingsklem vaak niet nodig: de kabelmantel of huls kan direct op de connector zelf worden vastgezet. Dit vereenvoudigt het kabelbeheer en biedt toch een robuuste trekontlasting om de kabelterminaties te beschermen.
De primaire behuizing van de Velok-connector is gemaakt van Polyetherimide, een hoogwaardige thermoplast die onder de merknaam Ultem wordt verkocht. Voor dit materiaal is gekozen omdat het zeer hoge en lage temperaturen aankan zonder te degraderen en bestand is tegen veel chemicaliën (zoals brandstoffen, oliën en oplosmiddelen). Het gebruik van Ultem voor de connectorbehuizing zorgt ervoor dat Velok-connectoren onder extreme omstandigheden robuust en betrouwbaar blijven. De contacten binnenin zijn gemaakt van metaallegeringen (gekozen vanwege geleidbaarheid en duurzaamheid), maar het specifieke contactmateriaal en de plating hangen af van de exacte variant en zijn ontworpen om de beoogde vermogensbelastingen betrouwbaar te voeren.
Velok-connectoren zijn bedoeld voor toepassingen met een laag tot middelhoog vermogen. In de praktijk betekent dit dat ze geschikt zijn voor het voeden van apparaten zoals verlichtingssystemen, kleine motoren, avionica-units of andere boordapparatuur in voertuigen en vliegtuigen. Ze zijn niet bedoeld voor de overdracht van extreem hoge stromen, maar eerder voor een gematigde vermogensverdeling waarbij een compacte, snel loskoppelbare oplossing voordelen biedt. De exacte stroom- en spanningswaarden hangen af van de specifieke contactconfiguratie en moeten worden geverifieerd aan de hand van de technische documentatie; doorgaans dekken deze connectoren echter de vermogensbehoefte van cabine-elektronica in de luchtvaart en vergelijkbare industriële toepassingen.
