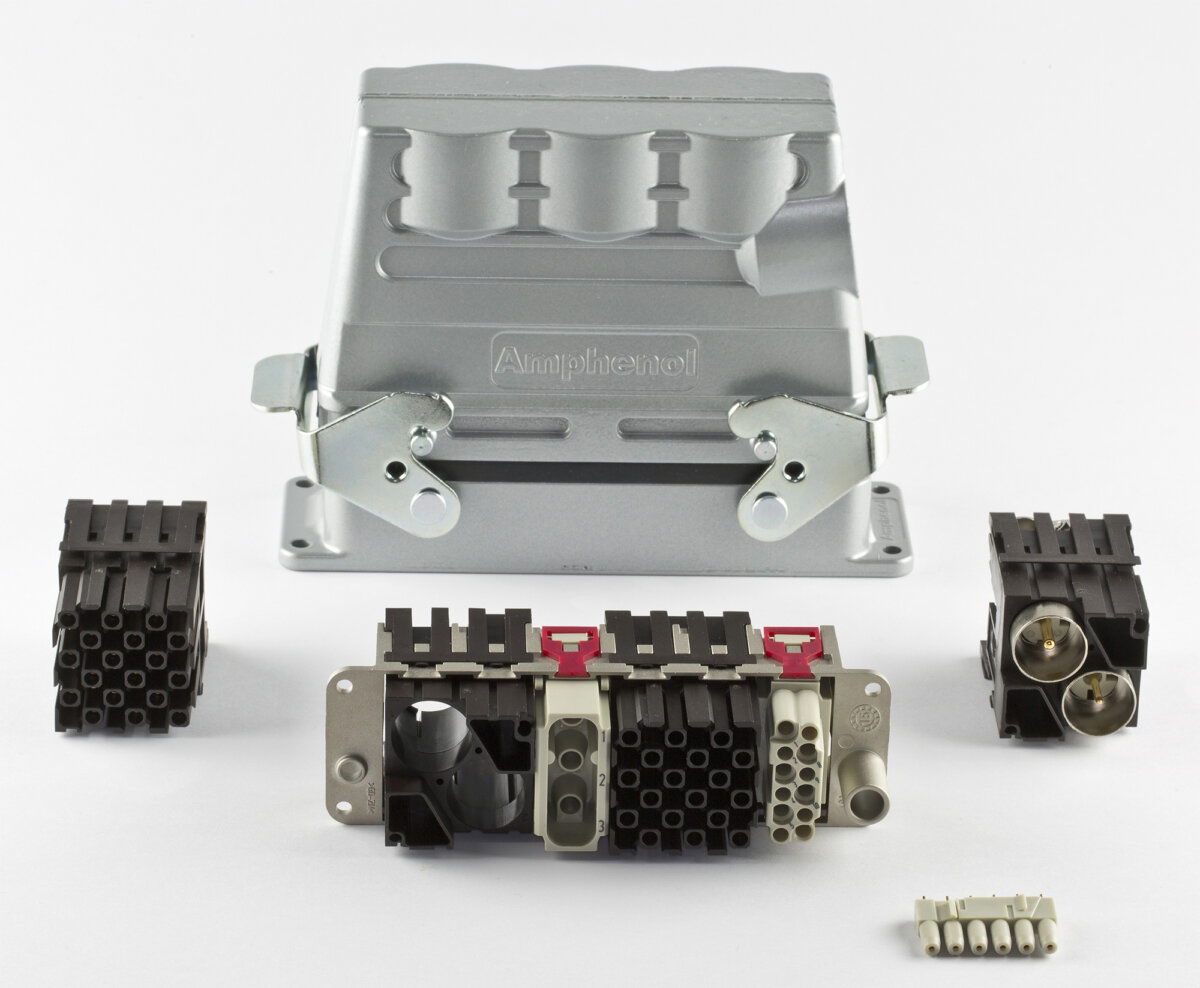

heavy|mate® Modular Metal Connector Line

De Amphenol heavy|mate® C146-serie is een modulaire connectorlijn bestaande uit kappen en behuizingen, inserts en contacten. De serie is ontworpen voor toepassingen in ruwe industriële omgevingen en biedt een robuust en veelzijdig systeem voor de overdracht van een groot aantal polen of verschillende signaaltypen, met een zeer goede EMC-bescherming.

Met 3 tot 280 polen per connector, stroomsterktes tot 250 A per contact en spanningen tot 1000 V, in combinatie met een modulair systeem met pneumatische inserts, biedt de heavy|mate®-serie een uiterst veelzijdige oplossing.

heavy|mate® Modular Metal Connector Line

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

  • Interconnecties voor stroom, signaal, data en pneumatiek
  • Uitgebreide contactafsluitingsopties, waaronder krimpen, PCB, schroef, trekveer en push-in
  • Modulair assortiment maakt volledig aanpasbare insertcombinaties mogelijk
  • Volledig op maat gemaakte kabelassemblageservice
  • Trillingsbestendig
  • Talrijke insertopties tot 280 posities
  • Gedraaide of gestanste en gevormde contacten voor hoge prestaties bij semi-automatische verwerking tegen economische kosten
  • IP65 tot IP69K afdichting met oppervlaktecoatings verkrijgbaar in standaard of hoogwaardige uitvoering met zoutnevelbestendigheid tot 500 uur
  • Robuuste metalen hendels in 1 en 2 vergrendelingshendelsysteem
  • Flexibele kabelinvoer
  • VDE-, UL- en CSA-goedkeuringen

Downloads

voor heavy|mate® Modular Metal Connector Line

pdf
Amphenol industrial heavymate catalogue
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

SeriesMax. rated voltageMax. rated currentTerminationNo. of contacts

A

250/400V

10A – 16A

Screw

3, 4, 10, 16, 32

D

250V

10A – 16A

Crimp

7, 8, 15, 25, 40, 50, 64, 128

DD

250V

10A

Crimp

24, 42, 72, 108

E

500V

16A

Screw, crimp, tension spring, push-in

6, 10, 16, 24, 48

EE

500V

16A

Crimp

10, 18, 32, 46

EEE

500V

16A

Crimp

40, 64

E / FE / KO

500V

10A

FE / CO thermocouples

6, 10, 16, 24

F

1000V

325A

Module dependant

Modular system using customer selected inserts

HSE

400V

42A

Screw

6

HvE

660V

16A

Screw

3,6,10,16,32 (2 delayed mating contacts)

K

830V

80A

Screw, crimp

4 – 32 contacts in mixed arrangement

M

63 – 1000V

5A – 320A

Crimp

Modular system using customer selected inserts

Q

690V

40A

Crimp

5, 4/2, 7, 8, 12, 17
