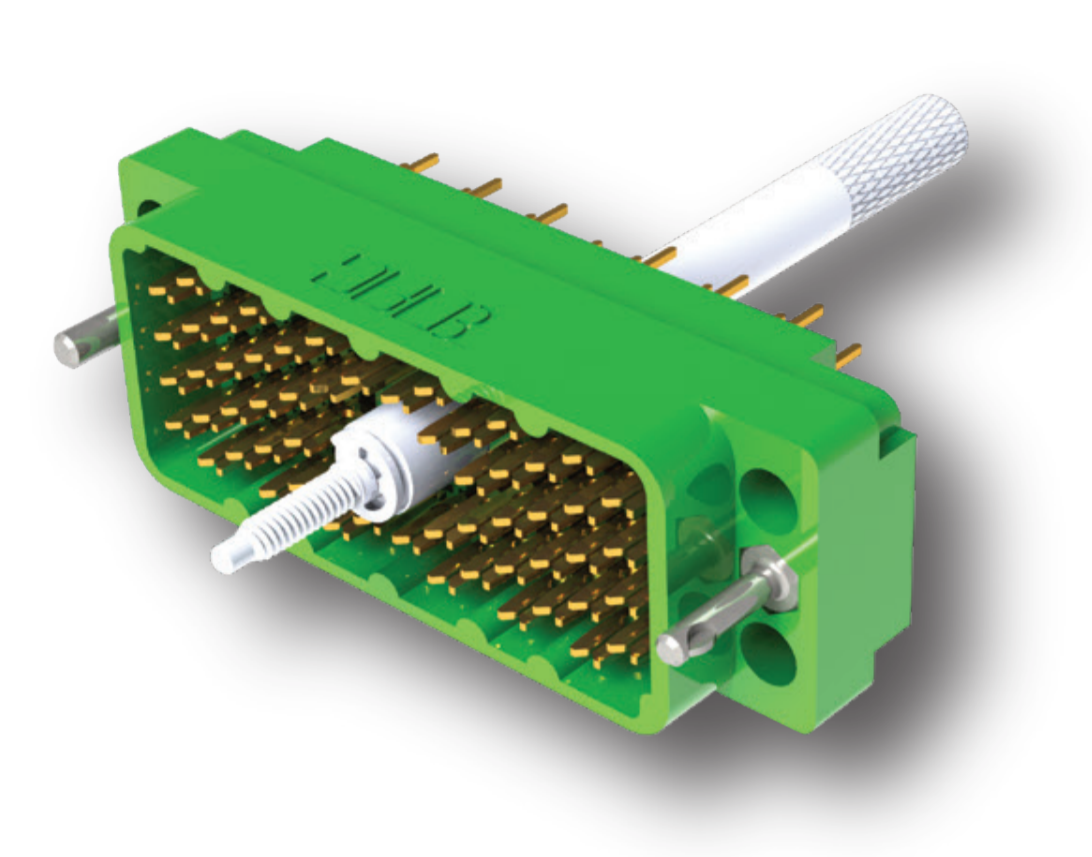

516 Series Rectangular Rack & Panel Connectors
- Technologie
- Rectangular and multipole interconnect
- Partner
- EDAC
De EDAC 516-serie rechthoekige meerpolige ‘Rack & Panel’-connectoren bieden zeer betrouwbare verbindingen en zijn ideaal wanneer grote hoeveelheden draden moeten worden aangesloten op een paneel, zoals in toepassingen voor omroep, spoorwegsignalering, olie- en gasregeling en algemene industriële systemen.
De contactconfiguraties zijn verkrijgbaar van 14 tot 120 posities en het contactontwerp zorgt voor een gasdichte verbinding en een hoge mate van schok- en trillingsbestendigheid. Het koppelingsgemak wordt bereikt door het bedieningsschroef- en borgmoersysteem.
Kenmerken van het assortiment
Een overzicht op hoog niveau van wat dit assortiment te bieden heeft
- Stekkers en contactdozen in 20, 38, 56, 90 en 120 contactgroottes
- Hermafrodiet contactontwerp
- Aansluitopties omvatten PCB, draadwikkeling, krimpverbinding en draadgat
- Vereenvoudigd koppelen en ontkoppelen door gebruik van activeringsschroeven
- Optionele afdekkingen voor boven- of zijmontage in kunststof of metaal
- Polariserende hardware instelbaar voor 288 koppelingscombinaties
- Veelzijdig ontwerp van de afdekking maakt montage/demontage mogelijk nadat de aansluiting is voltooid
- Aandrukschroeven, borgmoeren, polariserende hardware, afdekkingen en contacten beschikbaar voor zowel stekkers als contactdozen
- Gereedschap beschikbaar voor het installeren, verwijderen, krimpen en polariseren van contacten
- RoHS2-conform en UL-gecertificeerd
Downloads
voor 516 Series Rectangular Rack & Panel Connectors
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specifications | |
|---|---|
Insulator material | Diallyl phthalate, thermoplastic polyester or polycarbonate UL 94V- 0 |
Contact material | Copper alloy, gold plated over nickel on entire contact |
Contact rating | 8.5A |
Contact resistance | 10 milliohms maximum |
Dielectric withstanding voltage | 2000 V AC rms at sea level |
Insulation resistance | 5000 megaohms minimum |
Operating temperature | -40°C to +105°C or -40°C to +125°C (Diallyl Phthalate Only) |
Insertion & withdrawal force | 2 to 16 oz (0.56 to 4.45N) per contact position |
