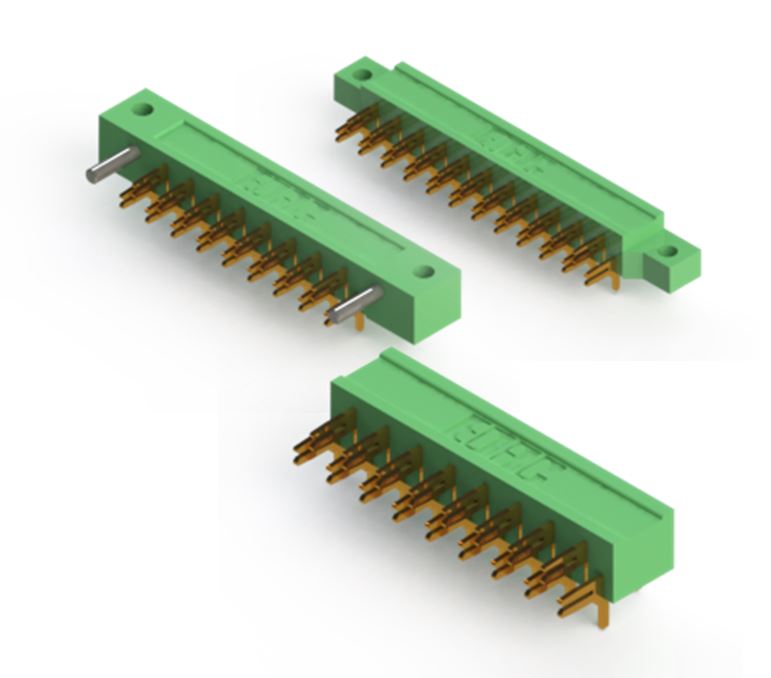

421 / 422 / 423 Series E-Met Card Edge Connectors

Technologie
Board-to-board
Partner
EDAC

De EDAC E-Met-serie van tweedelige metaal-op-metaal, zeer betrouwbare kaartrandconnectoren heeft een vorkvormig hermafrodiet contactontwerp met vier pasvlakken, wat zorgt voor een gasdichte verbinding in veeleisende toepassingen.

De E-Met 421 / 422 / 423-serie maakt deel uit van het uitgebreide assortiment kaartrandconnectoren van EDAC en is bij uitstek geschikt voor toepassingen waar ultrahoge continuïteit en schok- en trillingsbestendigheid van groot belang zijn.

421 / 422 / 423 Series E-Met Card Edge Connectors

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • 0,2" / 5,08 mm contactafstand x 0,3" / 7,62 mm op versprongen PCB-raster
  • Hittebestendige isolatoren
  • Hermaphoedisch contactontwerp
  • Opties voor bevestigingsgaten en geleidepenen
  • Geschikt voor montage op printplaten met een nominale dikte van 1,57 mm of 2,36 mm via soldeerpennen of door vastzetten van PC-staartjes
  • Keuze uit verschillende kleuren isolatoren
  • Diverse contactplatingopties
  • Verkrijgbaar met 17 tot 47 contactposities
  • Plugafsluiting is PC-staartje, aansluiting is naar keuze PC-staartje, draadgat of draadwikkeling
  • RoHS-conform

Downloads

voor 421 / 422 / 423 Series E-Met Card Edge Connectors

pdf
EDAC card edge connector guide
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

SpecificationSpecification

Insulator Material

UL94V-0 Diallyl Phthalate, Green Colour

Insulation Resistance

5000 megaohms minimum

Contact Material

Copper Alloy, gold plating over nickel on entire contact

Operating Temperature

-65°C to +125°C

Current Rating

10A continuous

Insertion Force

2 to 16 Oz (0.56 to 4.45N) per contact position

Contact Resistance

10 milliohms maximum

Withdrawal Force

2 to 16 Oz (0.56 to 4.45N) per contact position

Dielectric Withstanding Voltage

2000VAC rms at sea level
