Krimpkousen en snijklemmen voor kabels, connectoren en kits

Het OFS Crimp & Cleave-systeem voor het afwerken van vezels en kabels in het veld zonder epoxy of polijsten biedt een eenvoudige en snelle methode voor het afwerken van Step-Index (SI) HCS en GiHCS zonder dat speciale training of dure apparatuur nodig is.

De Crimp and Cleave-technologie kan traditionele methoden vervangen die een lange uithardingstijd (7 minuten) vereisen of krimpen en voorpolijsten met dure connectoren, indexmatchinggels en complexe installatiestappen.

Het Crimp and Cleave-proces van OFS om een kabel volledig af te sluiten, is in enkele minuten te leren en na een korte gewenningsperiode aan hoe eenvoudig deze installatie is, kan de connector in ongeveer een minuut worden aangebracht.

Geschikt voor zware, industriële installaties, zoals fabrieksvloeren.

Krimpkousen en snijklemmen voor kabels, connectoren en kits

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

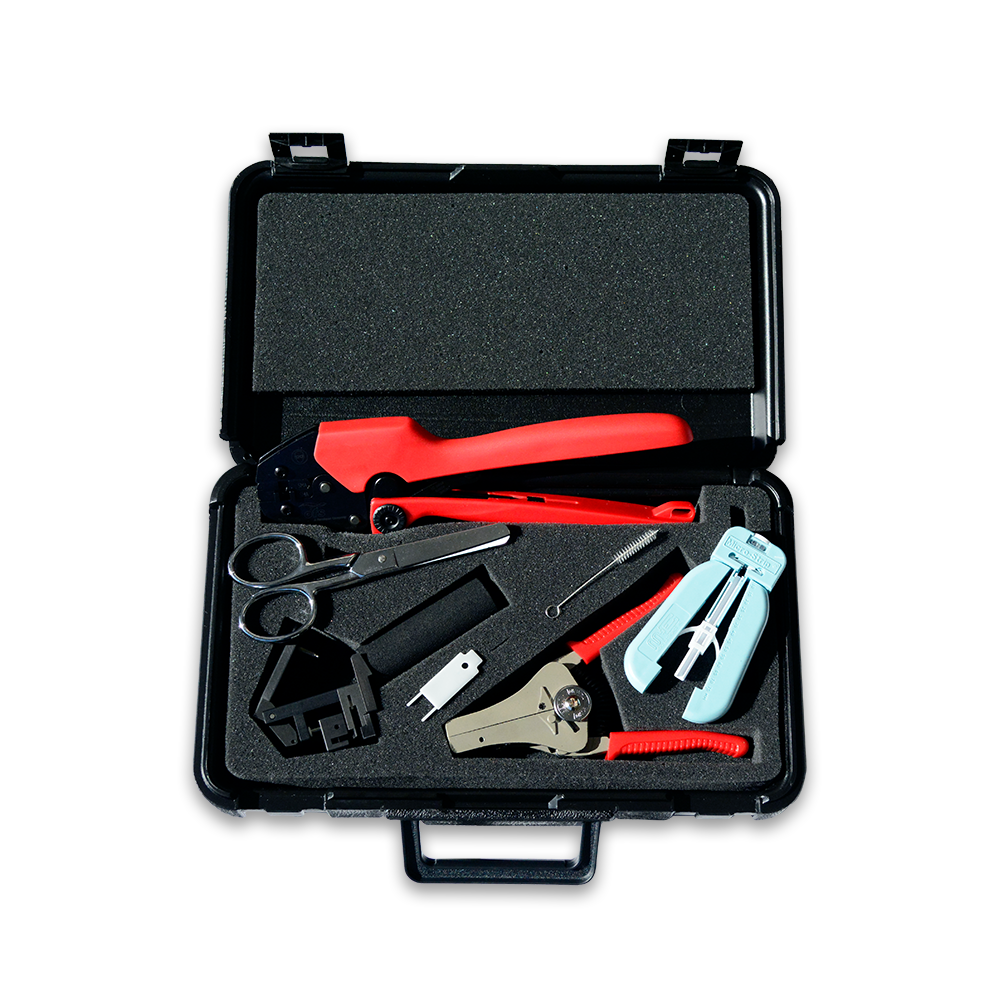

  • Crimp- en cleave-aansluitkits bevatten een krimptang, kabelstripper, diamantcleave-tool, schaar, vezelstripper, borstel, plastic vezelafvalbakje en doekjes
  • Het proces vereist geen stroom, alleen eenvoudige handgereedschappen zonder verbruiksartikelen of verspilling, en een supereenvoudige workflow
  • Connectoren ontworpen voor brede bedrijfstemperatuurbereiken met lage invoegverliezen dankzij consistente eindvlakkwaliteit
  • Door rechtstreeks op de HCS-coating van de vezel te krimpen, is de krimpkracht van de kabel zeer hoog (> 22 N voor LC)
  • LC-connectoren volledig compatibel met industriestandaard SFP-zendontvangers voor Fast en Gigabit Ethernet
  • Speciale Harsh Environment (HE) 1,8 mm SMA 905-connectoren voor step-index 200/230 µm HCS
  • Het OFS F07-connectorsysteem is een JIS (Japanese Industrial Standard) compatibele krimp- en cleave-afsluitoplossing
  • Er zijn verschillende Crimp & Cleave-compatibele kabels verkrijgbaar
  • Strip, de-buffer, crimp, cleave en leave … de eenvoud van HCS

Downloads

voor Krimpkousen en snijklemmen voor kabels, connectoren en kits

pdf
Crimp and Cleave Technology Value Proposition
Downloaden
pdf
Industrial Automation
Downloaden
pdf
Substation Automation
Downloaden
pdf
Cleave Tool Cleaning Instructions
Downloaden
pdf
Insertion Loss Quick Start Guide
Downloaden
pdf
ST and SMA Crimp & Cleave Termination Instructions
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Connector typeSimplexDuplexJacket diameter (mm)Core-Clad size (µm)Cable typeField termination kit /Insertion loss kit

LC

Black boot / Beige boot

Black boot / Beige boot

2.2

200/230,

50/200/230,

62.5/200/230

SI HCS / GiHCS

Yes / Yes

V-Pin

Blue / Black

2.2

400/430, 200/230

SI HCS

Yes / Yes

ST

Metal- Black boot

1.8, 2.2, 2.5, 3.0

400/430, 200/230

SI HCS

Yes / Yes

SMA 905

Metal- black boot

1.8, 2.2, 2.5, 3.0

400/430, 200/230

SI HCS

Yes / Yes

F07

Black

2.2

200/230

SI HCS

Yes / Yes

Sample cable part numbersTypeUsageOuter jacket / ColourFibre typeFibre core diameter (µm)Connectors

C26135

2-Fiber Zipcord

Indoor

LSZH / Orange

GiHCS

62.5

V-Pin, LC

C26138

2-Fiber Breakout

Indoor / Outdoor

LSZH / Black

GiHCS

50

LC

C17757

Riser Simplex

Indoor

PVC / Orange

GiHCS

62.5

SMA. ST

C21054

6-Fiber Breakout

Water-blocked

Indoor / Outdoor

LSZH / Black

SI HCS

200

SMA. ST

C11236

2-Fiber Zipcord

Plenum

PVC / Brown

SI HCS

400

V-Pin

C26645

2-Fiber Breakout

Indoor / Outdoor

LSZH / Black

GiHCS

62.5

SMA, ST

C26646

4-Fiber Breakout

Indoor / Outdoor

LSZH / Black

GiHCS

50

SMA, ST

C15338

2-Fiber Heavy Duty Breakout (Armoured)

Indoor / Outdoor

PE / Black

SI HCS

200

V-Pin
