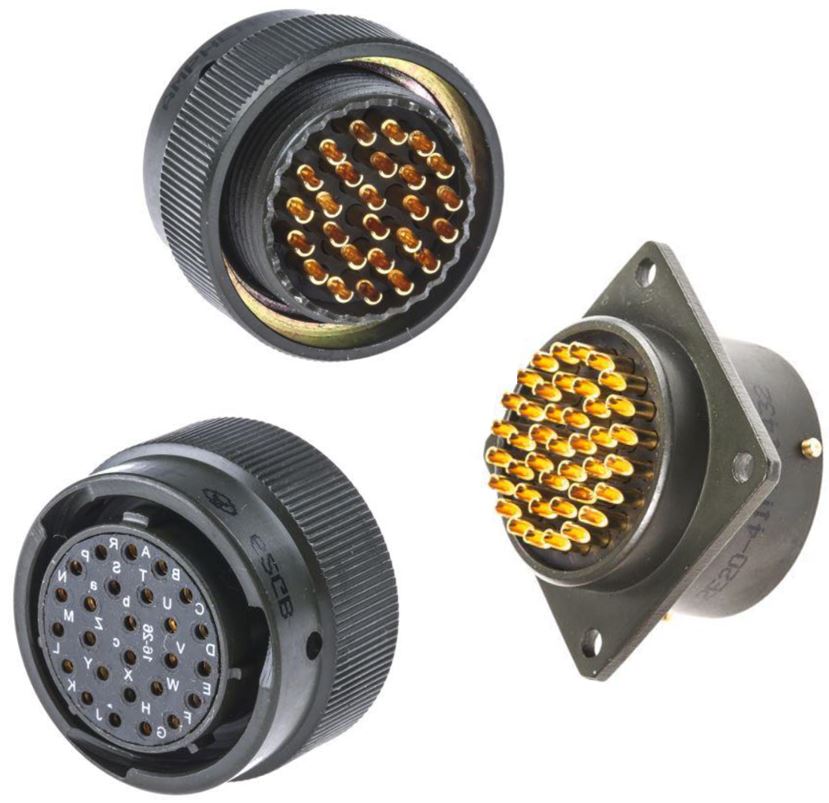

62GB Circular Bayonet-Lock Connectors

De Amphenol 62GB-serie metalen bajonetsluitingen, geassembleerd in de ACAL BFI-fabriek in het Verenigd Koninkrijk, zijn hoogwaardige, robuuste connectoren die voldoen aan MIL-DTL-26482 Series II. De 62GB-serie is voorzien van een sleutelgat en is standaard uitgevoerd in aluminium met verschillende beplatingopties, waaronder olijfgroen zink-kobalt, chemisch vernikkeld en zwart geanodiseerd. Er is ook een roestvrijstalen uitvoering beschikbaar.

Er is een uitgebreide selectie contactconfiguraties beschikbaar voor een breed scala aan draaddiktes van 24 AWG tot 8 AWG, met vergulde soldeercontacten (gebruik de 162GB-serie voor krimpvarianten).

Er zijn verschillende behuizings types verkrijgbaar met accessoire-backshellkits, die zijn vervaardigd uit massief aluminium staafmateriaal en niet gesmeed of geëxtrudeerd zoals bij concurrerende producten, waardoor de connectorbehuizing inherent sterk is. De MIL-DTL-26482-specificatie garandeert dat de connectoren betrouwbaar kunnen worden gebruikt bij temperaturen van -55 °C tot +125 °C.

62GB Circular Bayonet-Lock Connectors

Kenmerken van het assortiment

Een overzicht van wat dit assortiment te bieden heeft

  • Vervaardigd in overeenstemming met MIL-DTL-26482 II
  • Vochtdicht dankzij meerdere afdichtingsringen en O-ringen om binnendringen van vocht te voorkomen
  • Temperatuurbereik -55 °C tot +125 °C
  • 30 connectoruitvoeringen in 9 verschillende behuizingsmaten
  • Breed scala aan behuizingsopties, waaronder doosbevestiging, bevestiging met één gat en kabelbevestigingscontactdozen
  • Breed scala aan accessoires, waaronder beschermkappen, kabelklemmen en achterkappen
  • Standaard olijfgroene zink-kobaltcoating biedt hoge corrosiebestendigheid
  • Hermetische connectoren op aanvraag leverbaar
  • Volledige kabelassemblage mogelijk indien gewenst

Downloads

voor 62GB Circular Bayonet-Lock Connectors

pdf
Amphenol 62GB catalogue
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelResistance capacitance

Shell Style

Receptacle – Wall Mount, Cable Mount, Single Hole Mount, Box Mount, Solder Flange

Plug- Cable Mounting

Environmental Code Options

with/without grommet seal and nut, with/without strain relief, hermetic, potting construction

Shell Sizes & Planform Options

Shell sizes 8-24, contact positions 2 to 61

Contact styles

Solder pins or sockets, gold plated in size 20 and size 16 (normal range) size 12 (power planforms)

Polarisation options

Normal (N) keyway, B, C, E & F. Inserts can also be rotated W, X, Y, Z

Platings / Materials

Standard Aluminium shell with Olive Drab Zinc Cobalt plating. Other options include Black Zinc, Black Anodised, Electroless Nickel and stainless steel.
