Uniblitz sluiterstuurmechanismen

Naast de uitstekende mechanische functionaliteit van de Uniblitz-sluiter is een optimaal aangepaste besturingselektronica (driver) essentieel voor de prestaties van een sluiter, met name om de timing-specificaties te halen.

De desktopcontrollers VCM-D1 en VED24 bieden de mogelijkheid om alle bedrijfsmodi van een sluiter te besturen. Afhankelijk van de sluiter, unistabiel of bistabiel, levert de juiste driver de benodigde stroom-spanningspulsen, indien deze worden geïnitieerd door een eenvoudig schakelcontact (bijv. voetschakelaar), handmatig op de driver, door een TTL-signaal of via een pc-interface (RS232).

De sluiter kan openen of sluiten bij een dalende of stijgende flank, of de duur van het TTL-signaal bepaalt de duur van de open stand. Vanwege de vereiste CE-markering kunnen in Europa alleen enkelkanaals drivers worden aangeboden.

Uniblitz sluiterstuurmechanismen

Kenmerken van het assortiment

Een overzicht van wat dit assortiment te bieden heeft

  • Desktopcontroller voor eenvoudige bediening via schakelcontact (voetschakelaar optioneel), TTL of RS232
  • Besturingskaarten voor OEM-gebruikers met alleen TTL-besturing

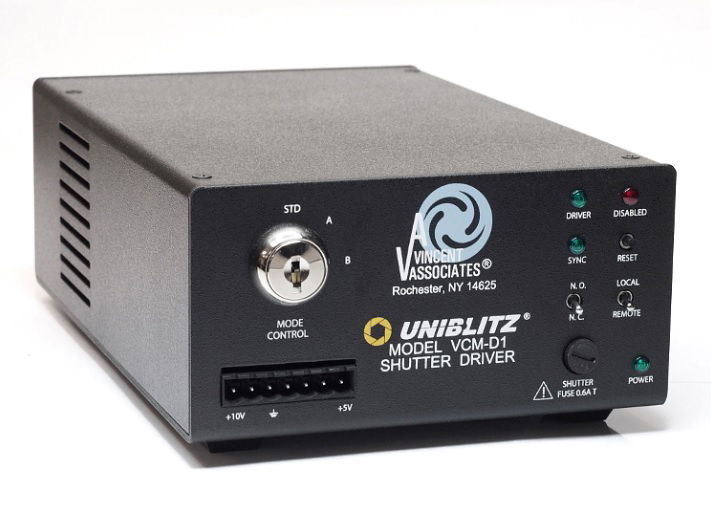

  • VCM-D1, de standaard onder de aandrijvingen voor unistabiele Uniblitz-rolluiken. Met geïntegreerde automatische omschakeling van hoge openingsspanning naar lage houdspanning. Dit maakt de snelst mogelijke openingstijden en minimale poortbreedtes mogelijk
  • VED24 de allrounder voor unistabiele en bistabiele rolluiken. Bij gebruik van deze besturingseenheid moeten de rolluiken van de CS-, LS-, VS- en XRS-serie worden uitgerust met de zogenaamde "E"-optie, omdat een andere spoelweerstand vereist is
  • Als het gebruikte rolluik een sync-optie heeft (terugmeldcontact dat het rolluik open is), wordt de schakeltoestand van het rolluik aangegeven door een LED op de VCM-D1- en VED24-aandrijvingen en kan deze als signaal voor verdere verwerking worden opgepikt
  • De besturingskaart D880C is uitsluitend ontworpen voor onstabiele rolluiken en wordt aangestuurd door TTL-logica. Ook hier is de optie "E" vereist bij de keuze van het rolluik
  • Voor alle bistabiele sluiter kan de besturingskaart ED12DSS worden gebruikt, alleen het sluiter type NS moet de extra optie "ED" hebben

Downloads

voor Uniblitz sluiterstuurmechanismen

pdf
Uniblitz driver brochure
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelTypeShutter compatibilityInterfaceFeedback signalBenefit

VCM-D1

Desktop

CS, LS, VS, XRS3

Manually, footswitch, TTL, RS232

Sync-Option

Provides fastest switching times

VED24

Desktop

CS1, DSS, ES, LS1, NS, VS1, XRS1

Manually, footswitch, TTL, RS232

Sync-Option

Universal for all shutters

D880C

OEM

CS1, LS1, VS1, XRS1,3

TTL

“E”- option for extended shutter lifetime

ED12DSS

OEM

DSS, ES, NS2

TTL

Compact form factor

V880

OEM

Universal for all shutters

TTL

Sync-Option

OEM version of VED24

VLM1

Desktop

FS

TTL or USB

Interface module for FS shutter

1 – Sluiter vereist optie "E" bij gebruik van D880C of VED24 | 2 – Sluiter vereist optie "ED" | 3 – Let op: XRS25 vereist 2 drivers
