Uniblitz optische sluiter
- Technologie
- Galvanometerscanners en -sluiters
- Partner
- Vincent Associates
De toepassingsgebieden van deze snelle Uniblitz-sluiters zijn talrijk en variëren van de modulatie van licht in het algemeen en laserstraling in het bijzonder tot de belichtingsbescherming van detectoren of camerasensoren en het blokkeren van röntgenstraling.
De LS- en VS-Uniblitz-series zijn geoptimaliseerd voor hoge sluitertijden, zodat minimale venstertijden kunnen worden gebruikt voor lasertoepassingen of korte belichtingstijden voor detectoren en camera’s. Een grote keuze aan materialen voor de sluiterbladen maakt gebruik bij intensieve laservermogens van diep UV tot infrarood mogelijk. Daarnaast zijn speciale PtIr-bladen verkrijgbaar voor het blokkeren van röntgenstraling. De Uniblitz-sluiters kunnen zowel onder normale omstandigheden als met speciale inkapseling van de aandrijfspoel in een vacuüm worden gebruikt. Voor een storingsvrij gebruik kunnen de sluiterbladen worden onderverdeeld in unistabiele en bistabiele sluiterbladen. De unistabiele uitvoeringen, waaronder de types LS, VS, FS en CS, sluiten passief door middel van een terugtrekveer, terwijl de bistabiele sluiterbladen elk een elektrische impuls nodig hebben voor het sluiten en openen en geen elektrische voeding nodig hebben om in positie te blijven.
Kenmerken van het assortiment
Een algemeen overzicht van wat dit assortiment te bieden heeft
- Snelle timing bij het openen zorgt voor unieke minimale totale venstertijden van de LS- en VS Uniblitz-sluiterreeks
- Compacte versies voor OEM-toepassingen
- Speciale lamellenmaterialen die bestand zijn tegen een hoog laservermogen tot 10 W/mm²
- Openingen tussen 2 mm en maximaal 150 mm
- Opent en sluit centraal
- Hoge verzwakking tot 10 – 6
- Opties voor gebruik in vacuüm
- Innovatief platina-iridium (PtIr) lamellenontwerp maakt een straalblokkering van 90% tot 30 keV röntgenenergie mogelijk

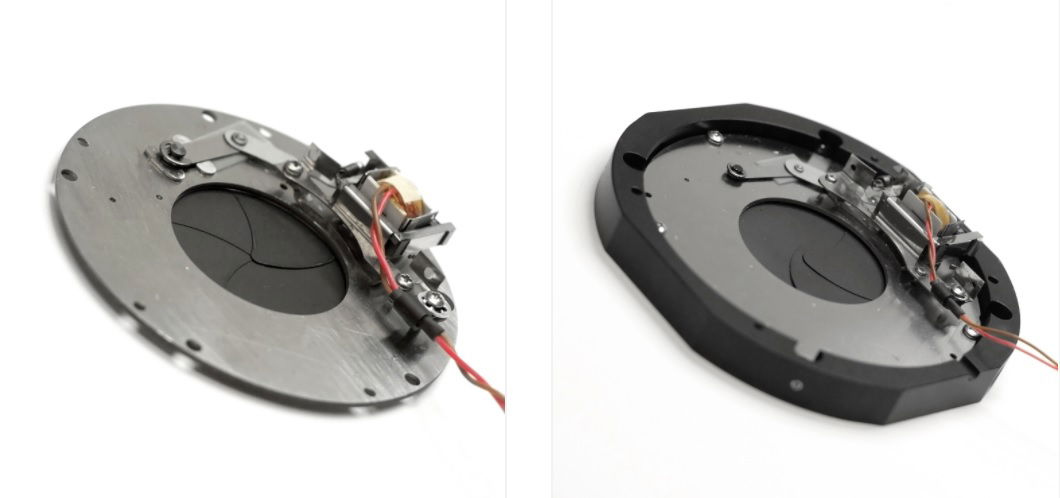

- Uniblitz-sluiter met en zonder behuizing voor OEM-toepassingen
- Het speciale ontwerp van ES6B-sluiter garandeert een levensduur van 25 miljoen cycli
Downloads
voor Uniblitz optische sluiter
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Series | Apertures | Blade material | Min. total window time* | Uniblitz drivers |
|---|---|---|---|---|
CS | 25, 35, 45, 65 und 90 mm | Teflon, AlMgF2 | 29, 53, 50, 119 und 116 ms | VCM-D1, VED24, D880C* |
DS | 10, 25 und 35 mm | Teflon, AlMgF2 | 15, 51 und 66 ms | VED24 |
ES | 6 mm | Teflon, AlMgF2, AlSiO | 13.2 ms | VED24 |
FS | 6, 25 und 35 mm | Carbon* | 46 und 52 ms | Direkt über 5 V/425 mA |
LS | 2, 3 und 6 mm | Teflon, AlMgF2, AlSiO | 1.5, 1.9 und 2.3 ms | VCM-D1, VED24, D880C* |
MS | 150 mm | Carbon* | Ca. 400 ms | Direkt über 12 V/2 A |
NS | 25, 35, 45 und 65 mm | Teflon, AlMgF2 | 16, 31, 36.5 und 79 ms | VED24, ED12DSS*, VDM1000 |
VS | 14, 25 und 35 mm | Teflon, AlMgF2 | 6.5, 10 und 30 ms | VCM-D1, VED24, D880C* |
XRS | 6, 14 und 25 mm | PtIr (for X-ray) | 9, 35 und 30 | VCM-D1, VED24, D880C* |
Veelgestelde vragen
voor Uniblitz optische sluiter
Een optical shutter is een component die licht op een gecontroleerde manier fysiek blokkeert of doorlaat. Het wordt gebruikt om reproduceerbare exposure windows te creëren, sensoren te beschermen en illumination of laser beams te gaten wanneer alleen elektronische exposure control niet volstaat.
Je hebt doorgaans een shutter nodig wanneer je het lichtpad fysiek moet onderbreken, bijvoorbeeld:
- Continuous light sources of CW lasers waarbij precieze exposure windows vereist zijn
- Smear voorkomen in systemen zonder effectieve electronic shutter
- Sensoren/optiek beschermen tegen stray light of contaminatie
- Safety interlocks die snelle beam interruption vereisen
Uniblitz shutters worden vaak gebruikt voor:
- Non-uniformity correction (NUC) en black-reference calibration
- Exposure control in beeldvorming en metrologie
- Light-source selection (multi-source of fibre switching)
- Sensor protection in harsh environments
- Laser beam gating en pulse selection
- Laser-safety interlock shut-off applications
De selectie wordt doorgaans bepaald door vijf parameters:
- Aperture (clear opening)
- Speed / timing requirements
- Duty cycle / lifetime (hoe vaak hij zal actueren)
- Operating mode (bi-stable vs uni-stable)
- Environment (vacuum, IR, X-ray, contamination risk) Als je deze vijf details deelt, kunnen we snel de meest geschikte series aanbevelen.
Een praktisch startpunt is selectie op basis van de toepassing:
- Lasersystemen: LS, ES6, DSS
- Laser-safety / interlock shut-off: LS, ES6, DSS
- X-ray imaging: XRS
- Infrarood beeldvorming (IR): DSS, NS
- Microscopie: VS, NS
- Beeldvormingssystemen / camera’s: VS, CS, DSS, FS
- Grote apertures: CS65, CS90HS, MS150B
- Vacuümtoepassingen: CS, FS, VS, LS, NS35B, NS45B, XRS
- Iris control: A125 Auto Iris Voor de beste resultaten stem je de shortlist af op aperture, timing en omgeving.
- Bi-stable (B): behoudt zijn open/closed-positie zonder voeding. Handig voor laag vermogen/warmte en voor systemen die de positie moeten behouden bij power loss.
- Uni-stable (S): keert terug naar een gedefinieerde rustpositie wanneer er geen voeding is en heeft vermogen nodig om de actieve toestand vast te houden.
Afhankelijk van de serie bestrijken Uniblitz shutters doorgaans clear apertures van 2 mm tot 150 mm. Als vuistregel geldt dat de kleinste geschikte aperture de snelheid, stabiliteit en de mechanische footprint kan verbeteren.
Uniblitz shutters kunnen worden geleverd:
- Met of zonder behuizing, afhankelijk van de benodigde mechanische bescherming
- Met elektronische synchronisatie / feedback voor timingkritische systemen
- Met ingekapselde spoelen voor vacuümomgevingen
- Met blade-opties (bijvoorbeeld zwart Teflon®) afhankelijk van optische en omgevingsvereisten
Ja. Veel configuraties ondersteunen sync-/feedbackuitgangen (bijvoorbeeld een “open”-signaal), zodat je de shutter-timing kunt afstemmen op camera-triggers, illumination-timing en system interlocks.
De meeste shutters vereisen een dedicated driver voor correcte timing en actuation. Typische combinaties:
- FS series: geen externe driver vereist (5 VDC)
- VED24: ondersteunt uni-stable en bi-stable shutters
- VCM-D1 / D880C: CS, VS, LS, XRS
- ED12DSS: NS, DSS, ES6
- AIC10: A125 Auto Iris Als je de shutter-serie (of je toepassing) doorgeeft, kunnen we de juiste driver en setup bevestigen.
Ja. Customisation kan bestaan uit blade coatings, mechanische modificaties of volledig op maat gemaakte designs voor specialistische eisen zoals timing, aperture, omgeving of mounting constraints. Deel je toepassingsdetails en we adviseren je over de beste aanpak.
