Akoesto-optische frequentieverschuivers
- Technologie
- Akoesto-optiek
- Partner
- Isomet

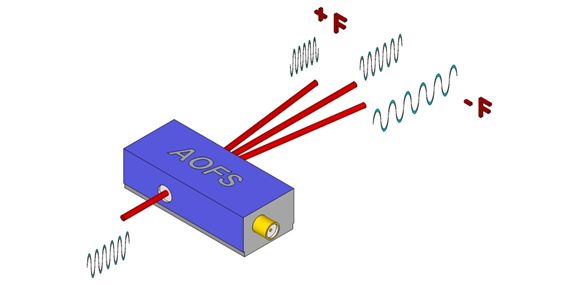

De akoesto-optische frequentieverschuivers (AOFS) van Isomet zijn speciaal ontworpen voor gebruik met laserstralen. Na de AOFS wordt de afgebogen laserstraling verschoven met de waarde van de betreffende middenfrequentie van de AOFS. Afhankelijk van de wet van Bragg wordt de laserfrequentie verlaagd of verhoogd (neerwaarts of opwaarts verschoven).
Voor frequentieverschuivingen van een laserstraal die kleiner of groter zijn dan de middenfrequentie van de AOFS, kunnen twee of meer eenheden in cascade worden geschakeld om een verschil of som van de respectieve verschuivingen te verkrijgen. Bijbehorende RF-drivers zijn ook verkrijgbaar.
Kenmerken van het assortiment
Een overzicht van wat dit assortiment te bieden heeft
- Golflengtebereik: 325 nm tot 10.600 nm
- Optische materialen: PbMoO4, TeO2, Ge, gesmolten silica
- Middenfrequenties: ca. 100 – 350 MHz
- Afstembandbreedte: 2,5 – 100 MHz
- Actieve openingen: ca. Ø 0,2 mm tot 6 mm
- Speciale uitvoeringen volgens klantenspecificaties leverbaar
- Geschikte RF-drivers, synthesizers en versterkers
Downloads
voor Akoesto-optische frequentieverschuivers
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Model | Standard A/R [nm] | Material | Active aperture – Ø [mm] | Centre frequency [MHz] | Bandwidth [MHz] |
|---|---|---|---|---|---|
OAM1059-V31 | 633 | TeO2 (S) | 1.5 | ±10 | ± 0.5 |
OAM1059A | 633 | TeO2 (S) | 1.5 | 15 | ± 1 |
FS1303A-T150S-1 | 1550 | TeO2 (S) | 2 | 150 | ± 1 |
OAM1141-TxxS-2 | 400 – 700, 633 – 830 | TeO2 (S) | 2 | 40 / 80 | ± 1 |
M1136A-FS40S-1 | 399 | SiO2 (S) | 1 | 40 | ± 5 |
1205C-1-869 | 633 | PbMoO4 | 0.7 | 80 | ± 15 |
1205-1054 | 633 | PbMoO4 | 1 | 80 | ± 5 |
M1141-P80-1 | 633 | PbMoO4 | 1 | 80 | ± 5 |
1205-1118 | 532, 488 – 633, 633, 633 – 830 | PbMoO4 | 2 | 80 | ± 5 |
M1136B-FS80L-H | 325 – 399 | SiO2 (L) | 1 / 2 / 3 | 80 | ± 5 |
1206C | 442, 488 – 633 | PbMoO4 | 1 | 110 | ± 25 |
1205-1069 | 633 | PbMoO4 | 1 | 160 | ± 5 |
1250C | 442 – 488, 488 – 633 | PbMoO4 | 0.75 | 200 | ± 50 |
1250C-829A | 360 – 420, 442 – 488 | TeO2 | 0.45 | 260 | ± 50 |
OPP-1 | 442 – 850 | PbMoO4 | 1.5 | 300 | ± 100 |
1260C | 360 – 442, 488 – 633, 633 – 830 | TeO2 | 0.2 | 350 | ± 100 |
1209-7-1064M | 10600 | Ge | 6 | 40 | ± 10 |
1210-G(fc)-H-MIR | 2050, 2500 – 5000 | Ge | 2 / 4 | 60 / 105 | ± 10 |
M1208-G80-3 | 9400, 10600 | Ge | 3 | 80 | ± 2.5 |
Veelgestelde vragen
voor Akoesto-optische frequentieverschuivers
Een AOFS is een optisch component dat de frequentie van een laserstraal verschuift door interactie met akoestische golven. Een radiofrequentie (RF) golf creëert periodieke dichtheidsveranderingen in het medium, waardoor het licht wordt afgebogen en de frequentie wordt verschoven met de RF-frequentie (Dopplereffect).
Een AOM moduleert meestal de intensiteit of afbuiging van licht, terwijl een AOFS specifiek wordt gebruikt voor frequentieverschuiving. Merk op dat alle acousto-optische apparaten een frequentieverschuiving in de afgebogen uitgaande straal veroorzaken.
AOFS worden gebruikt in laserspectroscopie en optische frequentiekammen.
In principe wordt de afgebogen uitgaande straal verschoven met de RF-frequentie. Voor frequentieverschuivingen die veel kleiner zijn dan de RF-frequentie, kunnen twee AOFS in serie worden geschakeld: één verschuift de frequentie omhoog en de andere omlaag. De uiteindelijke uitgangsfrequentie in de eerste diffractie-orde is het verschil tussen de opwaartse en neerwaartse verschuivingen. Voor frequentieverschuivingen die veel groter zijn dan de RF-frequentie, kunnen twee of meer AOFS in serie worden geschakeld, waarbij elk een opwaartse frequentieverschuiving produceert. De uiteindelijke uitgangsfrequentie is dan de som van de opwaartse verschuivingen.
Het RF-vermogen beheerst de diffractierendement maar heeft geen invloed op de frequentieverschuiving zelf.
Sommige AOFS zijn polarisatiegevoelig, dus de laserstraal moet correct worden uitgelijnd.
Een goed gecollimeerde bundel met uniforme intensiteit verbetert de efficiëntie en signaalstabiliteit.
AOFS maken nauwkeurige frequentieverschuivingen mogelijk voor Doppler- of Raman-spectroscopie.
Ze genereren exacte frequentieverschuivingen die worden gebruikt voor nauwkeurige frequentiemetingen.
Ja, ze maken zeer nauwkeurige optische signaalmodulaties en quantacommunicatie mogelijk.
