Gedistribueerde terugkoppelingslasers (DFB) voor gasdetectie
- Technologie
- Laser diodes
- Partner
- NEL / NTT Electronics
Gedistribueerde terugkoppelingslasers (DFB) voor afstembare diodelaserspectroscopie (TDLS) worden gebruikt om gassen in gasmengsels te identificeren en te meten via moleculaire absorptie in het nabije infrarood.
Het golflengtebereik omvat alle relevante gassen voor chemische procescontrole en klimaatveranderingsstudies, zoals waterstoffluoride (HF), water (H2O), ammoniak (NH3), koolmonoxide (CO), waterstofsulfide (H2S), methaan (CH4) en kooldioxide (CO2).
Door middel van temperatuurregeling wordt de laseremissielijn afgestemd op de specifieke golflengte van het gas. Dankzij de geringe breedte van de laseremissielijn kan met een stroomimpuls in het kHz-bereik over een afzonderlijke absorptielijn worden gescand, waardoor bijvoorbeeld de gasconcentratie en temperatuur kunnen worden bepaald.
Kenmerken van het assortiment
Een algemeen overzicht van wat dit assortiment te bieden heeft
Kenmerken

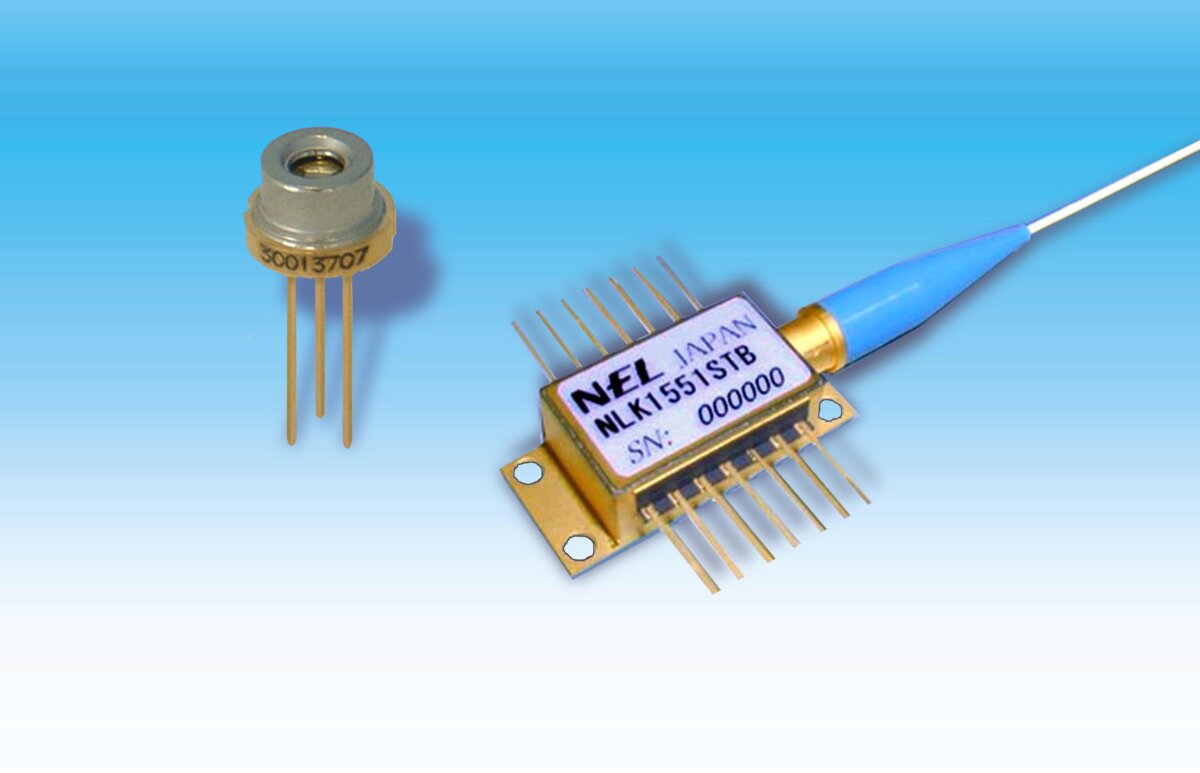

- Lasers zijn verkrijgbaar in vezelgekoppelde vlinderpakketten, waardoor ze eenvoudig kunnen worden geïntegreerd in transmissiesystemen met referentie-gascellen
- Lasers zijn ook verkrijgbaar in TO5-blikjes met geïntegreerde temperatuurstabilisatiemechanismen voor vrije-ruimte-toepassingen
- Golflengtebereik: 1250 nm – 2330 nm
- Lijnbreedte: ~ 2 MHz
- Uitgangsvermogen: tot 20 mW
- Temperatuur- en stroomafstemming
Pakkettypes
- 14-pins vlinder met vezelkoppeling
- TO5-blik met geïntegreerde TEC
Toepassingen
- Verbrandingsregeling in energiecentrales en afvalverbrandingsinstallaties
- Regeling van hoogovens in de metaalindustrie
- Online gasanalyse in de petrochemische industrie
- Vochtigheidsanalyse in procesgassen, bijvoorbeeld in de halfgeleiderindustrie
- Lekdetectie in pijpleidingen (bijvoorbeeld methaan)
- Detectie van broeikasgassen
Wij beschikken over een uitgebreid assortiment passieve glasvezeloptische apparaten zoals splitters, collimators, lenzen en fotodiodes voor deze toepassingen.
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Model | Wavelength range | Power |
|---|---|---|
NLK1 | 1260 – 1690nm | 10 – 20mW |
KELD1 | 1735 – 2330nm | 2 – 10mW |
| Package option | Type |
|---|---|
AAA | Butterfly |
AYF | TEC5-can with TEC |
Veelgestelde vragen
voor Gedistribueerde terugkoppelingslasers (DFB) voor gasdetectie
Een DFB-laser is een enkelvoudige frequentie-laserdioden met een interne Bragg-grating die golflengte en lijnbreedte stabiliseert. Deze stabiliteit en fijne afstembaarheid maken DFB-lasers tot de geprefereerde bronnen voor gassensing (TDLS), waarbij je je vastlegt op smalle moleculaire absorptielijnen om concentratie en soms temperatuur te meten.
Een DFB-laserdioden wordt grof afgesteld door temperatuur en fijn door injectiestroom, waardoor kHz-noodtempo-afwijkingen over een doellijn mogelijk zijn terwijl een ~MHz-lijnbreedte behouden blijft. We leveren DFB-laserdioden en DFB-diodelaser-varianten die beide modi ondersteunen voor nauwkeurige, herhaalbare lijnscans.
Ja. OEM’s kunnen beginnen met een kale DFB laserchip voor aangepaste integratie, of kiezen voor gekwalificeerde pakketten. Onze verpakkingsopties voor DFB-lasers omvatten 14-pins vlinder (vezel-gekoppeld) en TO5 met geïntegreerde TEC voor vrijruimte-optieken.
Voor de snelste tijd-naar-prototype, kies een DFB-lasermodule of een volledig gepinde DFB-laserdiodemodule met monitor diode, thermistor/TEC en optionele isolator—ideaal voor inbouw in veldbehuizingen en rek systemen.
Ja—ingenieurs gebruiken vaak smalbandbronnen om fiber-lasersystemen te analyseren op winstprofiel, golflengtekalibratie of zaai. Afhankelijk van de vereisten kun je een DFB-fiberlaser vergelijken met een diode DFB; de laatste wint meestal op grootte, kosten en robuustheid voor industriële sensing.
De dekking strekt zich uit van ~1260–2330 nm met een output van 2–20 mW, gericht op gassen zoals H₂O, CO₂, CH₄, NH₃, HF, H₂S en CO. Als u BOM-regels ziet zoals “1080 nm laserdiode”, zullen we dat verzoek toewijzen aan de juiste DFB-golflengte en model voor de beoogde absorptielijn.
Een laser met externe resonator kan de afstemming uitbreiden, maar voegt bewegende delen toe; een DFB-laser (DFB-diode) biedt eenvoudigere mechanica, uitstekende stabiliteit en lagere kosten. Voor de meeste TDLS-toepassingen is de op diode gebaseerde DFB de pragmatische keuze.
Industriële ontwerpen geven de voorkeur aan Butterfly-behuizingen met vezelachtige pigtailles en TEC-regeling voor thermische stabiliteit. Onze partners (bijv. NEL / NTT Electronics) kwalificeren DFB-lasersamenstellingen voor langdurig gebruik in zware omgevingen die typerend zijn voor gassensoren in energie-, petrochemische, stalen en milieutoezichtstoepassingen.
Wij bieden collocators, splitters, referentiegascellen, lenzen en bijpassende detectors, plus driver/TEC-controllers, zodat uw DFB-diode zich schoon van bron tot detector integreert met weinig verlies en betrouwbare controle.
Ja. Als een catalogus-DFB-laser niet past op uw doelverankeringslijn, vermogensniveau, verpakking of interface, kunnen we de golflengte, vezeltype of verpakking aanpassen of een op maat gemaakte eenheid ontwerpen, waarbij we ons leveranciersnetwerk en interne toepassingsondersteuning voor gassensoren benutten.
