CTK-FC3000 High Power Fibre Laser

Technologie
Glasvezellasers
Partner
Coretek

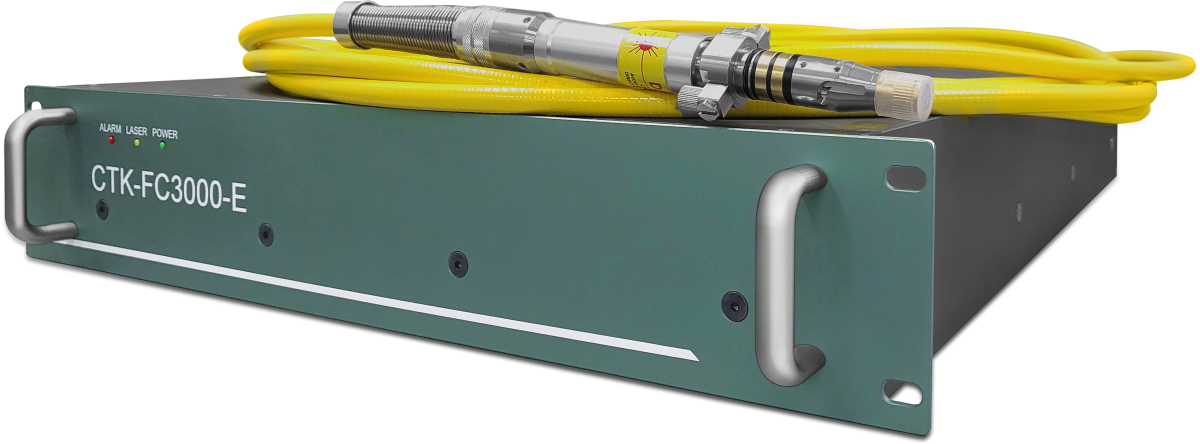

De CTK-FC3000-E en CTK-FC3000-P vertegenwoordigen de volgende generatie krachtige glasvezellasers voor veeleisende industriële omgevingen. Met een continu vermogen van 3000 W en een golflengte van 1080 nm ±10 nm zijn deze lasers ontworpen om maximale prestaties te leveren met uitzonderlijke betrouwbaarheid.

Het systeem bestaat uit een robuuste lasermodule met een QBH-uitgangsconnector met een kerndiameter van 100 µm, gekoppeld aan een 12 meter lange uitgangskabel voor optimale installatieflexibiliteit. De technische implementatie is gebaseerd op een modulair ontwerpconcept, waardoor onderhoud en toekomstige upgrades eenvoudig toegankelijk zijn.

Deze modellen bieden een uitstekende straalkwaliteit, zelfs bij hoge vermogens, waardoor een breed scala aan materialen nauwkeurig en efficiënt kan worden bewerkt. Deze aanpak maakt een hogere efficiëntie en herhaalbaarheid mogelijk bij taken zoals precisiesnijden, micro- en dieptlassen en wetenschappelijke experimenten. De geïntegreerde richtstraal (>0,2 mW bij 650 nm) ondersteunt een nauwkeurige positionering en uitlijning van de opstelling.

In vergelijking met eerdere benaderingen bereikt de CTK-FC3000-serie een hogere vermogensdichtheid en een verbeterd thermisch beheer. De vereenvoudigde besturingsinterface zorgt voor een snelle integratie in bestaande productiesystemen en minimaliseert de configuratie-inspanningen. De componenten zijn modulair ontworpen, waardoor stilstand tijdens onderhoud wordt verminderd en flexibele aanpassing aan verschillende productiescenario’s mogelijk is.

De focus ligt op het leveren van compromisloze vermogens, straalstabiliteit en betrouwbaarheid op lange termijn. Beide lasermodellen bleken zelfs bij continu gebruik en hoge belasting een stabiele output te behouden. De resultaten tonen duidelijk aan dat de CTK-FC3000-serie met gemak kan voldoen aan de verwachtingen van automatiseringsgedreven industrieën.

Of ze nu worden geïnstalleerd in robotlascellen of geïntegreerd in grootschalige CNC-systemen: rekening houdend met uiteenlopende gebruikersvereisten zijn deze lasers een toekomstbestendige oplossing voor complexe en uiterst nauwkeurige bewerkingstaken.

CTK-FC3000 High Power Fibre Laser

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • 3000 W uitgangsvermogen – voor zwaar snij- en laswerk
  • 1080 nm ±10 nm golflengte – zorgt voor sterke absorptie in metalen
  • Uitstekende straalkwaliteit (QBH, 100 µm) – geoptimaliseerd voor diepe en brede sneden
  • Compacte en robuuste behuizing – duurzaam in ruwe industriële omgevingen
  • 12 m uitgangskabel – installatievriendelijk, zelfs in grote opstellingen
  • >0,2 mW richtstraal bij 650 nm – eenvoudige visuele uitlijning
  • Vereenvoudigde bedieningsinterface – ondersteunt snelle systeemintegratie
  • Modulair systeemontwerp – maakt kostenefficiënt onderhoud mogelijk
  • Thermische stabiliteit bij hoge belastingen – ondersteunt 24/7 productie
  • Hoge efficiëntie en lage stilstandtijd – maximaliseert productiviteit en ROI

Downloads

voor CTK-FC3000 High Power Fibre Laser

pdf
CTK-FC3000-E High Power Fibre Laser Datasheet
Downloaden
pdf
CTK-FC3000-P High Power Fibre Laser Datasheet
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ParameterCTK-FC3000-ECTK-FC3000-P

Power

3000 W

3000 W

Wavelength

1080 nm ± 10 nm

1080 nm ± 10 nm

Output Cable Length

12 m(Typical)

12 m(Typical)

Output Cable Connector(Core Diameter)

QBH(100 um, Typical)

QBH(100 um, Typical)

Aiming Beam

0.2 mW@650 nm

0.2 mW@650 nm

Operation Mode

CW/PWM

CW/PWM

Polarization

Random

Random

Power Stability(25°C)

97 %(2h)

97 %(2h)

Power Adjustment Scope

10 % – 100 %

10 % – 100 %

Max Modulation Frequency

5 kHz

5 kHz

Physical Size(H x W x D)

89 mm x 482.6 mm x 641 mm

89 mm x 482.6 mm x 641 mm

Weight

<45 Kg

<45 Kg

Power Supply

AC380V ± 10 %, 50/60Hz

AC380V ± 10 %, 50/60Hz

Power Consumption

10 kW

10 kW

Control Interface

RS232 / DB25

RS232 / DB25

Minimum Water Cooling Capacity

7.5 kW

7.5 kW

Temperature Settings

25 ± 1°C(Laser Module), 30°C(QBH)

25 ± 1°C(Laser Module), 30°C(QBH)

Cooling Tubes Size

Φ 29 x 19 mm(Laser Module), Φ 6 x 4 mm(QBH)

Φ 29 x 19 mm(Laser Module), Φ 6 x 4 mm(QBH)

Cooling Water Flow Rate(Laser Module)

25 L / min

25 L / min

Cooling Water Flow Rate(QBH)

1.5~2.0 L / min

1.5~2.0 L / min

Contact met ons opnemen

Neem voor meer informatie en beschikbaarheid direct contact met ons op. Of vul ons contactformulier in, dan neemt een medewerker van het verkoopteam contact met u op.

Verplicht veld: vul uw telefoonnummer in.

Door dit aanvraagformulier in te dienen, bevestigt u dat u ons privacybeleid hebt gelezen en hiermee akkoord gaat.

Er is een fout opgetreden tijdens het verzenden van het formulier. Probeer het opnieuw.

Veelgestelde vragen

voor CTK-FC3000 High Power Fibre Laser

De CTK-FC3000-E is uitgerust met verbeterde interface- en besturingsopties, ontworpen voor volledig geautomatiseerde productieomgevingen. Hij ondersteunt geavanceerde feedbacksignalen, strakkere procescontrole en eenvoudigere integratie in complexe machinenetwerken zoals CNC-systemen of robotcellen. De CTK-FC3000-P richt zich daarentegen op kernlaserprestaties en biedt tegelijkertijd vereenvoudigde I/O-connectiviteit. Hij is ideaal voor systemen met een lager automatiseringsniveau of waar kostenefficiëntie voorop staat. Kortom: als uw opstelling een diepgaande integratie en flexibiliteit vereist, kies dan voor het E-model. Als u zich richt op robuuste standalone laserprestaties, is het P-model de juiste keuze.

Ja, de CTK-FC3000-serie is ontworpen voor continu gebruik in zware industriële omgevingen. De robuuste behuizing, het intelligente thermische beheer en het modulaire ontwerp zorgen voor een stabiele output, zelfs bij langdurig gebruik op hoog vermogen. De laser blijft thermisch stabiel en optisch nauwkeurig tijdens lange productiediensten. Interne bewakingssystemen beschermen de laser tegen oververhitting of stroomschommelingen, waardoor veilige en langdurige prestaties worden gegarandeerd. Dit maakt hem bijzonder geschikt voor snijlijnen met een hoge doorvoercapaciteit, geautomatiseerde lasstations en precisieproductieprocessen.

De CTK-FC3000 is geoptimaliseerd voor een breed scala aan materialen, waaronder:

  • Roestvrij en koolstofstaal
  • Aluminium en koper
  • Titanium en hoogwaardige legeringen

Dankzij de golflengte van 1080 nm en de vezelkern van 100 µm bereikt de laser hoge absorptiegraden, zelfs in reflecterende materialen. De goede straalkwaliteit maakt smalle snijbreedtes en diepe penetratie mogelijk, wat resulteert in schone randen en minimale nabewerking. In combinatie met de juiste optiek kan hij ook gemakkelijk meerdere laslagen aan, het snijden van dikke platen of warmtegevoelige microstructurering. Reflecterende metalen zoals koper of messing vormen geen probleem, omdat de fiberlaser gebruikmaakt van een architectuur die terugreflectie voorkomt.

De CTK-FC3000-serie is ontworpen met het oog op integratie. Hij wordt geleverd met een vereenvoudigde besturingsinterface die standaard industriële protocollen ondersteunt, zoals digitale/analoge I/O en optioneel RS232 of Ethernet. De E-versie biedt met name meer gedetailleerde systeemsignalen, waardoor deze compatibel is met PLC-gestuurde machines, robotsystemen of visueel gestuurde processen. Dankzij de goed gedocumenteerde interface en beschikbare softwareondersteuning kunnen de meeste gebruikers de laser binnen enkele dagen integreren, inclusief veiligheidscontroles en kalibratie. Deze snelle integratie verkort de productietijd en verhoogt de flexibiliteit van het systeem in zowel nieuwe als bestaande projecten.

Het routineonderhoud van de CTK-FC3000 is bewust eenvoudig gehouden en kan worden uitgevoerd door getraind intern personeel. De belangrijkste onderhoudspunten zijn:

  • Visuele inspectie en reiniging van de QBH-connector
  • Controle van de laservezel en de beschermslang op beschadigingen
  • Controle van de werking van de status-LED’s en veiligheidsvergrendelingen
  • Controle van de ventilatorfilters en het koelwater (indien van toepassing)

Dankzij het modulaire ontwerp kunnen technici voedingsmodules of interfacekaarten vervangen zonder dat de hele unit hoeft te worden teruggestuurd. Optionele ondersteuning voor diagnose op afstand is beschikbaar om stilstand tot een minimum te beperken en servicekosten te verlagen. Kortom: de CTK-FC3000 is robuust, onderhoudsarm en door de gebruiker te onderhouden, waardoor u tijd en geld bespaart in veeleisende omgevingen.
