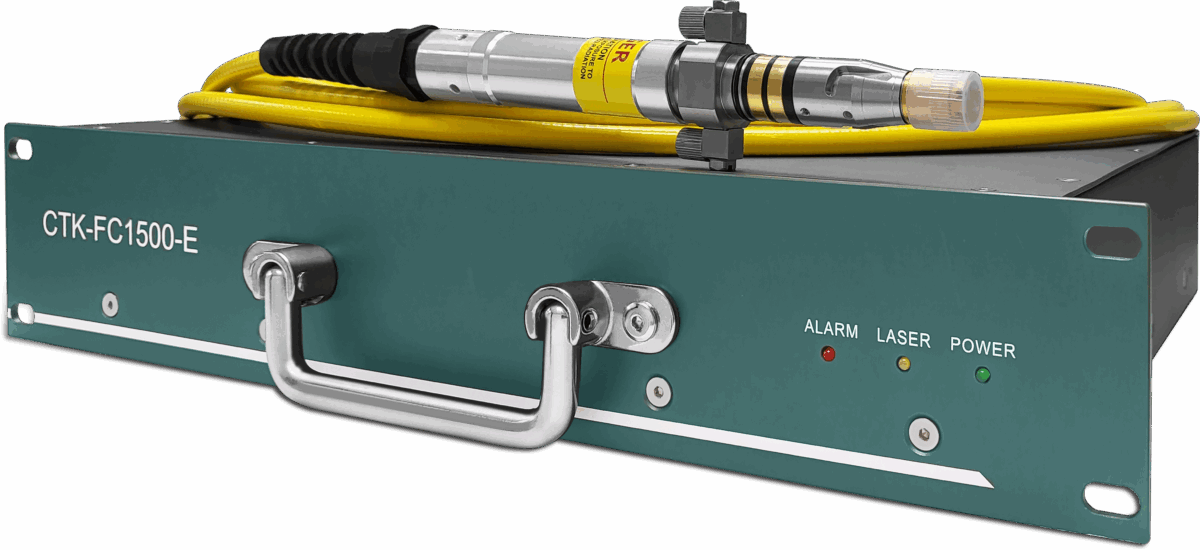

CTK-FC1500 Glasvezellasers met hoog vermogen

Technologie
Glasvezellasers
Partner
Coretek

De CTK-FC1500-E en CTK-FC1500-P zijn krachtige glasvezellasers die zijn ontwikkeld om te voldoen aan de hoge eisen van moderne productieomgevingen. Met een nominaal vermogen van 1500 W ±7% en een golflengte van 1080 nm ±10 nm zorgen deze lasers voor een betrouwbare en efficiënte energievoorziening voor een breed scala aan toepassingen.

Het systeem bestaat uit een robuuste lasermodule geïntegreerd in een compacte en robuuste behuizing. De QBH-uitgangsconnector (50 µm kerndiameter) en 10 m uitgangskabel bieden maximale flexibiliteit voor installatie. De technische implementatie is gebaseerd op een modulair concept, waardoor eenvoudig onderhoud en toekomstige upgrades mogelijk zijn.

Een van de meest aantrekkelijke voordelen is de uitstekende straalkwaliteit, die essentieel is voor nauwkeurige en herhaalbare resultaten. Deze aanpak maakt een hogere efficiëntie en processtabiliteit mogelijk bij taken zoals precisiesnijden, micro-lassen of wetenschappelijk onderzoek. De geïntegreerde >0,2 mW richtstraal bij 650 nm ondersteunt een nauwkeurige positionering en instelling.

In vergelijking met eerdere benaderingen biedt de CTK-FC1500-serie verbeterde vermogensstabiliteit, thermisch beheer en energie-efficiëntie, wat resulteert in minder stilstand en lagere bedrijfskosten. De componenten zijn modulair ontworpen, waardoor onderhoudswerkzaamheden sneller en kosteneffectiever kunnen worden uitgevoerd.

De focus ligt op het combineren van maximale prestaties met gebruiksgemak. De vereenvoudigde besturingsinterface kan eenvoudig worden aangesloten op bestaande systemen, waardoor de integratie wordt gestroomlijnd en de inbedrijfstellingstijd wordt verkort. Zelfs bij continu gebruik met hoge belasting levert het systeem consistente prestaties met minimaal onderhoud.

De resultaten tonen duidelijk aan dat beide modellen zeer geschikt zijn voor industriële omgevingen en zowel schaalbaarheid als bedrijfszekerheid bieden. De metingen bevestigen de veronderstelling dat hoog vermogen en betrouwbaarheid elkaar niet uitsluiten – de CTK-FC1500-serie bewijst zelfs dat ze hand in hand gaan.

Of het nu gaat om geautomatiseerde productielijnen of laboratoriumopstellingen: rekening houdend met uiteenlopende gebruikersvereisten bieden deze systemen een veelzijdige en toekomstbestendige oplossing voor hoogwaardige lasertoepassingen.

CTK-FC1500 Glasvezellasers met hoog vermogen

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • 1500 W uitgangsvermogen – voor veeleisende snij- en laswerkzaamheden
  • Golflengte 1080 nm ±10 nm – optimaal voor metalen en composietmaterialen
  • Uitstekende straalkwaliteit – garandeert zeer nauwkeurige resultaten
  • Compact en robuust ontwerp – ideaal voor industriële omgevingen
  • QBH-uitgang (50 µm kern) – voor een gefocusseerde en consistente levering
  • 10 m uitgangskabel – vereenvoudigt de installatie in grote machines
  • Geïntegreerde richtstraal (>0,2 mW bij 650 nm) – nauwkeurige positioneringshulp
  • Vereenvoudigde bedieningsinterface – snelle integratie en eenvoudig gebruik
  • Modulaire architectuur – maakt flexibele upgrades en eenvoudig onderhoud mogelijk
  • Hoge efficiëntie en thermische stabiliteit – vermindert het energieverbruik en de uitvaltijd
  • Betrouwbare werking – bewezen in langdurige prestatietests

Downloads

voor CTK-FC1500 Glasvezellasers met hoog vermogen

pdf
CTK-FC1500-E High Power Fibre Laser Datasheet
Downloaden
pdf
CTK-FC1500-P High Power Fibre Laser Datasheet
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ParameterCTK-FC1500-ECTK-FC1500-P

Power

1500 W ± 7 %

1500 W

Wavelength

1080 nm ± 10 nm

1080 nm ± 10 nm

Output Cable Length

10 m(Typical)

10 m(Typical)

Output Cable Connector (Core Diameter)

QBH(50 um, Typical)

QBH(50 um, Typical)

Aiming Beam

0.2 mW@650 nm

0.2 mW@650 nm

Operation Mode

CW/PWM

CW/PWM

Polarization

Random

Random

Power Stability (25°C)

97 %(2h)

97 %(2h)

Power Adjustment Scope

10 % – 100 %

10 % – 100 %

Max Modulation Frequency

5 kHz

5 kHz

Physical Size (H x W x D)

75 mm x 402 mm x 295 mm

89 mm x 482.6 mm x 500 mm

Weight

16 Kg

<35 Kg

Power Supply

AC220V ± 10 %, 50Hz/60Hz

AC220V ± 10 %, 50Hz/60Hz

Power Consumption

4 kW

4.5 kW

Control Interface

RS232 / DB25

RS232 / DB25

Minimum Water Cooling Capacity

2.5 kW

3.5 kW

Temperature Settings

25 ± 1°C(Laser Module), 30°C(QBH)

25 ± 1°C(Laser Module), 30°C(QBH)

Cooling Tubes Size

Φ 12 x 8 mm(Laser Module), Φ 6 x 4 mm(QBH)

Φ 12 x 8 mm(Laser Module), Φ 6 x 4 mm(QBH)

Cooling Water Flow Rate (Laser Module)

8~10 L / min

15 L / min

Cooling Water Flow Rate (QBH)

1.5~2.0 L / min

1.5~2.0 L / min

Contact met ons opnemen

Neem voor meer informatie en beschikbaarheid direct contact met ons op. Of vul ons contactformulier in, dan neemt een medewerker van het verkoopteam contact met u op.

Verplicht veld: vul uw telefoonnummer in.

Door dit aanvraagformulier in te dienen, bevestigt u dat u ons privacybeleid hebt gelezen en hiermee akkoord gaat.

Er is een fout opgetreden tijdens het verzenden van het formulier. Probeer het opnieuw.

Veelgestelde vragen

voor CTK-FC1500 Glasvezellasers met hoog vermogen

Het belangrijkste verschil zit in de besturings- en integratiefuncties:

  • CTK-FC1500-E biedt verbeterde bewakings- en geavanceerde besturingsinterfaces, waardoor het ideaal is voor automatiseringsomgevingen.
  • CTK-FC1500-P biedt een gestroomlijnde versie die gericht is op prestaties en kostenefficiëntie, geschikt voor handmatige of semi-geautomatiseerde opstellingen.

Hierdoor kunnen klanten kiezen op basis van integratiediepte en budget.

De CTK-FC1500-serie is geschikt voor een breed scala aan metalen, waaronder roestvrij staal, koolstofstaal, aluminium, koper en titanium. Dankzij de golflengte van 1080 nm en de straalkern van 50 µm bereikt de laser een hoge absorptie en minimale warmtevervorming in de meeste metaalsoorten, wat ideaal is voor snijden, lassen en oppervlaktebehandeling.

Het systeem is uitgerust met een QBH-uitgangsconnector en een geoptimaliseerd optisch ontwerp dat een uitstekende straalkwaliteit (M² < 1,2) levert. Dit zorgt voor precisie, minimale versmalling van de sneden en betrouwbare lasnaden, zelfs bij continu gebruik of hoge vermogensbelastingen.

De laser heeft een modulair ontwerp voor eenvoudige vervanging van componenten en minimale stilstandtijd. Routineonderhoud omvat het controleren van glasvezeloptiek, koelsystemen en het reinigen van optische oppervlakken. De CTK-FC1500 is ontworpen voor eenvoudige toegang en inspectie zonder gereedschap, waardoor onderhoudswerkzaamheden en kosten worden verminderd.

Ja. Beide modellen beschikken over een vereenvoudigde besturingsinterface met standaard industriële communicatieprotocollen (bijv. analoge/digitale I/O, RS232 of Ethernet op aanvraag). Dit maakt een snelle integratie in CNC-machines, robots of aangepaste productielijnen mogelijk en ondersteunt diagnose op afstand.
