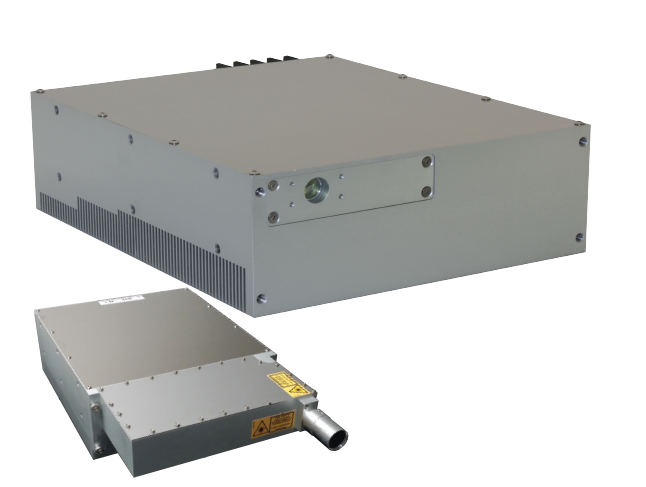

Wedge DPSS Lasers

Technologie
DPSS-lasers
Partner
Bright Solutions

Wedge HB- en XB DPSS-lasermodellen zijn verkrijgbaar bij 1064 nm, 1570 nm, 532 nm, 355 nm en 266 nm; de pulsenergie bereikt 4 mJ in 1 ns.

Wedge-HF- en Wedge-XF-modellen zijn verkrijgbaar in een zeer compacte eenheid van slechts 8 x 9 x 19 cm, zowel bij 1064 nm als bij 532 nm. De herhalingsfrequentie kan 100 kHz bereiken en de pulsen kunnen korter zijn dan 500 ps.

Wedge HF en XF Plus kunnen een hoger vermogen bereiken met behoud van dezelfde pulsbreedte en mechanische voetafdruk. Bovendien zijn ze ook verkrijgbaar bij 355 nm en 266 nm. Deze compacte, verzegelde en monolithische diodegepompte lasers zijn gebaseerd op gepatenteerde snelle Q-switching-technologie en zijn ongevoelig voor trillingen en ruwe omgevingen. Ze zijn ontworpen voor OEM-toepassingen zoals microbewerking van harde en zachte materialen, speciale markeringen, OLED, glas- en kristalgraveren, LiDAR en LIBS.

Wedge DPSS Lasers

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • Tot 4 mJ pulsenergie
  • 4 MW piekvermogen
  • 500 ps tot 3 ns pulsbreedte
  • Enkelvoudige puls tot 100 kHz
  • Monolithisch ontwerp
  • Luchtkoeling
  • Geringe warmteafgifte
  • @1064 nm @532 nm@355 nm

    @266 nm

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

1064 Wedge modelsWedge HBWedge XBWedge HFWedge XF

Model category

High energy

High energy

Sub-ns

Sub-ns

Maximum pulse energy

2mJ

4mJ

180µJ

180µJ

Repetition rate

Single Shot to 2kHz

Single Shot to 1kHz

10kHz to 100kHz (option: down to single shot, up to 200kHz)

10kHz to 100kHz (option: down to single shot, up to 200kHz)

Harmonics/wavelength conversion

1570nm – 532nm – 355nm – 266nm

1570nm – 532nm – 355nm – 266nm

1570nm – 532nm – 355nm – 266nm

1570nm – 532nm – 355nm – 266nm

Pulsewidth

< 1.5ns

< 1.5ns

down to 700ps

down to 400ps

Peak power

up to 2MW

up to 4MW

up to 250kW

up to 175kW

Polarisation

Linear 100: 1 (option circular polarisation)

Linear 100: 1 (option circular polarisation)

Linear 100: 1 (option circular polarisation)

Linear 100: 1 (option circular polarisation)

Beam quality (M²)

< 3.5

< 5

< 1.5

< 1.3

Cooling

Air-cooled (option: water cooling and contact cooling)

Air-cooled (option: water cooling and contact cooling)

Air-cooled (option: water cooling and contact cooling)

Air-cooled (option: water cooling and contact cooling)

DC Voltage IN

Dual 8V – 15V

Dual 12V – 15V

24V

24V

Overall mechanical dimensions

26 x 22 x 8cm³ (10 x 9 x 3in³)

26 x 25 x 10cm³ (10 x 10 x 4in³)

19 x 10 x 8cm (7 x 4 x 3in³)

19 x 10 x 8cm (7 x 4 x 3in³)

Weight

< 10kg (< 22lbs)

< 12kg (< 27lbs)

< 2.5kg (< 5.5lbs)

< 2.5kg (< 5.5lbs)
