MCT-detectoren bieden de hoogste gevoeligheid van alle IR-detectoren in het bereik van 2 – 25 micron. Deze detectoren zijn verkrijgbaar met TE, vloeibare stikstof of gekoeld met een Stirlingmotor.

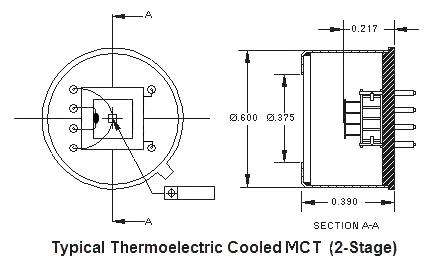

TE-gekoelde MCT-detectoren
De detectoren van Infrared Associates bestaan uit fotogeleidende MCT (HgCdTe) sensoren die op twee-, drie- of vierfasige thermo-elektrische koelers zijn gemonteerd. De standaard IR-detectoren zijn geoptimaliseerd voor golflengtebereiken van 2 μm tot 5 μm.
TE-gekoelde MCT-detectoren met een uitgebreid bereik kunnen worden gebruikt voor bereiken tot 10 micron.
Om de detectie-efficiëntie van deze apparaten te verbeteren, zijn er ook optisch verbeterde MCT-detectoren met reflecterende en refractieve optische elementen verkrijgbaar. De duidelijk verbeterde gevoeligheid en D* van de testdetectoren is te danken aan het vermogen van de optische componenten om de energie die normaal gesproken niet op het detectorelement terecht zou komen, te focussen. Deze detectoren zijn bijzonder geschikt voor toepassingen waarbij de energie collimeert of divergeert. De optisch verbeterde detectoren zijn daarom ideaal voor toepassingen waarbij glasvezeloptiek wordt gebruikt.
| Model | Element Size (mm) | Wavelength | D(λp.10000.1) 2-stage TE cooled | D(λp.10000.1) 3-stage TE cooled | D(λp.10000.1) 4-stage TE cooled |
|---|---|---|---|---|---|
MCT-3.5-TE-0.25 | 0.25 x 0.25 | 2 – 3.5µm | > 1.0E11 | Not available | Not available |
MCT-3.5-TE-1.00 | 1.00 x 1.00 | 2 – 3.5µm | > 2.0E10 | Not available | Not available |
MCT-5-TE-0.10 | 0.10 x 0.10 | 2 – 5µm | > 1.0E11 | > 4.0E10 | > 6.0E10 |
MCT-5-TE-0.50 | 0.50 x 0.50 | 2 – 5µm | > 1.0E11 | > 4.0E10 | > 6.0E10 |
MCT-5-TE-1.00 | 1.00 x 1.00 | 2 – 5µm | > 1.0E11 | > 4.0E10 | > 6.0E10 |
MCT-5-TE-2.00 | 2.00 x 2.00 | 2 – 7µm | Not available | > 3.0E10 | > 4.0E10 |
MCT-7-TE-0.25 | 0.25 x 0.25 | 2 – 7µm | Not available | > 1.0E10 | > 1.5E10 |
MCT-7-TE-1.00 | 1.00 x 1.00 | 2 – 7µm | Not available | > 1.0E10 | > 1.5E10 |
MCT-9-TE-0.25 | 0.25 x 0.25 | 2 – 9µm | Not available | > 2.0E9 | > 1.5E9 |
MCT-9-TE-1.00 | 1.00 x 1.00 | 2 – 9µm | Not available | > 2.0E9 | > 1.5E9 |
Alternatively, optically enhanced TE-cooled HgCdTe detectors are available. Thanks to added reflective and refractive optics, the detectivity rating increases by a factor of 2 – 3. | Other wavelength ranges and element sizes available on request. |
