InfraRed Associates, Inc. biedt fotovoltaïsche indiumantimonide detectoren (InSb) aan, die worden gekenmerkt door hun hoge bandbreedte. Deze InSb-detectoren bieden uitstekende elektro-optische prestaties en zijn ontworpen voor het golflengtebereik van 1 micron tot 5,5 micron.
Principe
Het fotovoltaïsche effect is het ontstaan van potentiaal over de p-n-overgang wanneer straling van de juiste golflengte erop valt. Wanneer de fotonenstroom de overgang bestraalt, ontstaan er elektron-gatparen wanneer de fotonenergie de bandkloof overschrijdt.

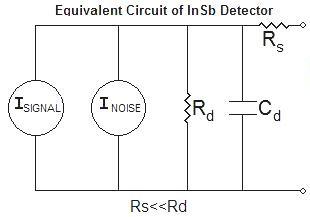

Het veld brengt elektronen uit het p-gebied naar het n-gebied en de gaten uit het n-gebied naar het p-gebied. Dit proces maakt het p-gebied positief en het n-gebied negatief en genereert een stroom in een externe schakeling. Rechts ziet u een afbeelding van de InSb-detector. Deze bestaat uit een signaal- en ruisstroomgenerator parallel aan een resistieve en capacitieve term.
Bij de detector kan een geschikte voorversterker worden geleverd, die optimaal is afgestemd op de gekozen detector.
Downloads
voor Fotovoltaïsche indiumantimonide (InSb) infrarooddetectoren
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
Beschikbare LN2-gekoelde InSb-detectoren
| Model | Element size (mm) | Wavelength | D(λp,1000.1) | Dewars available |
|---|---|---|---|---|
IS-0.25 | 0.25 x 0.25 | 1 – 5.5µm |
| 8h ,12h, or 24h |
IS-0.5 | 0.5 x 0.5 | 1 – 5.5µm |
| 8h ,12h, or 24h |
IS-1.0 | 1.00 x 1.00 | 1 – 5.5µm |
| 8h ,12h, or 24h |
IS-2.0 | 2.00 x 2.00 | 1 – 5.5µm |
| 8h ,12h, or 24h |
