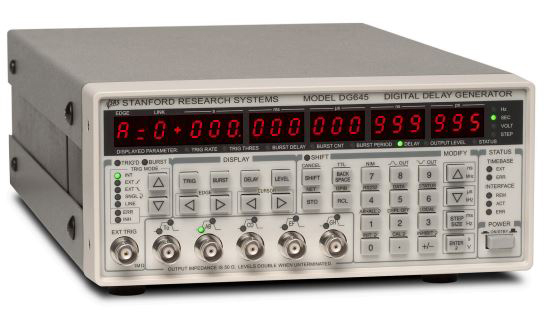

De DG645 is een veelzijdige digitale vertragings-/pulsgenerator die nauwkeurig gedefinieerde pulsen levert met herhalingsfrequenties tot 10 MHz. Het instrument biedt verschillende verbeteringen ten opzichte van oudere ontwerpen: lagere jitter, hogere nauwkeurigheid, snellere triggerfrequenties en meer uitgangen. De DG645 heeft ook Ethernet-, GPIB- en RS-232-interfaces voor computer- of netwerkbesturing van het instrument.
De DG535 Digitale vertragings- en pulsgenerator biedt vier nauwkeurig getimede logische overgangen of twee onafhankelijke pulsuitgangen. De vertragingsresolutie op alle kanalen is 5 ps en de jitter tussen kanalen is typisch 50 ps. BNC-uitgangen op het voorpaneel leveren TTL-, ECL-, NIM- of variabele niveau (-3 tot +4 V) pulsen aan 50 Ω of hoge impedantiebelastingen. De hoge nauwkeurigheid, lage jitter en het brede vertragingsbereik maken de DG535 ideaal voor lasertimingsystemen, geautomatiseerd testen en precisiepulstoepassingen.
Raadpleeg de brochures in het downloadgedeelte hieronder voor meer informatie over het assortiment.
Kenmerken van het assortiment
Een algemeen overzicht van wat dit assortiment te bieden heeft
DG645
- 4 pulsuitgangen
- 8 vertraagde uitgangen (opt.)
- <25 ps rms jitter
- Triggerfrequenties tot 10 MHz
- Precisie-frequentiegenerator
- Snelle overgangstijden
- Ovenized of Rb-tijdbasis (opt.)
- Ethernet, GPIB en RS-232
DG535
- Vier vertragingskanalen
- Twee pulskanaal
- 5 ps vertragingsresolutie
- <100 ps rms jitter
- Instelbare amplitude en offset
- Vertragingen tot 1000 seconden
- Standaard GPIB-interface
- Optionele ±32 V-uitgang
