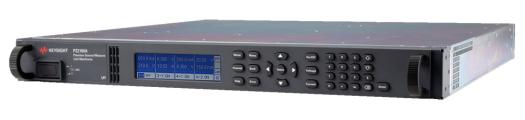

PZ2100-series source measure units
- Technologie
- Source measure units
- Partner
- Keysight
De Keysight PZ2100-serie is de toonaangevende oplossing voor geautomatiseerde testapparatuur (ATE) die enorme bron-/meeteenheden (SMU’s) integreert in waardevolle rackruimte met flexibele moduleopties. De PZ2100 biedt flexibele schaalbaarheid met meerdere SMU-moduleopties voor een breed scala aan toepassingen, van conventionele statische DC-metingen tot 10 fA tot opkomende dynamische/gepulseerde metingen tot 15 MSa/s en tot 10 μs breedte. De PZ2100 biedt een compromisloze integratie met hoge dichtheid die de beschikbare rackruimte, slots of SMU-modulecapaciteiten volledig benut. De PZ2100 maakt lagere kosten per kanaal en 20 keer minder rackruimte mogelijk dan conventionele SMU’s, waardoor uw testkosten aanzienlijk worden verlaagd en u waardevolle rackruimte bespaart.
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
Bespaar kosten en waardevolle rackruimte
- Flexibele configuratie met sterk geïntegreerde modules minimaliseert testkosten en rackruimte
- 5 SMU-moduleopties flexibel configureerbaar en uitbreidbaar in 1U, 4-slots mainframe tegen lagere kosten/ch
- Schaalbaar tot 20 ch, 20x hogere dichtheid dan conventionele SMU
- SMU met geïntegreerde pulser/digitizer maakt extra instrumenten overbodig
Brede toepassingsmogelijkheden van DC tot dynamische metingen
- Een verscheidenheid aan module-opties met een breed uitgangsbereik voor uiteenlopende toepassingen
- Breed uitgangsbereik tot 210 V / 3,5 A DC / 10,5 A puls
- Lage stroommeting ondersteund door min. 10 fA hoge resolutie
- Dynamische/gepulseerde metingen met een bemonsteringsfrequentie van 15 MSa/s en een smalle puls van 10 μs
- Breed dynamisch bereik met automatische bereikinstelling en naadloze bereikinstelling
Eenvoudige integratie en tijdbesparing
- Oplossing in één box met gebruiksvriendelijke GUI vereenvoudigt systeemintegratie en versnelt testen
- Oplossing in één box vereenvoudigt synchronisatie met meerdere SMU’s met een nauwkeurigheid van <50 ns
- Gebruiksvriendelijke GUI versnelt het testen van prototypes, debugging en probleemoplossing
- SCPI-programmering via LAN/USB/GPIB voor eenvoudige aanpassing aan verschillende omgevingen
- PathWave IV Curve-software maakt snelle metingen mogelijk zonder programmering
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Type | Model | |
|---|---|---|
Mainframe | PZ2100A | 4 slots, 1U |
High-resolution SMU | PZ2110A | 1.25 MSa/s, 10 fA, 210 V, 315 mA DC/pulse |
High-speed SMU | PZ2120A | 1 MSa/s, 100 fA, 60 V, 3.5 A DC/10.5 A pulse |
High-speed SMU | PZ2121A | 15 MSa/s, 100 fA, 60 V, 3.5 A DC/10.5 A pulse |
High-channel density SMU | PZ2130A | 100 pA, 30 V, 500 mA DC |
High-channel density SMU | PZ2131A | 500 kSa/s, 10 pA, 30 V, 500 mA DC/pulse |
