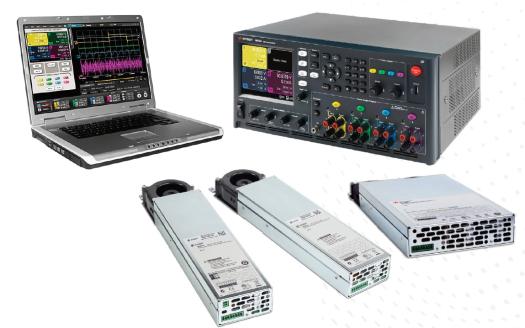

N6780 series modular source measure units

Technologie
Source measure units
Partner
Keysight

Draagbare apparaten gebruiken de stand-by- en slaapstand om het stroomverbruik te minimaliseren en de levensduur van de batterij te verlengen. Een actieve stand waarin gegevens worden overgedragen, kan 1000 keer meer stroom verbruiken. Naadloze stroommetingen registreren zowel grote actieve stromen als kleine stand-by-stromen in dezelfde golfvorm.

Meet stromen nauwkeurig tot op microampère en nanoampère met de bronmeeteenheden van Keysight (voor deze modules is een mainframe uit de N6700-serie vereist).

Raadpleeg de catalogus in het downloadgedeelte hieronder voor meer informatie over het bereik.

N6780 series modular source measure units
IntroKenmerkenDownloadsSpecificatiesContact

Kenmerken van de serie

Een overzicht op hoog niveau van wat deze serie te bieden heeft

  • Nauwkeurige stroommetingen met naadloze bereiken
  • Analyseer een apparaat en batterij met de voltmeterstand
  • Karakteriseer slaap-, stand-by- en actieve stromen
  • Stroom: -3 tot 3 A of -8 tot 8 A
  • Datalogging van spanning en stroom met 200 kSa/s
  • Emuleren van een batterij; stabiele, storingsvrije sourcing en sinking
  • Modules zijn voorzien van een snelkoppeling
  • Vermogen: 20 W enkelvoudig en 80 W dubbel
  • Programmeerbare uitgangsweerstand om een batterij te emuleren
  • Spanning: 2-kwadrant 0 tot 20 V, 4-kwadrant -20 tot 20 V

Downloads

voor N6780 series modular source measure units

pdf
Power product solutions
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelnumberDescriptionVoltageCurrentPower

N6781A

2-quadrant SMU for battery drain analysis

20 V

±3 A

20 V

N6782A

2-quadrant SMU for functional test

20 V

±3 A

20 V

N6784A

4-quadrant general-purpose SMU

±20 V

±3 A

20 V

N6785A

2-quadrant SMU for battery drain analysis

20 V

±8 A

80 W

N6786A

2-quadrant SMU for functional test

20 V

±8 A

80 W

N6783A-MFG

Mobile communications DC power module, basic capability

6 V

+3A/-2A

18 W

N6783A-BAT

Battery charge/discharge module, basic capability

8 V

+3A/-2A

24 W
