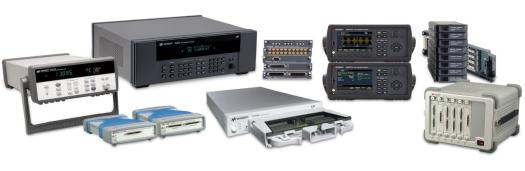

Met de DAQ970A en DAQ973A krijgt u de nieuwste generatie data-acquisitie (DAQ) systemen met een mainframe met drie slots en keuze uit negen plug-in modules. Het Keysight DAQ970A/ DAQ973A DAQ-systeem heeft hoogwaardige schakelingen en een geavanceerde ingebouwde 6½-cijferige multimeter waarmee u snel en nauwkeurig kunt meten.
Het 34980A-hoofdframe met acht slots van Keysight bevat een keuze uit 21 optionele plug-in modules voor aangepaste configuraties. Als oplossing met één instrument is het ideaal voor switch-/meetapplicaties met gemiddelde tot hoge dichtheid in ontwerpverificatie, geautomatiseerde tests en gegevensverwervingstoepassingen.
De Keysight USB DAQ-serie biedt u de keuze en flexibiliteit om stand-alone of modulaire oplossingen te creëren die kunnen worden uitgebreid en verder ontwikkeld naargelang uw testvereisten. Wat uw configuratie ook is, de installatie is eenvoudig dankzij de snelle USB 2.0-connectiviteit: sluit het apparaat gewoon aan op uw pc en start de meegeleverde software. De USB DAQ-serie omvat multifunctionele meetmodules, modules voor gelijktijdige bemonstering en modules voor digitale in-/uitgang (DIO). De optie voor thermokoppel-signaalconditionering is beschikbaar voor temperatuurmetingen met de multifunctionele meetmodules.
Raadpleeg de catalogus in het downloadgedeelte hieronder voor meer informatie over het assortiment.
Kenmerken van het assortiment
Een algemeen overzicht van wat dit assortiment te bieden heeft
Kenmerken van DAQ970A/ DAQ973A DAQ’s
- Snelste meetwaarden — tot 50.000 meetwaarden/sec — en scansnelheden tot 450 kanalen/sec
- Mogelijkheid om zeer lage stroombereiken (1 μA DC en 100 μA AC) en zeer hoge weerstandsbereiken (1.000 MΩ) te meten
- Automatische kalibratie die interne afwijkingen als gevolg van tijd- en temperatuurveranderingen compenseert
- Compatibel met 3497XA, programma en configuratie
- Ingebouwde temperatuurreferentie
- LAN en USB voor eenvoudige aansluiting op een pc (DAQ973A inclusief extra GPIB)
34980A-functies
- Optionele ingebouwde 6½-cijferige multimeter — met maximaal 3.000 metingen/sec en scansnelheden tot 1.000 kanalen/sec
- Hoogwaardige schakeling –– tot 560 tweedraads multiplexerkanalen of 4.092 matrixkruispunten in één mainframe
- Intuïtief display met zelfbedieningsmenu
USB-functies voor gegevensverzameling
- Inclusief multifunctionele meetmodules, modules voor gelijktijdige bemonstering en modules voor digitale in-/uitvoer (DIO). De optie thermokoppel-signaalconditioner is beschikbaar voor temperatuurmetingen met de multifunctionele meetmodules
- U2300-serie: bestaat uit vier basismodellen en drie modellen met hoge dichtheid. De basismodellen hebben 16 single-ended/acht differentiële ingangen met een resolutie van 16 bit en een maximaal bereik van ±10 V. De modellen met hoge dichtheid bieden 64 single-ended/32 differentiële ingangen met een resolutie van 16 bit in de modellen met lagere snelheid en een resolutie van 12 bit in de snelle U2331A
- U2500-serie: USB modulaire gelijktijdige bemonstering multifunctionele DAQ-apparaten modules bestaan uit drie modellen. Ze hebben speciale analoog-naar-digitaal converters die gelijktijdige signaalacquisitie mogelijk maken, waardoor ze geschikt zijn voor fase-gevoelige toepassingen
- U2600-serie: USB digitale I/O is een kosteneffectief apparaat met 64 opto-geïsoleerde digitale lijnen
- De U2751A is een 4×8 tweedraads schakelmatrixmodule. Deze werkt flexibel als zelfstandig apparaat of als modulaire eenheid in het U2781A USB modulaire productchassis
Downloads
voor Data acquisition systems
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Model | Module slots available | Measurement resolution | Types of measurements | Connectivity |
|---|---|---|---|---|
DAQ970A*1 | 3 |
|
|
|
DAQ973A*2 | 3 | 22 bits |
|
|
34980A | 8 | 22 bits |
|
|
USB DAQ family | See Brochure | Available Series: U2300 U2500 U2600 U2700 | See Brochure |
*1 vervangt het 34972A LXI-mainframe voor gegevensverzameling, dat niet langer verkrijgbaar is
*2 vervangt het 34970A-mainframe voor gegevensverzameling, dat op 1 juni 2021 uit het assortiment wordt genomen
