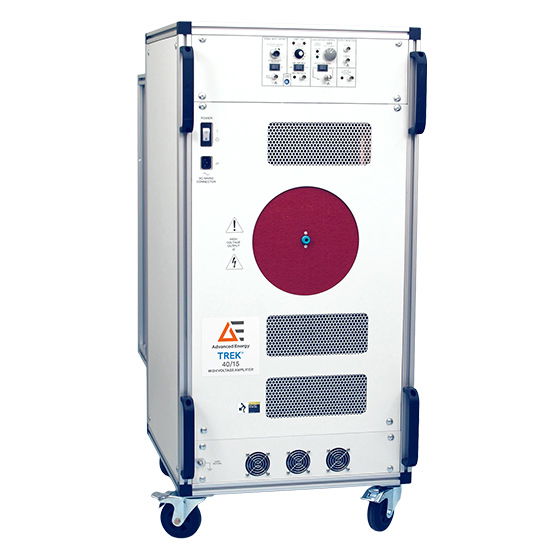

40/15-H-CE Hoogspanningsversterker 40 kV, 15 mA

Een vierkwadrants-uitgangstrap kan zowel stroom leveren als opnemen, zowel in het positieve als in het negatieve uitgangsspanningsbereik. Dit betekent dat de 40/15-H-CE-versterker actief lading in een belasting kan sturen of lading kan onttrekken, wat vooral nuttig is bij reactieve belastingen zoals condensatoren of piëzoapparaten. In de praktijk behoudt de versterker de controle over de uitgang, ongeacht of de belasting stroom teruglevert of juist stroom vraagt, en zorgt zo voor een stabiele werking in alle kwadranten van het spannings-/stroomvlak.

De ‘small-signal bandwidth’ (DC tot >20 kHz) verwijst naar het frequentiebereik waarover de versterker signalen met een kleinere amplitude nauwkeurig kan reproduceren (typisch rond het lineaire gebied, gemeten bij het -3 dB-versterkingspunt). Daarentegen is de ‘large-signal bandwidth’ (tot ~1,4 kHz voor dit model) het frequentiebereik waarover de versterker signalen met een zeer hoge amplitude (dicht bij de volledige 40 kV-uitgang) kan aansturen zonder ongeveer 2% vervorming te overschrijden. Dit verschil is belangrijk, omdat als u een volledige ±40 kV-sinusgolf moet aansturen, de hoogste frequentie die u met lage vervorming kunt halen ongeveer 1,4 kHz is. Voor kleine perturbaties of signalen met een lagere amplitude kan de versterker reageren tot enkele tientallen kHz. Zo kunt u het gebruik afstemmen op of u maximale amplitude nodig hebt of een snellere golfvorm.

De versterker biedt laagspanningsmonitoruitgangen voor zowel de hoogspanningsuitgang als de belastingstroom. Deze zijn toegankelijk via BNC-connectoren op het apparaat. Zo geeft de spanningsmonitor een teruggeschaalde weergave van de hoogspanningsuitgang (zodat u die met een standaard oscilloscoop of DVM kunt meten) en levert de stroommonitor een spanning die evenredig is met de belastingstroom (met een schaal van 0,5 V per mA). Met deze monitoren kunt u de werkelijke uitgang in real time observeren en loggen, zonder instrumenten of operators direct aan de hoge spanningen bloot te stellen.

Ja. De versterker is zeer geschikt voor Capacitieve belasting – hij is zelfs met dit soort toepassingen in gedachten ontworpen. Het vier-kwadrantontwerp betekent dat hij capacitieve belastingen snel kan laden en ontladen, waarbij hij stroom levert om de spanning te verhogen en stroom opneemt om de spanning te verlagen. De hoge Transiëntgevoeligheid (>350 V/µs) zorgt ervoor dat zelfs grote capacitieve belastingen met snelle spanningsovergangen kunnen worden aangestuurd. Er is ook een potentiometer voor het afregelen van de AC-respons, waarmee u de stabiliteit en respons kunt optimaliseren bij het aansturen van bijzonder uitdagende belastingen (zoals grote capaciteiten), zodat u de gewenste golfvorm zonder overshoot of oscillatie kunt bereiken.

Veiligheid is van het grootste belang bij het werken met hoogspanningen. De 40/15-H-CE-versterker bevat meerdere beschermingsfuncties: een automatische stroombegrenzing met uitschakeling (trip) die actief wordt als de uitgangsstroom hoger is dan 15 mA (om schade of onverwachte uitgangstoestanden te voorkomen), en een ingebouwde kortsluitbeveiliging die de uitgangstrap onmiddellijk beschermt als de hoogspanningsuitgang per ongeluk naar massa wordt kortgesloten. Daarnaast heeft het apparaat een interlock en HV-enable-besturing: u moet de hoogspanningsuitgang actief inschakelen (via een schakelaar of een afstandsbedieningssignaal) voordat deze aangaat, waardoor het risico op onbedoelde inschakeling afneemt. De hoogspanningsuitgangsconnector is een speciaal, volledig geïsoleerd type voor een veilige aansluiting. Het systeem wordt ook geleverd met gekalibreerde meetinstrumentatie en statusindicatoren (voor spanning, stroom en limit/trip-status) op het frontpaneel, zodat u de werking continu kunt bewaken. Zoals altijd zijn een correcte aarding en het opvolgen van de richtlijnen in de gebruikershandleiding essentieel voor een veilige werking bij deze spanningsniveaus.

Deze versterker wordt analoog aangestuurd via een standaard laagspanningsingang. Om de hoogspanningsuitgang in te stellen, levert u een stuursignaal in de vorm van een regelspanning (bij de 40/15-H-CE levert een ingang van ±10 V, gegeven de vaste versterking van 4000 V/V, de volledige ±40 kV aan de uitgang). Deze regelinvoer wordt meestal geleverd door een functiegenerator, een DAC-uitgang of een andere analoge signaalbron. Er is geen ingebouwde arbitraire-golfvormgenerator, dus u levert de gewenste golfvorm of het benodigde DC-niveau, en de versterker schaalt dit betrouwbaar op naar het hoogspanningsdomein. Naast de analoge ingang beschikt u over remote aan/uit-functionaliteit en statusuitgangen die indien nodig in een besturingssysteem kunnen worden geïntegreerd. Er is geen directe digitale interface voor golfvormbesturing; dat helpt juist om de respons snel en deterministisch te houden — u wordt in wezen alleen begrensd door de bandbreedte en de slew-ratecapaciteiten van de analoge elektronica.

Omdat het een volledig solid-state ontwerp is, is routinematig onderhoud minimaal: er zijn geen verbruiksdelen zoals buizen die vervangen moeten worden. Het belangrijkste is ervoor te zorgen dat het apparaat in een schone, koele omgeving wordt gehouden, zodat de koelopeningen en eventuele ventilatoren effectief kunnen werken, aangezien het apparaat warmte zal afvoeren (bij vol vermogen is het een uitgangsapparaat van 600 W). Wat kalibratie betreft: het wordt geleverd met een NIST-traceerbare kalibratie, en het is een goede gewoonte om het volgens het aanbevolen interval opnieuw te laten kalibreren (bijvoorbeeld jaarlijks of tweejaarlijks) om de blijvende nauwkeurigheid van de spannings- en stroomuitlezingen en de monitoruitgangen te waarborgen. Vanwege de vereiste hoogspanningsprecisie moet de kalibratie doorgaans door de fabrikant of een geautoriseerd laboratorium worden uitgevoerd. Verder dient u periodiek de hoogspanningsuitgangsconnector en de kabel te controleren op tekenen van slijtage of degradatie (aangezien deze worden belast door 40 kV) en ze indien nodig te vervangen. Door de richtlijnen in de gebruikershandleiding voor gebruik en opslag te volgen, zou het apparaat gedurende vele jaren stabiele prestaties moeten leveren.
