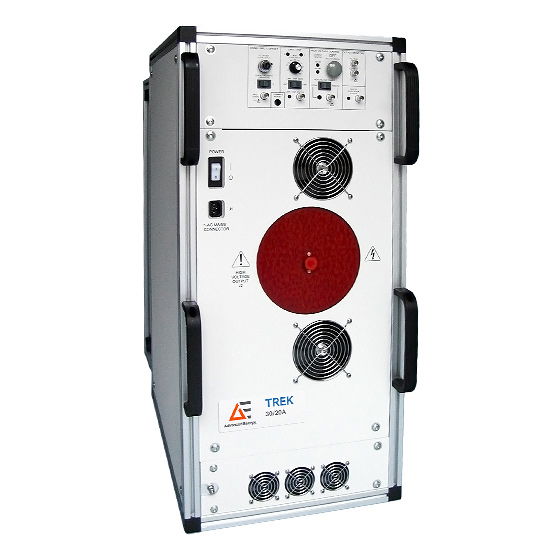

30/20A-H-CE Hoogspanningsversterker 30 kV, 20 mA
- Technologie
- Hoogspanningsversterkers en piëzodrivers
- Partner
- Trek / Advanced Energy
De 30/20A-H-CE is een DC-stabiele hoogspanningsversterker die tot ±30 kV bij ±20 mA kan leveren. Het apparaat heeft een volledig solid-state ontwerp dat een zeer hoge slew rate en een brede werkbandbreedte biedt, terwijl het uitgangsruis laag blijft. Met een vaste niet-inverterende versterking van 3000 V/V schaalt deze versterker een laagspanningsingang (tot ±10 V) met uitzonderlijke nauwkeurigheid precies naar hoogspanningsniveaus. Ingebouwde spannings- en stroommonitors leveren geschaalde laagspanningssignalen voor realtime feedback of closed-loop regeling, zodat gebruikers de hoogspanningsuitgang veilig kunnen observeren. Een uitgangstrap met vier kwadranten stelt de unit in staat om zowel stroom te leveren als te absorberen naar/van reactieve of resistieve belastingen; dit betekent dat hij veeleisende capacitieve belastingen en snel veranderende signalen zonder instabiliteit kan aansturen. Deze hoogspanningsversterker wordt veel gebruikt in onderzoek en industriële toepassingen zoals het testen van hoogspanningskabels en -componenten, onderzoek aan diëlektrische materialen, elektrostatische experimenten en plasmastudies, waar nauwkeurige, snelle en stabiele hoogspanningsregeling vereist is.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Uitgangstrap met vier kwadranten – Neemt stroom op of levert stroom voor elk lasttype, waardoor nauwkeurige regeling mogelijk is, zelfs bij sterk capacitieve of reactieve belastingen
- Closed-loop ontwerp – Bewaakt en regelt de uitgang actief om een hoge nauwkeurigheid en stabiliteit te behouden onder variërende belastingscondities
- Kortsluit- en overbelastingsbeveiliging – Beschermt zowel de versterker als aangesloten apparaten tegen overspanning, overstroom of directe kortsluiting aan de uitgang
- Volledig solid-state constructie – Garandeert betrouwbare, onderhoudsvrije werking zonder verbruiksonderdelen, ideaal voor continu gebruik in kritieke systemen
- DC-stabiele werking – Ondersteunt stabiele DC-uitgangen en laagfrequente signalen zonder drift, waardoor het geschikt is als programmeerbare hoogspannings-DC-voeding
- Laag uitgangsruisniveau – Levert uiterst schone hoogspanningssignalen voor ultraprecieze resultaten, wat essentieel is voor gevoelige experimenten en metingen
- Instelbare AC-respons – Door de gebruiker instelbare frequentiecompensatie maakt optimalisatie van de stabiliteit en responssnelheid van de versterker mogelijk voor verschillende lastkarakteristieken
- NIST-traceable kalibratie – Elke unit wordt geleverd met een kalibratiecertificaat (traceable naar NIST-standaarden) om vanaf dag één meetbetrouwbaarheid en nauwkeurigheid te waarborgen
- CE-conform (230 VAC model) – Voldoet aan Europese veiligheids- en EMC-normen, waardoor veilige integratie in laboratoria en industriële omgevingen wordt gegarandeerd
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specification | Value |
|---|---|
Output Voltage Range | 0 to ±30 kV DC or peak AC |
Output Current Range | 0 to ±20 mA DC or peak AC |
Output Power | ~600 W (max. at full voltage and current) |
Slew Rate (10%–90% rise) |
|
Small-Signal Bandwidth (-3 dB) | DC to > 30 kHz |
Large-Signal Bandwidth (2% distortion) | DC to > 2.5 kHz |
DC Voltage Gain | 3000 V/V (fixed, non-inverting) |
DC Gain Accuracy | Better than 0.1% of full scale |
Input Voltage Range | 0 to ±10 V (for full output swing) |
Input Impedance | 25 kΩ (nominal); 50 kΩ in differential mode |
Offset Voltage | < ±4 V |
Output Noise | < 1.5 V RMS (typical, full output bandwidth) |
Settling Time | < 200 µs (0 → 30 kV step to within 1% error) |
Stability (drift over time) | < 50 ppm/hour, non-cumulative |
Operating Temperature | 0 °C to 40 °C |
Dimensions (H × W × D) | 103.9 cm × 43 cm × 87 cm (approx.) |
Weight | ~73 kg |
Compliance | CE Marked (230 VAC mains input model) |
