2100HF-H-CE High Frequency Amplifier ±150 V @ ± 300 mA
- Technologie
- Hoogspanningsversterkers en piëzodrivers
- Partner
- Trek / Advanced Energy

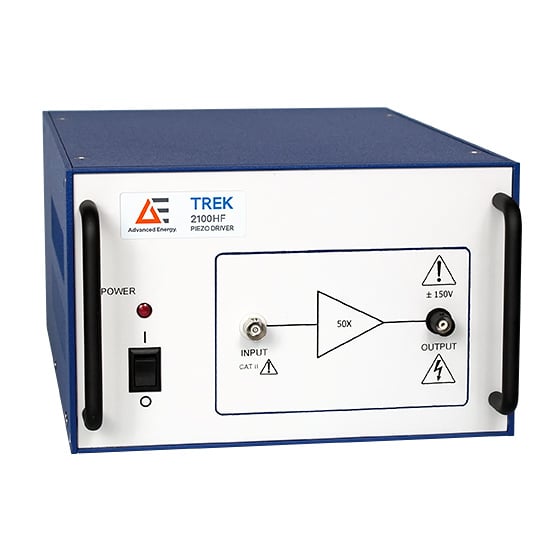

De 2100HF-H-CE is een hoogfrequente hoogspanningsversterker, ontworpen voor precisietoepassingen die een snelle en nauwkeurige spanningsversterking vereisen. Hij levert tot ±150 V uitgangsspanning bij een stroom tot ±300 mA, waardoor hij moeiteloos geschikt is voor het aansturen van capacitieve belastingen en piëzo-elektrische actuatoren. Deze versterker biedt stabiele prestaties met een brede bandbreedte – de frequentierespons blijft in wezen vlak tot in het MHz-bereik – zodat gebruikers hoogspanningssignalen kunnen toepassen bij frequenties tot in het lage MHz-bereik zonder noemenswaardige vervorming. Dankzij een robuust volledig solid-state ontwerp en dual-feedback-regeling werkt hij betrouwbaar met weinig ruis en zonder overshoot, waardoor gevoelige experimenten of industriële processen met vertrouwen kunnen worden uitgevoerd. Typische toepassingen zijn onder meer het testen van diëlektrische materialen, elektro-optische modulatie, ionenbundelregeling, actuatie van MEMS-apparaten, het aansturen van piëzo-elektrische elementen en excitatie van ultrasone transducers, en andere toepassingen waarbij een combinatie van hoge spanning en hoge snelheid vereist is.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Breed uitgangsbereik – Veelzijdig voor uiteenlopende belastingen: Levert 0 tot ±150 V uitgangsspanning en tot ±300 mA stroom, waardoor zowel hoogspannings- als matig-stroomverbruikende apparaten kunnen worden aangestuurd (handig voor capacitieve sensoren, actuatoren of piëzo-elementen).
- Hoge slew rate – Snelle signaalovergangen: Behaalt een slew rate van minstens 2000 V/µs, waardoor snelle spanningsveranderingen en hoogfrequente golfvormen nauwkeurig kunnen worden weergegeven zonder vertraging of vervorming.
- Brede bandbreedte – Ondersteunt hoogfrequente werking: Behoudt een brede bandbreedte (full-power bandbreedte >2 MHz), wat betekent dat zelfs bij maximale spanning signalen in het lage MHz-bereik kunnen worden uitgegeven; de small-signal bandbreedte is groter dan 3 MHz voor een nog hogere frequentierespons wanneer de uitgangsamplitude wordt verlaagd.
- Dual-feedback ontwerp – Stabiel en zonder overshoot: Gebruikt een unieke dual feedback loop om de uitgang te regelen, wat overshoot van de golfvorm en instabiliteit effectief voorkomt. Dit zorgt ervoor dat de uitgangsspanning het ingangssignaal nauwgezet volgt zonder ringing, cruciaal voor nauwkeurige tests en betrouwbare werking van apparaten.
- Ruisarme solid-state uitgang – Schoon signaal voor gevoelige toepassingen: De volledig solid-state architectuur en het ruisarme ontwerp minimaliseren rimpel op de uitgang en elektromagnetische interferentie. Dit levert een schoon hoogspanningssignaal op, gunstig voor proeven in de natuurkunde of engineering waar signaalintegriteit belangrijk is.
- Kalibratie inbegrepen – Vertrouwen in metingen: Elke unit wordt geleverd met een NIST-traceable kalibratiecertificaat. Gebruikers kunnen vertrouwen op de nauwkeurigheid van de uitgangsspanning en de versterking, en de versterker integreren in meetopstellingen in de wetenschap dat hij aan de opgegeven specificaties voldoet.
- Betrouwbare bouw – Continue werking in veeleisende omgevingen: Ontworpen voor hoge betrouwbaarheid en kan continu werken met tot 45 W uitgangsvermogen. Het ontwerp ondersteunt consistente prestaties in industriële of labomgevingen, waardoor stilstand en onderhoudsbehoefte van hoogspannings-testsystemen afnemen.
- Ontworpen voor capacitieve belastingen – Ideaal voor piëzo- en elektrostatische apparaten: Specifiek geschikt om sterk capacitieve belastingen (zoals piëzo-elektrische actuatoren of elektrostatische apparaten) met hoge snelheid aan te sturen. De uitgang blijft stabiel, zelfs bij het snel laden en ontladen van condensatoren, wat essentieel is voor nauwkeurige regeling in toepassingen zoals precisiemotie of beam steering.
- Flexibel gebruik – DC- en AC-versterking: Kan DC-signalen versterken tot hoogfrequente AC. Dit betekent dat hij een stabiele hoogspanningsbias of een snel oscillerende spanning kan leveren, afhankelijk van de behoefte, wat hem bruikbaar maakt voor zowel statische-veldtoepassingen als dynamische signaaltoepassingen.
- Veiligheid en compliance – Klaar voor integratie: De 2100HF-serie is gebouwd met veiligheidsvoorzieningen en voldoet aan RoHS. De uitgangsconnectoren en het chassis zijn ontworpen met hoogspanningsveiligheid in gedachten, waardoor integratie in apparatuur-racks of opstellingen met correcte aarding en gebruikersbescherming mogelijk is.
Downloads
voor 2100HF-H-CE High Frequency Amplifier ±150 V @ ± 300 mA
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Parameter | Value |
|---|---|
Output Voltage Range (DC or AC peak) | 0 to ±150 V |
Output Current Range | 0 to ±300 mA |
Maximum Output Power | 45 W (approximately) |
Fixed Gain | 50 V/V (non-inverting) |
Input Voltage (for full output) | ±3 V (for ±150 V output) |
Slew Rate (rated) | ≥ 2000 V/µs (min.) |
Large-Signal Bandwidth (−3 dB) | DC to > 2.6 MHz |
Small-Signal Bandwidth (−3 dB) | DC to > 3 MHz |
Full-Power Bandwidth (flat response) | ~2 MHz (up to −0.1 dB) |
Output Noise | Low (all-solid-state design, not stated in datasheet) |
Output Stability | No overshoot (dual feedback control) |
Calibration | NIST-traceable certificate provided |
Compliance | RoHS compliant, CE marked (Model -CE) |
Operating Modes | Standalone bench/rack amplifier, DC coupling |
Typical Applications | Dielectric testing, piezo actuation, electro-optic modulation, ion beam control, ultrasonics, MEMS, etc. |
Opmerking: Specificaties zijn gebaseerd op de datasheet van de 2100HF-serie. “Large-signal” verwijst naar omstandigheden met maximale spanningsuitslag en “small-signal” naar omstandigheden met gereduceerde amplitude. Bandbreedtewaarden zijn typisch – de werkelijke prestaties kunnen de opgegeven minimumwaarden overschrijden.
Veelgestelde vragen
voor 2100HF-H-CE High Frequency Amplifier ±150 V @ ± 300 mA
De 2100HF-H-CE heeft een vaste versterking van 50 V/V. Dit betekent dat u een ingang van ±3 V nodig hebt om de maximale uitgangsuitslag van ±150 V te bereiken. Hij is ontworpen om te worden aangestuurd door standaard functiegeneratoren of DAC-uitgangen – bijvoorbeeld: een sinusgolf van 2 V piek aan de ingang resulteert in 100 V piek aan de uitgang. De ingang is doorgaans een analoog laagspanningssignaal (er is geen interne signaalbron), dus u levert de golfvorm of bias en de versterker verhoogt dit aan de uitgang met 50×.
Deze versterker gebruikt twee terugkoppelingslussen in zijn interne schakeling. Eén terugkoppelingslus regelt de totale versterking en het uitgangsniveau, terwijl de tweede, snellere lus snelle veranderingen of de neiging van de uitgang om te gaan ringen corrigeert. Samen zorgen ze ervoor dat wanneer de uitgangsspanning het gewenste niveau bereikt, deze niet overshoot en niet gaat oscilleren. In wezen corrigeert de versterker voortdurend elke afwijking, zodat de uitgangsgolfvorm de ingang nauw volgt zonder pieken, zelfs bij het aansturen van reactieve belastingen of bij hoge slew rates.
Ja. De 2100HF-serie is expliciet ontworpen voor het aansturen van sterk capacitieve belastingen zoals piëzo-elektrische transducers, elektrostatische actuatoren of diëlektrische testcellen. Hij kan de snelle laad- en ontlaadstromen leveren en opnemen die condensatoren vereisen. Dankzij de hoge slew rate en stabiele respons kan hij een piëzo-actuator bij hoge frequenties (tot in het lage MHz-bereik) zonder instabiliteit aansturen. De versterker blijft stabiel en behoudt de golfvormgetrouwheid, zelfs als de belasting puur capacitief is—een belangrijke vereiste voor toepassingen zoals piëzo-bewegingsregeling of ultrasone transducers.
Deze versterker is zeer veelzijdig in elk scenario waarin een combinatie van hoge spanning en hoge frequentie nodig is. Veelvoorkomende toepassingen zijn karakterisering van diëlektrische materialen (AC-velden op materialen aanleggen en de respons meten), elektro-optische modulatie (Pockels-cellen of vergelijkbare apparaten in lasersystemen aansturen), ionenbundelregeling (afbuig- of focusplaten in natuurkundige experimenten), activering van micro-elektromechanische systemen (MEMS), piëzo-elektrische aansturing en regeling (voor precisiebewegingen of het genereren van ultrageluid) en ultrageluid (ultrasone transducers aansturen voor beeldvorming of reiniging). In de praktijk gebruiken ingenieurs en onderzoekers hem wanneer ze signalen tot enkele honderden volt moeten versterken bij frequenties van DC tot enkele megahertz.
Nee – de 2100HF-H-CE is ontworpen voor een ruisarme werking. De volledig solid-state (transistorgebaseerde) uitgangstrap en de zorgvuldige interne filtering helpen de uitgangsspanning schoon te houden. Voor de gebruiker betekent dit dat de hoogspanningsuitgang geen noemenswaardige extra ruis toevoegt aan je experiment of aan het te testen apparaat, bovenop wat inherent is aan hoogfrequente werking. Natuurlijk is bij zeer hoge slew rates en bandbreedtes enige breedbandruis onvermijdelijk, maar die wordt geminimaliseerd. Het ontbreken van overshoot en de stabiele golfvorm dragen ook bij aan lage ruis in de zin van signaalkwaliteit (geen ringing of ongewenste oscillaties). In gevoelige toepassingen zorgen een juiste aarding en afscherming van de aansluitkabels er bovendien voor dat de uitgang zo ruisvrij mogelijk blijft.
Hij kan DC, AC of elke golfvorm daartussen leveren, binnen zijn spannings- en stroomlimieten. De versterker is DC-gekoppeld; dat betekent dat als je een DC-spanning aanbiedt, de uitgang een DC-hoogspanning (tot ±150 V) levert, geschaald met de versterking. Dit is nuttig als je naast dynamische signalen ook een stabiele hoogspanningsbias nodig hebt. Omgekeerd kan hij voor AC, indien nodig, hoogfrequente signalen reproduceren bovenop een DC-offset. In essentie bestrijkt hij DC tot aan de gespecificeerde bandbreedte, zodat je de flexibiliteit hebt om statische spanningen, dynamische golfvormen of een combinatie toe te passen (zoals een hoogspanningsbias plus een gesuperponeerd AC-signaal).
Elke 2100HF-unit wordt geleverd met een NIST-traceerbaar kalibratiecertificaat, dat bevestigt dat de uitgang van de versterker onder gedefinieerde omstandigheden voldoet aan de gespecificeerde nauwkeurigheid. Dit betekent dat de fabrikant de unit heeft getest en afgeregeld aan de hand van nationale spanningsstandaarden (en mogelijk de frequentierespons). In de praktijk kun je erop vertrouwen dat de versterking (50×) en het uitgangsbereik correct zijn zoals opgegeven. Na verloop van tijd (of bij intensief gebruik) kan het wenselijk zijn om de unit periodiek opnieuw te kalibreren. Het certificaat vermeldt doorgaans de kalibratiedatum en je kunt de versterker opnieuw laten kalibreren bij geautoriseerde servicecentra om de precisie voor kritische toepassingen te behouden.
