Elektro­statische voltmeters en instrumenten

Trek/Advanced Energy biedt een breed scala aan contactloze AC- en DC-feedback elektro­statische voltmeters met een grote verscheidenheid aan tasters voor het nauwkeurig meten van het oppervlaktepotentiaal tot 20 kV van verschillende en spotgroottes tot slechts 1 mm.

Daarnaast biedt Trek/Advanced Energy ook ultrahoogohmige contactvoltmeters waarmee zeer nauwkeurige contactmetingen kunnen worden uitgevoerd met vrijwel geen ladingsoverdracht, wat een uitstekende ruimtelijke resolutie oplevert voor tests op zeer kleine oppervlakken/IC-leidingen.

Elektrostatische voltmeters en instrumenten

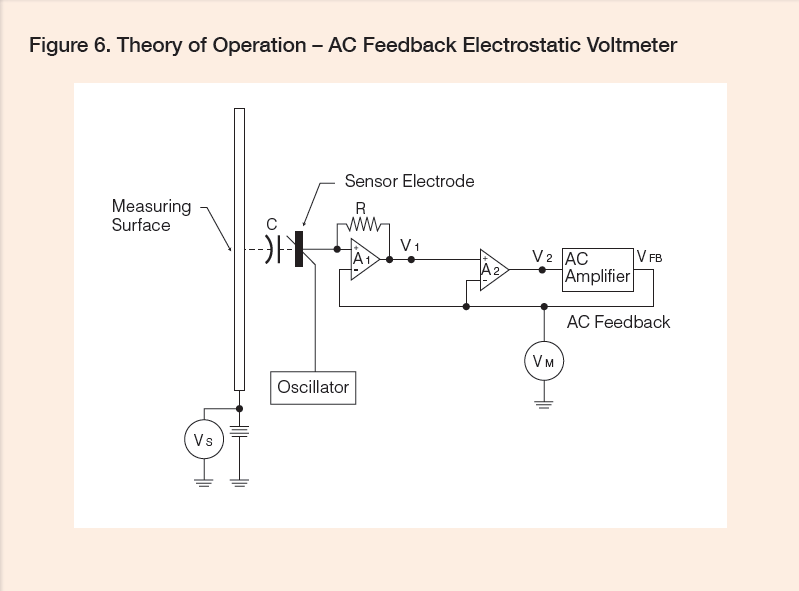

Werkingsprincipe – Elektro­statische voltmeter met AC-feedback

Trek biedt twee soorten elektro­statische voltmeters. De ene productlijn maakt gebruik van DC-feedbacktechnologie, terwijl de andere productlijn is gebaseerd op Treks nieuwe benadering van elektro­statische metingen via gepatenteerde AC-feedbacktechnologie.

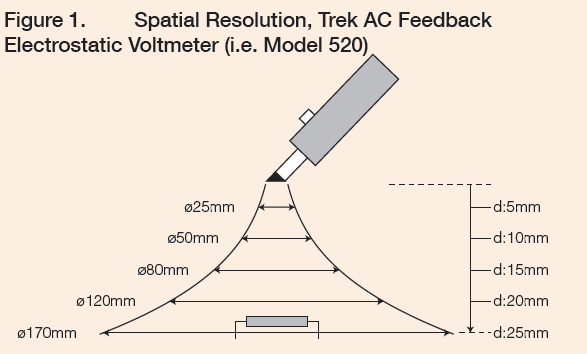

De elektro­statische voltmeters met AC-feedback zijn gebaseerd op een uniek ontwerp dat door Trek is ontwikkeld en gepatenteerd om een aantal problemen op te lossen die gepaard gaan met de technologie van elektro­statische veldmeters. De AC-feedbacktechnologie levert nauwkeurige metingen over een breed bereik van afstanden tussen de taster en het oppervlak, zonder dat er hoge spanning hoeft te worden opgewekt. Vergelijk dit met veldmetertechnologie, die een specifieke vaste afstand vereist om bruikbare metingen te kunnen uitvoeren. Bovendien kan de elektro­statische voltmeter met AC-feedback kleinere oppervlakken meten dan veldmeters, omdat de technologie van Trek het mogelijk maakt de taster dichter bij het oppervlak te plaatsen

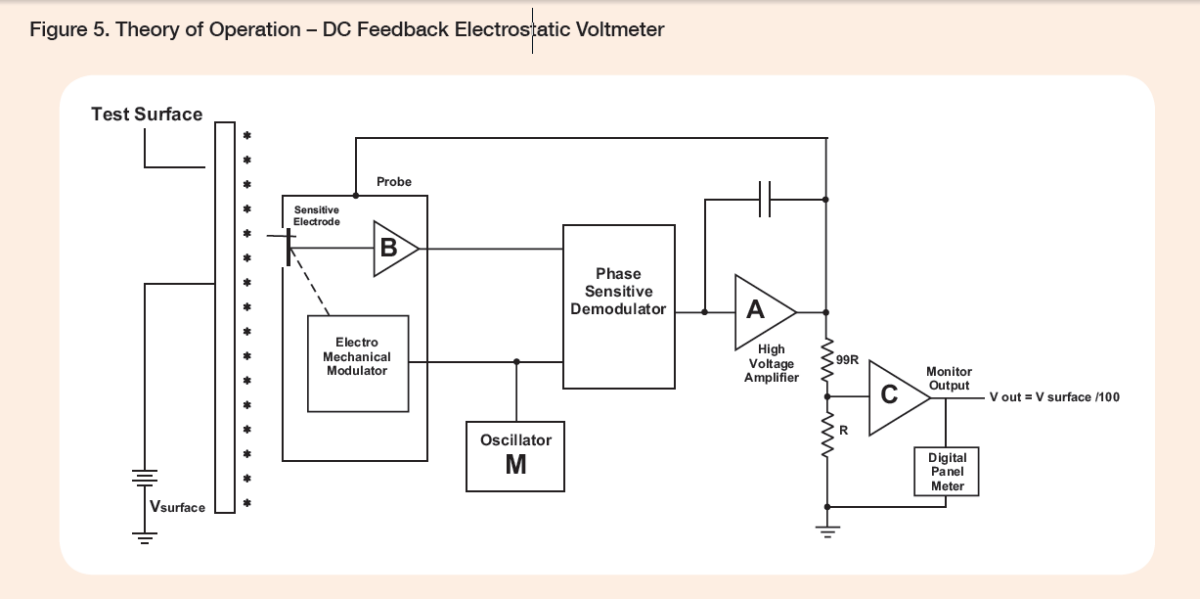

Werkingsprincipe – DC-feedback elektro­statische voltmeter

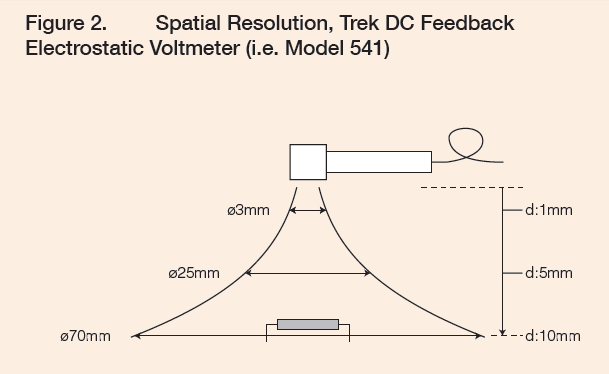

De elektro­statische voltmeters met DC-feedback maken gebruik van een bekende technologie die Trek al meer dan 45 jaar toepast. Het ontwerp maakt gebruik van een veldneutralisatiemethode waarbij het lichaam van de taster wordt aangestuurd naar de te meten spanning. Dit zorgt voor een zeer hoge nauwkeurigheid en een snelle reactietijd. Omdat de taster relatief dicht bij het te meten oppervlak wordt geplaatst (doorgaans 1-2 mm), kan hij zeer kleine oppervlakken meten zonder dat er een boog ontstaat

Downloads

voor Elektrostatische voltmeters en instrumenten

pdf
Precision measurement of electrostatic voltage
Downloaden
pdf
Trek ESD brochure
Downloaden
pdf
Trek 520-523 overview brochure
Downloaden
pdf
Trek 876-884 overview brochure
Downloaden
pdf
Trek 541A overview brochure
Downloaden
pdf
Trek 542A overview brochure
Downloaden
pdf
Trek 341B overview brochure
Downloaden
pdf
Trek 347 overview brochure
Downloaden
pdf
Trek 370 overview brochure
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Handheld en desktop elektro­statische voltmeters met AC-feedback

SeriesMeasurement rangeAccuracy

520

0 to ±2kV DC

Better than ±5% of full scale

523

0 to ±20kV DC

Better than ±5% of full scale

876

0 to ±2kV DC

Better than ±5% of full scale

884

0 to ±20kV DC

Better than ±5% of full scale

541A-1

0 to ±1kV DC

Better than 1% of full scale

541A-2

0 to ±100kV DC

Better than 1% of full scale

542A-1

0 to ±10kV DC

Better than ±5% of full scale

542A-2

0 to ±20kV DC

Better than ±5% of full scale

DC-feedback elektro­statische voltmeters

ModelMeasurement rangeAccuracy

341B

0 to ±20kV

0.1% of full scale

347

0 to ±3kV

0.05% of full scale

370

0 to ±3kV

0.05% of full scale
