EMscanner, EMscannerR, RFScanner, EMC pre-compliance testing

Y.I.C. Technologies is een toonaangevende ontwikkelaar van visuele realtime EMC/EMI pre-compliance testoplossingen voor PCB-ontwerpers, integratie- en verificatie-ingenieurs.

De productfamilie van Y.I.C. Technologies biedt ontwerpteams op bordniveau wereldwijd toonaangevende, zeer snelle magnetische gegevens in het nabije veld om EMC-ontwerpproblemen te helpen diagnosticeren. De scannerproductlijn bestaat uit de EMScanner (hoogfrequente scanner) en de EMScannerR (hoge resolutiescanner).

EMscanner, EMscannerR, RFScanner, EMC pre-compliance testing

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

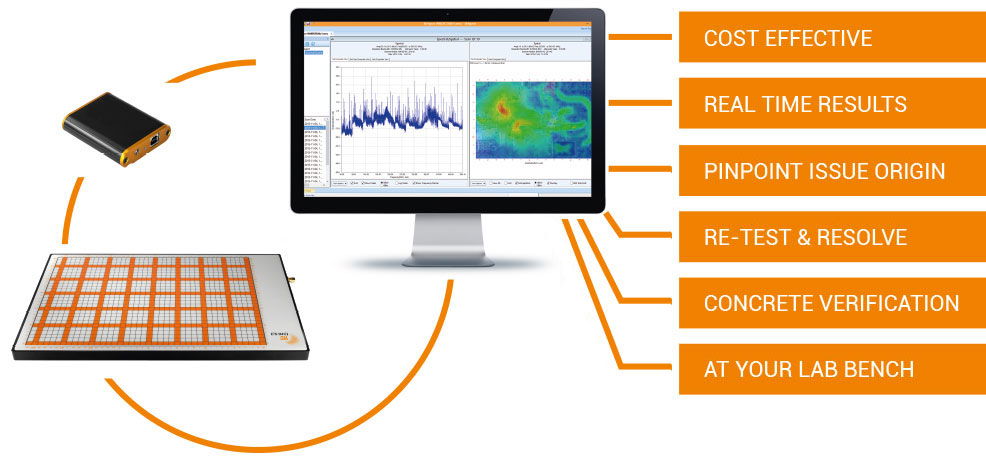

EMScanner / EMScannerR

EMScanner is een zelfstandig werkend zeer-nabij-veld scanapparaat dat wordt aangesloten op een spectrumanalysator of een desktop-pc waarop een kopie van de EMScanner-software draait. Het EMScanner-systeem werkt van 150 kHz tot 8 GHz en levert herhaalbare en betrouwbare resultaten die de oorzaak van een ontwerpfout binnen enkele seconden opsporen.

EMScannerR stelt PCB- en ontwerpingenieurs in staat om EMC/EMI-problemen tussen 150 kHz en 8 GHz te diagnosticeren. EMScannerR biedt 8 resolutieniveaus (60 micron – 7,5 mm). Met resolutie niveau 1 (7,5 mm) kunnen ingenieurs hotspots, stroomlussen of intermitterende problemen in realtime visualiseren. Nadat de onbedoelde stralingsbronnen zijn gelokaliseerd, kunnen ingenieurs inzoomen op het probleem door het resolutieniveau te selecteren op basis van de dichtheid van het printplaatontwerp.

  • Spectrale scan
  • Ruimtelijke scan
  • Piekwaarde vasthouden
  • Continu scannen
  • Spectrale en ruimtelijke vergelijking
  • Scripting
  • Grenslijnen
  • Rapportage en notities

RFScanner

De RFScanner is een tool voor het karakteriseren, meten en diagnosticeren van antennepatronen op uw laboratoriumtafel. Het is een compacte tafelmodel scanner die antennes in uw eigen laboratoriumomgeving in realtime karakteriseert. Hij meet de amplitude en fase van magnetische emissies in het nabije veld en gebruikt deze gegevens om in enkele seconden patronen in het verre veld, bisecties, EIRP en TRP en andere parameters te bepalen. Hij geeft inzicht in de oorzaken van problemen met de prestaties van antennes en helpt bij het opsporen van storingen in stralingspatronen in het verre veld in realtime.

  • Frequentiebereik van 300 MHz tot 6,0 GHz
  • Verre-veldpatronen en bisecties, inclusief EIRP / TRP / PRD, circulaire en lineaire polarisatie en axiale verhoudingspatronen
  • Inzichten in het nabije veld, zoals amplitude- en faseverdeling, binnen enkele seconden beschikbaar
  • Versterkings-, efficiëntie- en S11-grafiek met ondersteunde VNA’s
  • "Real-time" en supersnel
  • Kan worden gebruikt om zowel standalone (d.w.z. passieve) antennes als antennes die zijn ingebouwd in draadloze apparaten (d.w.z. actieve antennes) te evalueren.
  • Eenvoudige installatie en gebruiksvriendelijk

Downloads

voor EMscanner, EMscannerR, RFScanner, EMC pre-compliance testing

pdf
YIC – EMS and RF scanners guide
Downloaden
pdf
YIC – Cable Analysis with Near Field Scanners
Downloaden
pdf
YIC – Exploring the Role of Ground (GND) Layer Beneath the Inductor in Buck Converter Designs
Downloaden
pdf
YIC – Finding EMC Leakage in Cables and Connectors
Downloaden
