Vertragingsfilter

Technologie
RF-filters
Partner
Sangshin

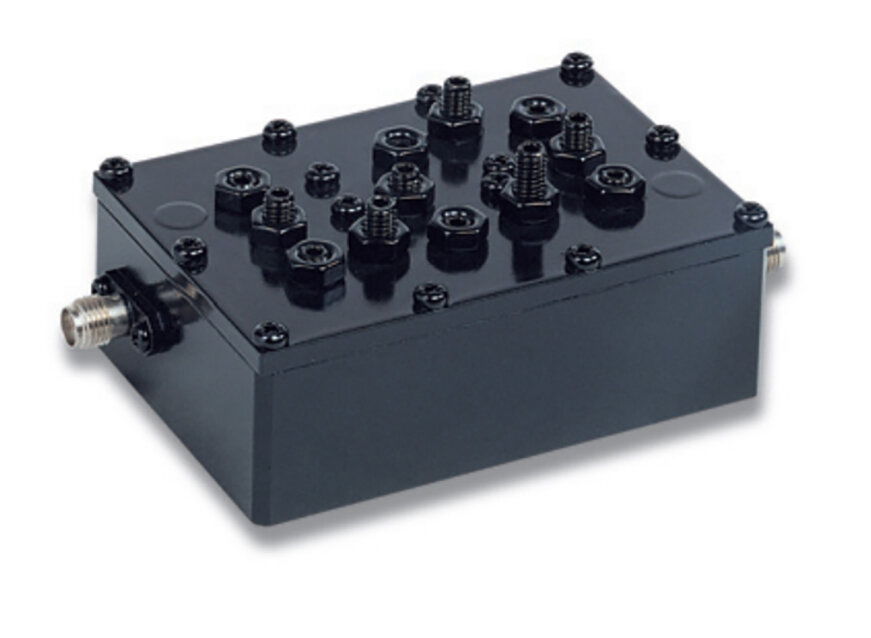

Deze vertragingsfilters met holle kamerontwerp zijn gebaseerd op resonatoren met een hoge Q-factor. Ze zijn afgedekt door een verzilverde behuizing van messing en aluminium.

Door de resonatorindeling te optimaliseren, worden een minimale invoegverlies en een hoge selectiviteit bereikt. Om de 2e en 3e harmonischen te verminderen, zijn resonatoren met een elektrische lengte van minder dan 45 graden gebruikt.

Vertragingsfilter

Bereikkenmerken

Een algemeen overzicht van wat dit bereik te bieden heeft

  • Laag invoegverlies
  • Hoge selectiviteit
  • Breed bereik van bandbreedtes
  • RoHS-conform

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelFC (MHz)BW (MHz)Delay time (nS)Dimension (WxLxH) (mm)

CADL8MR1855S50B

1855

50

12 ± 0.4

182 x 28 x 33

CADL6MR1855S30A

1855

30

6 ± 0.4

72 x 49 x 24

CADL6MR2140S100A

2140

100

8 ± 0.4

70 x 52 x 26
