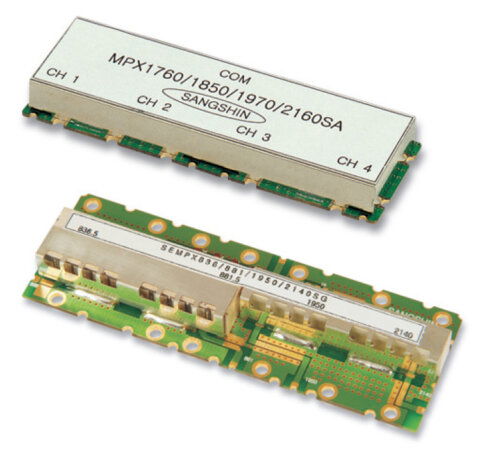

Multiplexer

Deze multiplex filters van Johanson Technology zijn gebaseerd op passieve elementen die een subsysteem vormen, dat wordt vervaardigd met behulp van een beproefd co-fired keramisch proces bij lage temperaturen (minder dan 1000 °C).

Dit leidt tot een verminderd aantal componenten en verhoogt de betrouwbaarheid. Het resultaat is een goed geregelde en afgestemde filter met een kleine voetafdruk en een laag profiel. Het lage verlies van de filter wordt bereikt door de hoge Q-factor.

Multiplexer

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • Minder componenten
  • Hogere betrouwbaarheid
  • Miniatuurformaat
  • Hoge Q, laag verlies
  • Gecontroleerde impedantie
  • Omgevingsstabiliteit
  • Snelle prototyping
  • Kosteneffectief

Downloads

voor Multiplexer

pdf
Johanson Technology – Product Catalogue
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelFrequency (MHz)Insertion loss max. (dB)Attenuation (dB)Case size (EIA)

0500DP44A1215

950-1450

200-750

1650-2150

3.9

2.3

3.8

30.0 min. @ 200-750MHz

30.0 min. @ 1650-2150MHz

30.0 min. @ 950-1450MHz

1812

1407DP15A2450

824-960

1880

1990

2500

0.6

1.0

1.5

2.0

For low band:

15 min. @ 2400-2500 MHz

For high band:

20 min. @ 824-1990 MHz

0805

1590TP15A5500

1560-1606

2400-2500

4900-5950

0.9

1.1.

1.0

15 min. @ 2400 ~ 2500 MHz

20 min. @ 4900 ~ 5950 MHz

25 min. @ 1560 ~ 1606 MHz

20 min. @ 4900 ~ 5950 MHz

20 min. @ 1560 ~ 1606 MHz

0805

1600DP14B2450

1550-1580

1610

2500

6000

0.6

0.7

0.7

0.6

12 min. @ 2400-2500 MHz

12 min. @ 4900-6000 MHz

20 min. @ 1550 – 1610 MHz

2100DP39A2600

617-960

1427-1661

1710-2200

2300-2496

2496-2700

3300-3400

3400-3600

3600-3800

5150-5925

0.4 max

0.5 max

0.6 max

0.7 max

1.0 max

1.5 max

1.2 max

0.9 max

1.0 max

15 min. @3300 – 3400MHz 20 min. @3400 – 3800MHz 25 min. @5150 – 5925MHz

For High Band:

30 min. @617 – 960MHz

27 min. @1427 – 1511MHz

21 min. @1710-2700MHz

1008

2100DP39A2600E-AEC

617-960

1427-1661

1710-2200

2300-2496

2496-2700

3300-3400

3400-3600

3600-3800

5150-5925

(See Datasheet)

15 min. @3300 – 3400MHz

20 min. @3400 – 3800MHz

25 min. @5150 – 5925MHz

For High Band:

20db min. @ 7.2-7.5GHz

18db min. @ 9.8-11.8GHz

0603
