LC laagdoorlaatfilters

Technologie
RF-filters
Partner
Sangshin

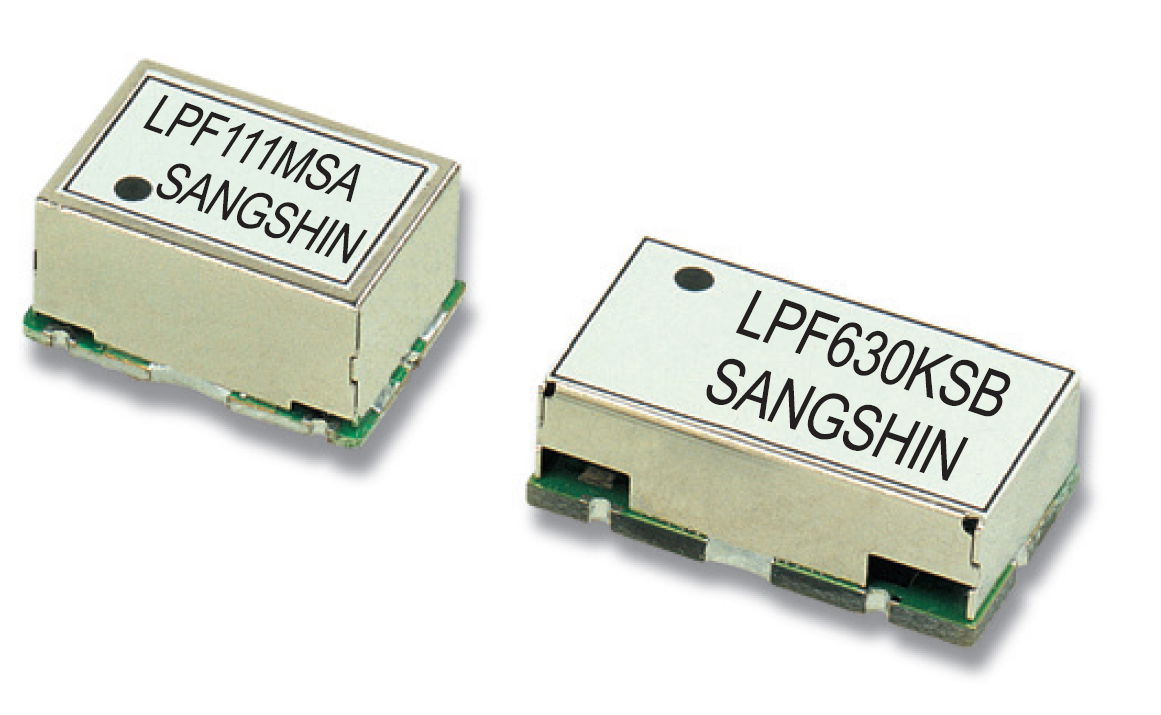

Deze serie LC-laagdoorlaatfilters van Sangshin biedt een reeks filters voor lagere frequenties in het bereik van 100 kHz tot 400 MHz. Ze bestaan uit inductieve en capacitieve elementen en hun geoptimaliseerde ontwerp biedt hoge prestaties tegen concurrerende kosten.

Een laag invoegverlies en hoge frequentieselectiviteit zijn andere voordelen in alle beschikbare frequentiebereiken.

Er zijn ook aangepaste ontwerpen beschikbaar om aan uw eisen te voldoen. Neem contact met ons op voor meer informatie.

Geschikt voor toepassingen zoals:

  • PCS
  • DCS
  • GPS
  • Draadloos LAN
LC laagdoorlaatfilters

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

  • Gecombineerde componenten
  • Laag invoegverlies
  • Hoge frequentieselectiviteit
  • Breed frequentiebereik 100 kHz – 400 MHz
  • Bedrijfstemperatuurbereik (-30 °C tot + 85 °C)
  • Notch-filters beschikbaar
  • Tape en reel beschikbaar
  • RoHS-conform

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelCenter frequencyBandwidthInsertion lossAttenuation (dB)

LPKF630KSB

630 kHz

10 – 630 kHz

1 dB

40 @ 1.75 MHz

LPF20MSC

20 MHz

DC – 20 MHz

1 dB

40 @ 40~80 MHz

LPF438MHz

438.56 MHz

+/- 0.5 MHz

1.5 dB

65 @ 877.12 MHz

LPF550S100A

550 MHz

450 – 550 MHz

1 dB

50 @ 800 MHz

LPF1300SA

1300 MHz

0.3 – 1300 MHz

1 dB

40 @ 2000 MHz

LPF1590MHz

1590 MHz

1 – 1590 MHz

1.5 dB

25 @ 6000 MHz

LPF1630MHz

1630 MHz

1-1630 MHz

1.5 dB

25 @ 6000 MHz

LPF2700MHz

2700 MHz

2500 – 2700 MHz

1.8 dB

35 @ 5000~ 5400 MHz
