LC Hoogdoorlaatfilters

Technologie
RF-filters
Partner
Sangshin

Sangshin biedt een reeks LC-hoogdoorlaatfilters in een lagere frequentiebereik van 100 kHz tot 400 MHz.

De filters zijn gebaseerd op discrete condensatoren en inductoren. Het geoptimaliseerde ontwerp biedt hoge prestaties tegen een concurrerende prijs.

Een laag invoegverlies en hoge frequentieselectiviteit zijn andere voordelen in alle beschikbare frequentiebereiken.

Aangepaste ontwerpen zijn ook beschikbaar – neem contact met ons op voor meer informatie.

Geschikt voor toepassingen zoals: PCS, DCS, GPS, GSM, Draadloos LAN, DMB/DAB, WIBRO/WIMAX, CATV.

LC Hoogdoorlaatfilters

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • Gecombineerde componenten
  • Laag invoegverlies
  • Hoge frequentieselectiviteit –*Breed frequentiebereik

    100 kHz – 400 MHz

  • Bedrijfstemperatuurbereik (-30 °C tot + 85 °C)
  • Verkrijgbaar in BPF, LPF, DPX
  • Tape en reel beschikbaar
  • RoHS-conform

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelCentre frequencyBandwidth (MHz)Insertion lossAttenuation (dB)

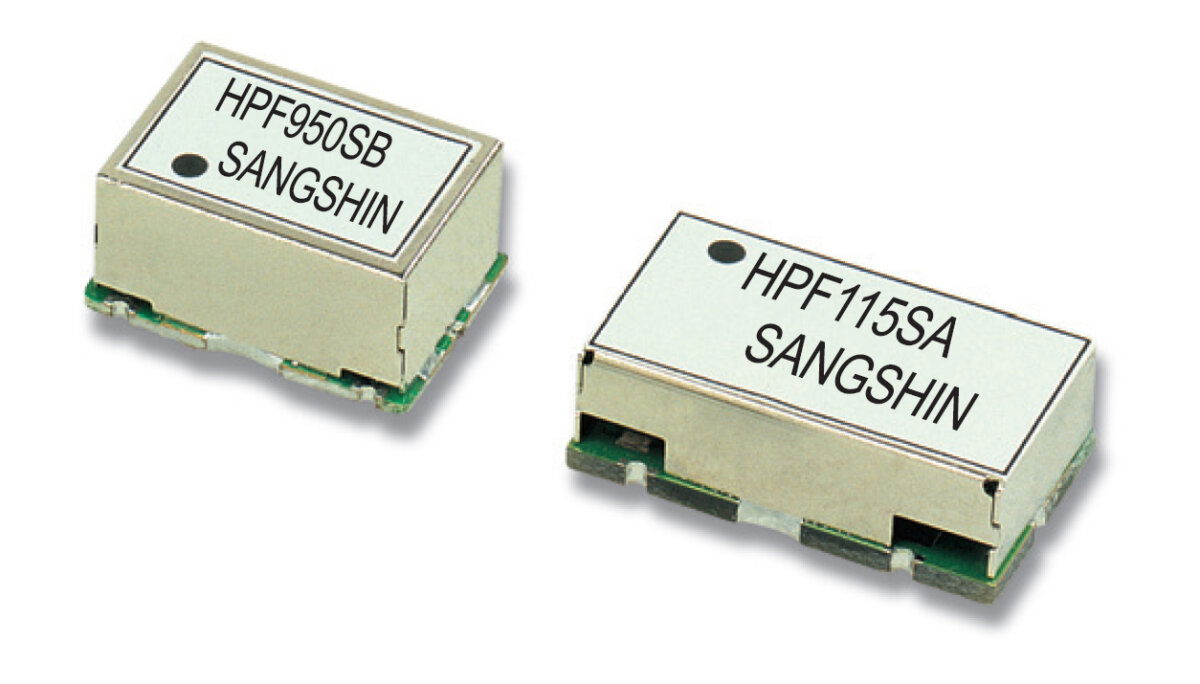

HPF110S20A

110 MHz

110 – 130

1.5 dB

65 @ 80 MHz

HPF115SA

115 MHz

115 – 200

2 dB

5 @ 110 MHz

HPF400SA

400 MHz

400 – 2700

2 dB

35 @ 315~317 MHz

HPF950SB

950 MHz

950 – 2150

1.5 dB

15 @ DC~870 MHz

HPF1300MHz

1300 MHz

1300 – 2700

3 dB

40 @ DC~600 MHz
