Multiplexer / Demultiplexer (WDM)

AC Photonics heeft een uitgebreid assortiment WDM-filters, modules, componenten en subsystemen die zijn ontworpen voor typische communicatietoepassingen zoals CWDM- en DWDM-netwerken, glasvezeloptische versterkernodes, CATV- en breedbandglasvezeloptische systemen, apparatuur voor golflengterouting en langeafstands-/metro-/toegangscommunicatienetwerken.

MWDM (Micro-Optics WDM) componenten worden aangeboden voor vele geselecteerde operationele golflengtebereiken met opties voor hoge kanaalisolatie, pass/reflect kanalen, multi-mode (MM) of single mode (SM) vezeltypes, en specificatiegrensdefinitie door middel van standaard/premium/super grade prestatieselectie.

AC Photonics MWDM apparaten maken gebruik van dunne film coating technologie die in eigen ontwerp is ontwikkeld, met non-flux metaalbinding en een epoxy-vrij optisch pad.

Multiplexer / Demultiplexer (WDM)

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

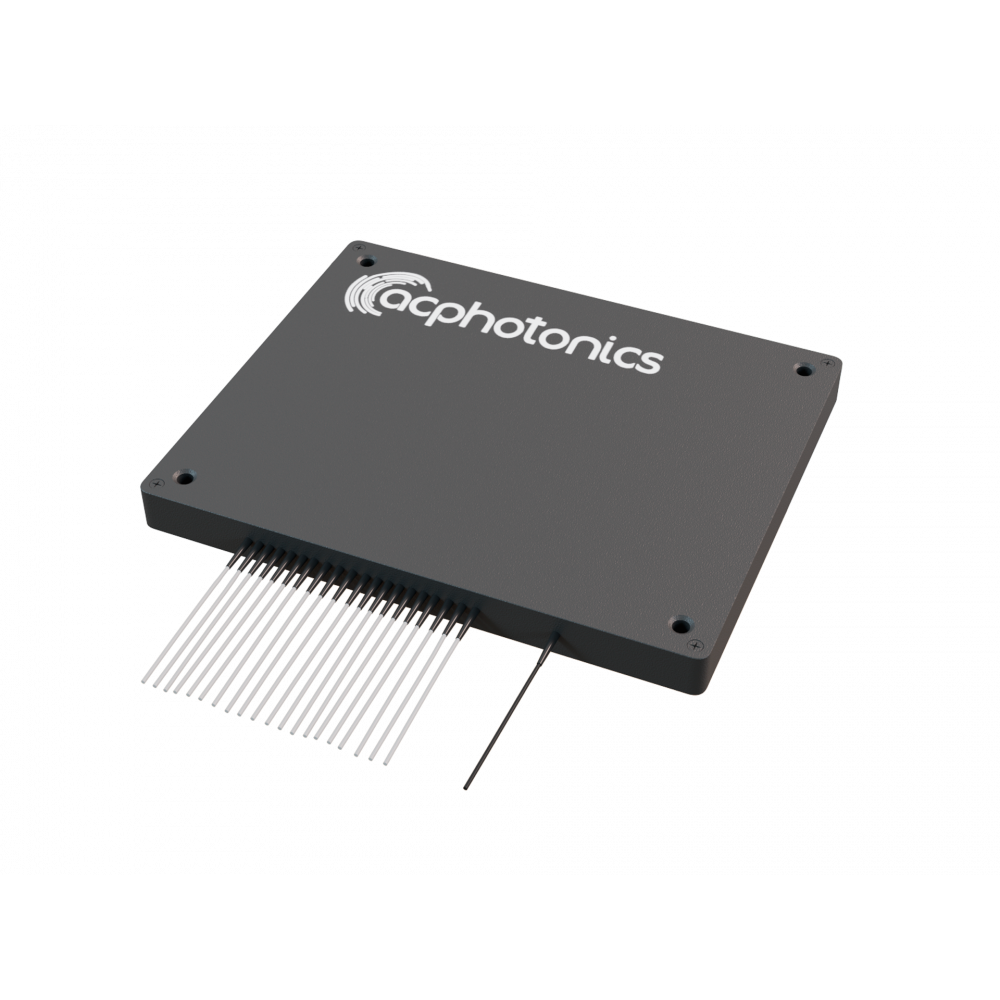

  • DWDM 200 GHz ITU-kanaalafstandsmodules met lage invoegverlies, brede doorlaatband en hoge kanaalisolatieprestaties voor configuraties met 4/8/16 kanalen met optionele 1% tap, 1310 nm express en/of upgrade-poorten
  • DWDM 100 GHz ITU-kanaalafstandsmodules beschikbaar met 4/8/16/32-kanaalsconfiguraties met optionele 1% tap, 1310 nm express- en/of upgrade-poorten
  • OADM-modules (Optical Add/Drop Multiplexer) worden aangeboden in een enkelkanaals- of dubbelkanaalsconfiguratie voor 100 GHz of 200 GHz ITU-kanaalafstand en CWDM-rasteropties
  • CWDM-modules worden aangeboden in 4 / 8 / 16 / 18 kanaaltypes (standaardverpakking) en in 4 of 8 kanalen, enkelzijdig of dubbelzijdig in een compacte verpakking voor toepassingen met beperkte afmetingen
  • Banddoorlaat-/randdoorlaatfilteropties voor C-band 1550 doorlaat, S-band 1480 doorlaat, L-band 1585 doorlaat of aangepaste types zijn configureerbaar voor toepassingen in DWDM-systemen
  • MWDM-componenten zijn verkrijgbaar in verschillende configuraties, waaronder C-band rood-blauw pass, L-band rood-blauw pass, C-band supervisiekanaal, L-band supervisiekanaal en triplexer

Downloads

voor Multiplexer / Demultiplexer (WDM)

pdf
AC Photonics – Products Brochure
Downloaden
pdf
AC Photonics – Capabilities Sub-System Design
Downloaden
pdf
AC Photonics – Case Study Data Center
Downloaden
pdf
AC Photonics – Case Study Telecom Equipment
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

WDM product typeWavelength range(s) (nm)No. of channelsApplications

CWDM Mux/Demux

1270 to 1610

4 to 18 (+ Upgrade & 1310)

WDM/Access Network, Telecommunications, Cellular

Compact CWDM Mux/Demux

1270 to 1610

4 to 8 (+1)

Broadband Systems, Optical Add/Drop, Instrumentation

CWDM 1-/2-Channel OADM

1270 to 1610

1 to 2

CWDM Add/Drop Networking, CATV Fiber-based Systems

1×2 CWDM

1270 to 1610

2

Line Monitoring, Fiber Optic Amplifiers, Access/Cellular Networks

200 GHz DWDM Mux/Demux

ITU 200 GHz Grid

4 to 16 (+ Upgrade, 1310 & 1% Tap)

DWDM Networks. CATV, FO Amplifiers, Wavelength Routers

100 GHz DWDM Mux/Demux

ITU 100 GHz Grid

4 to 32 (+ Upgrade, 1310 & 1% Tap)

DWDM Networks. CATV, FO Amplifiers, Wavelength Routers

DWDM 1-/2-Channel OADM

1530.33 to 1560.61

1 to 2

DWDM Add/Drop, CATV Systems, Fiber Amplifiers

1×2 DWDM

1530.33 to 1560.61

2

DWDM Channel Add/Drop, DWDM Networking, Wavelength Routing

Band Pass Filter

1400 to 1640

1

DWDM Systems

Edge Pass Filter

1450 to 1565

1

DWDM Systems

MWDM

800 to 1600

2

System Monitoring, FO Instrumentation, FO Amplification, WDM Systems, Fiber Lasers
