FO-apparaten voor bewaking en conditionering

Het assortiment van AC Photonics op het gebied van glasvezel (FO) vermogensbewakingsproducten omvat een selectie van fotodiodes (PD), tap-fotodiodes, vezelvervormers, Single Mode (SM) naar Multi-Mode (MM) vezelconverters en collimators voor enkelvoudige/dubbele/meervoudige vezels of polarisatiebehoudende (PM) vezels. Fotodiodes zijn standaard verkrijgbaar als InGaAs PIN, hooglineaire InGaAs PIN, mini InGaAs PIN en een high-speed PIN voor 800-900 nm. Tap-fotodiodes zijn verkrijgbaar als uni- en bi-directionele hybride apparaten waarin een dunne-film tap en PIN zijn geïntegreerd met tapverhoudingen van 1-10%. De vezelverwarrer- en converterproducten zijn zeer geschikt voor test- en meet- en instrumentatietoepassingen.

FO-apparaten voor bewaking en conditionering

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

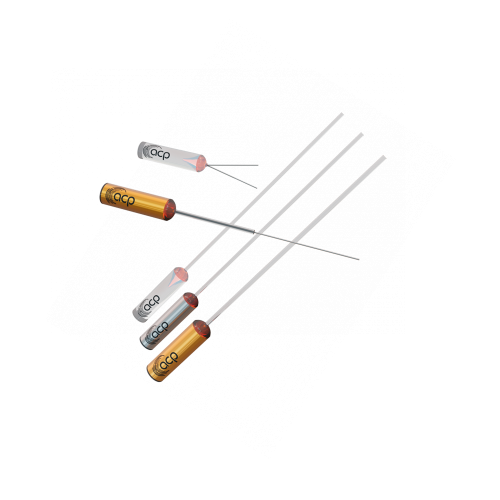

  • Enkelvoudige/dubbele/multivezel collimators hebben een laag invoegverlies en lage terugreflectie en zijn bijzonder geschikt voor laboratoriumgebruik, collimatie van laserstralen en vezel-naar-vezel koppelingstoepassingen
  • SM naar MM vezelconverters beschikbaar voor 850 nm, 1310 nm, 1550 nm standaardgolflengten of op maat
  • Uni- en bi-directionele geïntegreerde tapdetectoren hebben een laag invoegverlies en polarisatieafhankelijke verliezen in combinatie met een lage donkere stroom, alles in een zeer compacte behuizing
  • PM-vezelcollimatoren bieden een hoge extinctieverhouding van 20 dB (typisch) en 22 dB (minimaal) en zijn verkrijgbaar in configuraties met één of meerdere vezels
  • Mini InGaAs PIN-fotodiode heeft een actief oppervlak van 300 µm met een breed werkingsgolflengtebereik van 1000 tot 1600 nm
  • De snelle 800-900 nm PIN-fotodiode kan worden geconfigureerd met HI780-, 50/125- of 62,5/125-vezeltypes of op maat gemaakt
  • De MM-vezel scrambler heeft een laag invoegverlies in beide richtingen en biedt volledig gevulde modusverdelingskenmerken

Downloads

voor FO-apparaten voor bewaking en conditionering

pdf
AC Photonics – Products Brochure
Downloaden
pdf
AC Photonics – Capabilities Component Design
Downloaden
pdf
AC Photonics – Case Study Telecom Equipment
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Photodiode typeFibre pigtailWavelength range (nm)Typical applications

Highly Linear InGaAs

Bare Fibre, 900 µm Jacket

1000 to 1650

Communications Systems, Power Monitor, Analog Receivers

InGaAs PIN

Bare Fibre, 900 µm Jacket, Free Space

1000 to 1650

DWDM Power Monitoring, EDFA Gain and Power Monitor, OADM, OXC, Communications Systems

Mini InGaAs PIN

Bare Fibre, 900 µm Jacket

1000 to 1650

Communications Systems

High-Speed 860 nm PIN

Bare Fibre, 900 µm Jacket, Free Space

800 to 900

Communications Systems

Uni- and Bi-directional Tap

Bare Fibre, 900 µm Loose Tube

1270 to 1350,

1510 to 1590,

1570 to 1610,

1270 to 1350/1510 to 1610

EDFA Power Control, DWDM Monitoring, Network Switching

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Product typeFibre typePigtail styleOperating wavelength (nm)Bandwidth (nm)

MM Fibre Scrambler

50/125, 62.5/125

Bare Fiber, 900 µm Loose Tube, 3mm Jacket, 2mm Jacket

850, 1310, 1550, Custom

±40

SM to MM Fibre Converter

50/125, 62.5/125, 100/140

Bare Fiber, 900 µm Loose Tube, 3mm Jacket, 2mm Jacket

850, 1310, 1550, Custom

±50

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Collimator typeOperating wavelength (nm)Beam diameter / lens (mm)Fibre typeWorking distance (mm)

Single Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.45 / Փ1.8

≤ 0.35 / Փ1.0

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

Dual Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.45 / Փ1.8

≤ 0.35 / Փ1.0

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

Multi-Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.50 / Փ1.8

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

PM Fibre

1310±30, 1550±30, Custom

– / Փ1.8 Lens

– / Փ1.0 Lens

PM1310, PM1550

1 to 70
