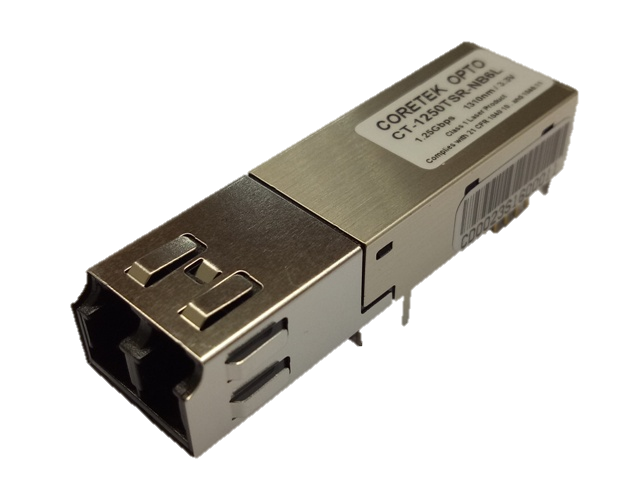

Digitale zendontvangers met kleine vormfactor (SFF)
- Technologie
- Glasvezel optische zendontvangers
- Partner
- Coretek
SFF-zendontvangers voldoen aan de Multiple Supplier Agreement (MSA) voor zowel 2×5 als 2×10 pinning. De 2×7 pin-indeling volgt de 2×5 MSA met vier extra pinnen die toegang bieden tot de digitale diagnose- en snelheidsselectiefuncties.
De zendontvangers gebruiken een enkele 3,3 V-voeding en industriestandaard LVPECL voor gegevensoverdracht en TTL-niveaus voor besturing/indicatie met betrekking tot de functies Zender uitschakelen of Signaaldetectie.
De mini-SFF heeft een 1×8-pin-footprint in een kunststof behuizing met metalen afscherming voor uitstekende EMI-prestaties in een miniatuurbehuizing.
Bereikfuncties
Een overzicht op hoog niveau van wat dit bereik te bieden heeft
- Zendontvangers voor multimode- en singlemode-glasvezel met opties voor dubbele of enkele glasvezelconnectoren (LC duplex of SC simplex)
- Superieure optische en elektrische prestaties, geoptimaliseerd voor lage vermogensdissipatie-eisen
- Commerciële en industriële temperatuurbereiken maken de inzet van verbeterde ontwerpen voor bedrijfskritische toepassingen mogelijk
- 2×7 en 2×10 pinning inclusief digitale of analoge monitoringfuncties voor bewaking van de verbindingskwaliteit binnen netwerken
- Versies met dubbele Tx en dubbele Rx bieden een unieke, ruimtebesparende methode voor het aansluiten van toepassingen die een unidirectionele gegevensstroom vereisen
- Op standaarden gebaseerde ontwerpen voor Fast/Gigabit Ethernet, Fibre Channel en SONET/SDH-compatibele verbindingen
- Aangepaste behuizing, pinning of andere verbeteringen beschikbaar
- Gegevenssnelheden van 10 Mb/s tot 2,67 Gb/s
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Product family | Data rate (Gb/s) | Distances (km) | Dual Fiber / Bi-Directional | Wavelengths (nm) | DDMI / Monitoring | Temperature range (°C) |
|---|---|---|---|---|---|---|
2×5 SFF Transceiver | 0.1 to 2.67 | 0.5 to 120 | Both | 850 / 1310 / 1550 / CWDM | No | 0 to 70 / -40 to 85 |
2×7 SFF Transceiver | 0.1 to 1.25 | 0.5 to 15 | Dual Fibre | 850 / 1310 | Yes | 0 to 70 / -40 to 85 |
2×10 SFF Transceiver | 0.1 to 1.25 | 0.5 to 20 | Both | 850 / 1310 / 1550 | Yes | 0 to 70 / -40 to 85 |
1×8 Mini-SFF Transceiver | 0.1 to 1.25 | 0.5 to 10 | Dual Fibre | 850 / 1310 | No | 0 to 70 / -40 to 85 |
2×5 SFF Dual Tx / Dual Rx | 0.1 to 2.1 | 2 to 10 | Dual Channel | 1310 | No | 0 to 70 / -40 to 85 |
