RedLink® zenders en ontvangers

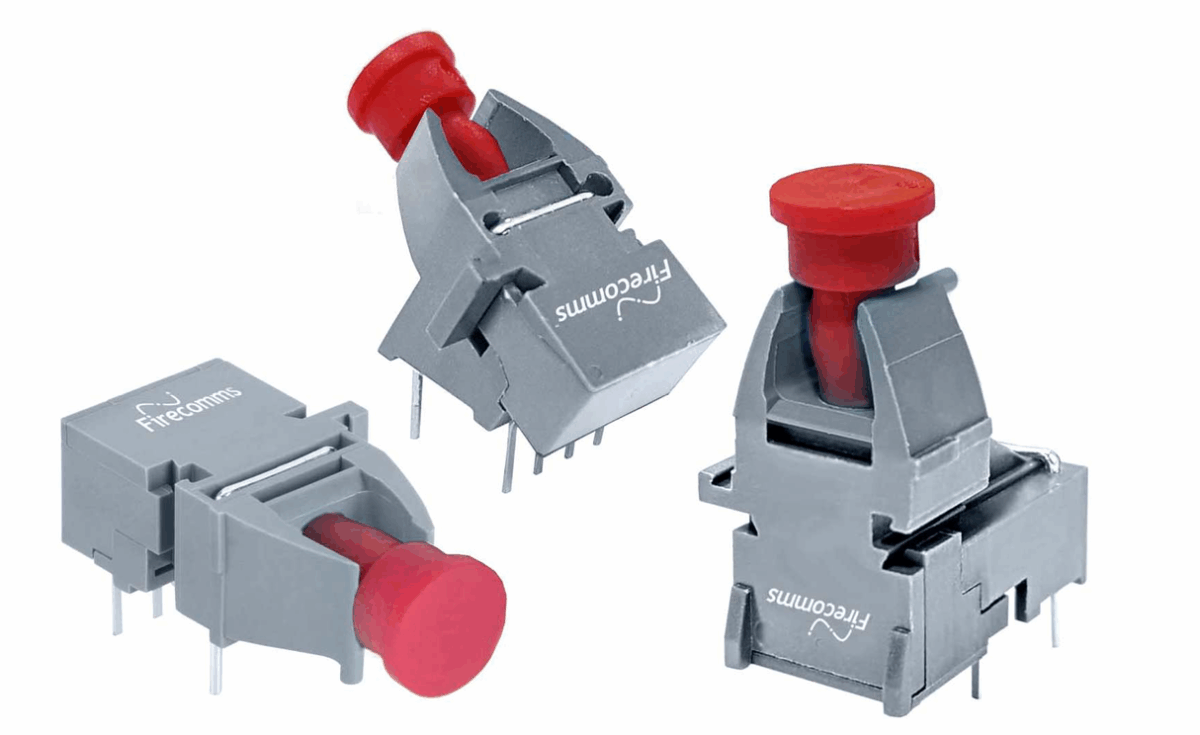

De RedLink-zenders maken gebruik van een zichtbare rode golflengte, zijn intrinsiek oogveilig, vereisen een lage bedrijfsstroom en zijn zeer betrouwbaar, waardoor ze perfect geschikt zijn voor automatisering, industriële besturing, communicatie en spanningsisolatietoepassingen.

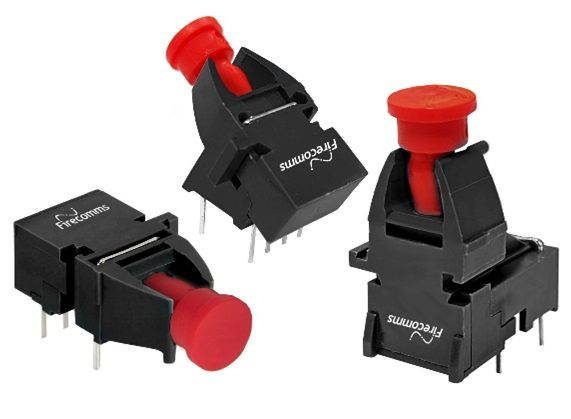

RedLink-ontvangers zijn robuuste optische componenten die rood licht omzetten in elektrische gegevens door middel van geïntegreerde puls- en vervormingscircuits. Net als de zenders zijn ook de ontvangers verkrijgbaar in zowel inverterende als niet-inverterende uitvoeringen.

Om installatie in veel verschillende omgevingen mogelijk te maken, is het assortiment RedLink-componenten verkrijgbaar in horizontale, verticale en een 30° gekantelde uitvoering.

RedLink® zenders en ontvangers

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

  • Typische ondersteunde afstanden zijn 50 meter stapindex POF en 100 meter 200 µm PCS/HCS®-vezel
  • Zowel 3,3 V als 5 V DC-voedingsrails kunnen worden gebruikt met een ruime tolerantie van 10% in voedingsvariatie
  • Breed bedrijfstemperatuurbereik van -40 tot 85 °C
  • Push Pull TTL-compatibele CMOS voor 50 MBd-componenten
  • 1 MBd-apparaten zijn ideaal voor het schakelen van thyristor-gate-drivers en het direct schakelen van SCR’s en IGBT’s
  • RoHS-conform en UL 94 V-0 vlamvertragend ontwerp
  • Ondersteunde standaarden zijn onder andere MODBUS, CAN-Bus, Profibus, RS232 en RS485
  • Speciale groene golflengte zichtbare LED (530 nm) versie beschikbaar voor DC tot 1 MBd en toepassingen met een verlengde lengte tot 200 meter
  • De analoge ontvanger (Si PD) kan eenvoudig worden gebruikt voor lichtdetectie of in communicatieverbindingen door toevoeging van een externe TIA

Downloads

voor RedLink® zenders en ontvangers

pdf
Firecomms – Overview Brochure
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Data ratesOrientationColourTypesPolarityPart numbers

DC to 50 MBd

Horizontal, Vertical, Tilted

Black, Grey

Tx, Rx

Inverting, Non-Inverting

FT50MxxR

FR50MxxR

DC to 10 MBd

Horizontal, Vertical, Tilted

Black, Grey

Tx, Rx

Inverting, Non-Inverting

FT10xxxR

FR10xxxR

DC to 5 MBd

Horizontal, Vertical, Tilted

Blue, Grey

Tx, Rx

Inverting, Non-Inverting

FT05xxxR

FR05xxxR

DC to 2 MBd

Horizontal, Vertical, Tilted

Blue

Rx

Inverting

FR20DxIR

DC to 1 MBd

Horizontal, Vertical, Tilted

Blue, Grey, Green

Tx, Rx

Inverting, Non-Inverting

FT01xxxR

FR01xxxR

FT01MHNG

Analog

Horizontal, Vertical, Tilted

Blue

Rx

Inverting

FR00AxAR
