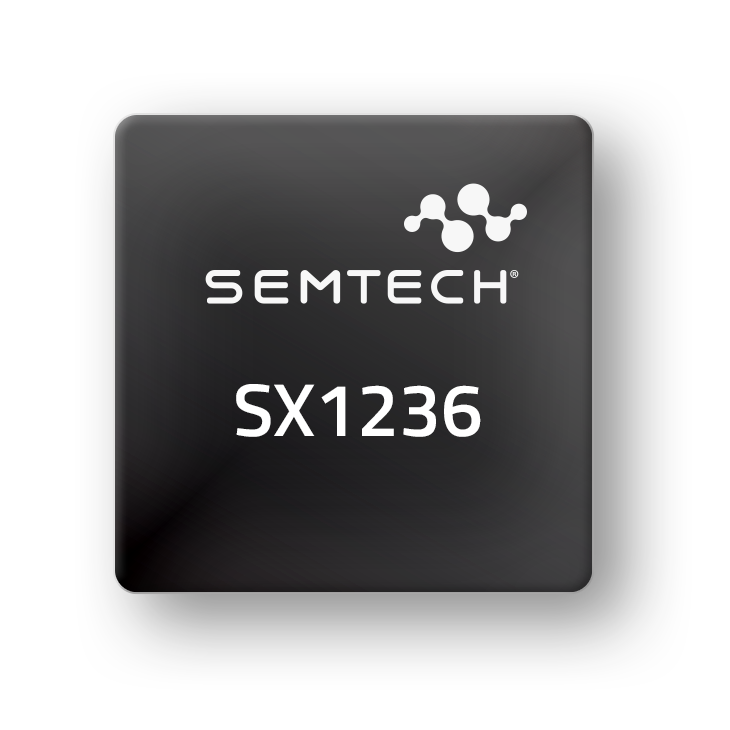

SX1236 Transceiver, (G)FSK, (G)MSK, OOK, +20dBm, 300kbps, QFN-28

Technologie
ISM-band SoC's
Partner
Semtech (formerly Sierra Wireless)

De SX1236 is een volledig geïntegreerde ISM-band zendontvanger die bi-band-bediening ondersteunt in de meeste gelicentieerde sub-GHz-banden met minimale externe componenten. Hij combineert een hoog linkbudget met een laag stroomverbruik in alle bedieningsmodi.

Een 143 dB linkbudget wordt bereikt door een laagruis-CMOS-ontvanger en tot +20 dBm zendvermogen. Ingebouwde vermogensversterkers kunnen volledig geregeld werken voor consistente RF-prestaties of direct vanuit de voeding voor maximale efficiëntie.

SX1236 Transceiver, (G)FSK, (G)MSK, OOK, +20dBm, 300kbps, QFN-28
IntroKenmerkenDownloadsContact

Functies van het assortiment

Een algemeen overzicht van wat dit assortiment biedt

  • Maximale linkbudget: 143 dB
  • Constante RF-uitgang: +20 dBm (100 mW) versus voedingsspanning
  • Hoogrendement vermogensversterker: +14 dBm
  • Programmeerbare bitsnelheid: tot 300 kbps
  • Hoge gevoeligheid: tot -123 dBm
  • Robuuste voorkant: IIP3 = -11 dBm
  • Uitstekende blokkeerimmuniteit
  • Lage RX-stroom: 10,8 mA; 200 nA registerretentie
  • Volledig geïntegreerde synthesizer met een resolutie van 61 Hz
  • Ondersteunt FSK, GFSK, MSK, GMSK en OOK modulatie
  • Ingebouwde bitsynchronisator voor klokherstel
  • Preambule-detectie
  • Dynamisch bereik RSSI: 127 dB
  • Ultra-snelle AFC (Automatische Frequentie Controle)
  • Pakketengine tot 256 bytes met CRC
  • Ingebouwde temperatuur­sensor en indicator voor lage batterij

Downloads

voor SX1236 Transceiver, (G)FSK, (G)MSK, OOK, +20dBm, 300kbps, QFN-28

pdf
SX1236 – 137 MHz to 1020 MHz Low Power Bi-Band Transceiver
Downloaden
