Sub-1 GHz ISM-radio’s en SoC’s

Technologie
ISM-band SoC's
Partner
Amiccom

AMICCOM biedt een grote verscheidenheid aan apparaten voor draadloze toepassingen onder 1 GHz. Naast de kale radio-IC’s, die meestal via SPI worden aangesloten op een MCU naar keuze van de klant, zijn sommige ook verkrijgbaar met een bijgevoegde applicatie-MCU, een zogenaamde SoC (System on Chip).

Het portfolio varieert van apparaten met een lage datasnelheid en smalband tot chipsets voor transmissiesnelheden tot 2 Mbps. Het hoge TX-uitgangsvermogen (tot +20dBm) en de goede gevoeligheid maken extra externe hardware (zoals versterkers of FEM’s) in de meeste gevallen overbodig.

Een zeer laag stroomverbruik, vooral in continue RX-modus, is een belangrijk kenmerk van veel onderdelen. De zogenaamde "Wake-On-Radio" (WOR)-functie en geïntegreerde pakketverwerkingsfuncties verminderen de werklast voor de applicatie-MCU, wat verder helpt om stroom te besparen en de batterijduur te verlengen.

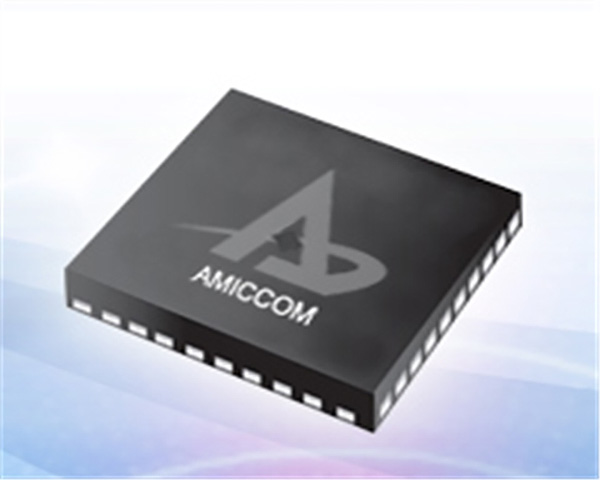

Sub-1 GHz ISM-radio's en SoC's
IntroKenmerkenDownloadsSpecificatiesContact

Bereikkenmerken

Een algemeen overzicht van wat dit bereik te bieden heeft

  • TX-, RX- en TRX-apparaten voor het frequentiebereik [169 … 915] MHz beschikbaar
  • Ondersteunde modulatietypen: ASK/OOK (speciale apparaten); (G)FSK)
  • Draadloze gegevenssnelheid: tot 2 Mbps
  • TX-uitgangsvermogen: tot +20dBm (100mW)
  • RX-gevoeligheid: bijv. tot -117dBm @ 868MHz; datasnelheid 2kbps; IF BW = 50kHz (alleen ter illustratie, aangezien deze parameter sterk afhankelijk is van de modulatie/ontvangerinstellingen)
  • Stroomverbruik in continue RX-actieve modus: tot ~5mA
  • TX/RX payload data FIFO
  • Geïntegreerde pakketverwerker met CRC, FEC en data whitening-opties
  • "Wake on Radio" (WOR): de radio kan luisteren naar inkomende pakketten of vooraf gedefinieerde payloads autonoom verzenden, zonder constante interactie van de MCU, met door de gebruiker gedefinieerde intervallen
  • Veelgebruikte QFN-type pakketten

Downloads

voor Sub-1 GHz ISM-radio's en SoC's

pdf
Amiccom product guide
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Radio-IC’s (selectie)

Part NumberFrequency [MHz]Data Rate [kbps]Max. TX power [dBm]Additional features summary

A7128

433 … 915

… 2000

+10

(G)FSK; QFN20 4×4 package

A7129

315 … 915

… 250

+13

(G)FSK; ultra-low RX current; QFN24 4×4 package

A7136

169 … 915

… 500

+20

(4)(G)FSK; high performance, narrow-band; integrated DC/DC buck converter; QFN24 4×4 package

A7169

315 … 915

… 500

+20

(G)FSK; ultra-low RX current; small size QFN16 3×3 package

A7328

433 … 915

… 2000

+10

(G)FSK; QFN16 4×4 package; TX only complement to A7128 TRX and others

Radio-SoC’s (selectie)

Part NumberCPU typeRAM [kB]Code memory [Flash; kB]Additional features summary

A9129

8051

4

16

I2C, SPI, UART, PWM x2, ADC; based on A7129 radio; QFN48 6×6 package

A9129M0

ARM Cortex-M0

16

128

I2C, SPI, UART, PWM x2, ADC; based on A7129 radio; QFN40 5×5 package
