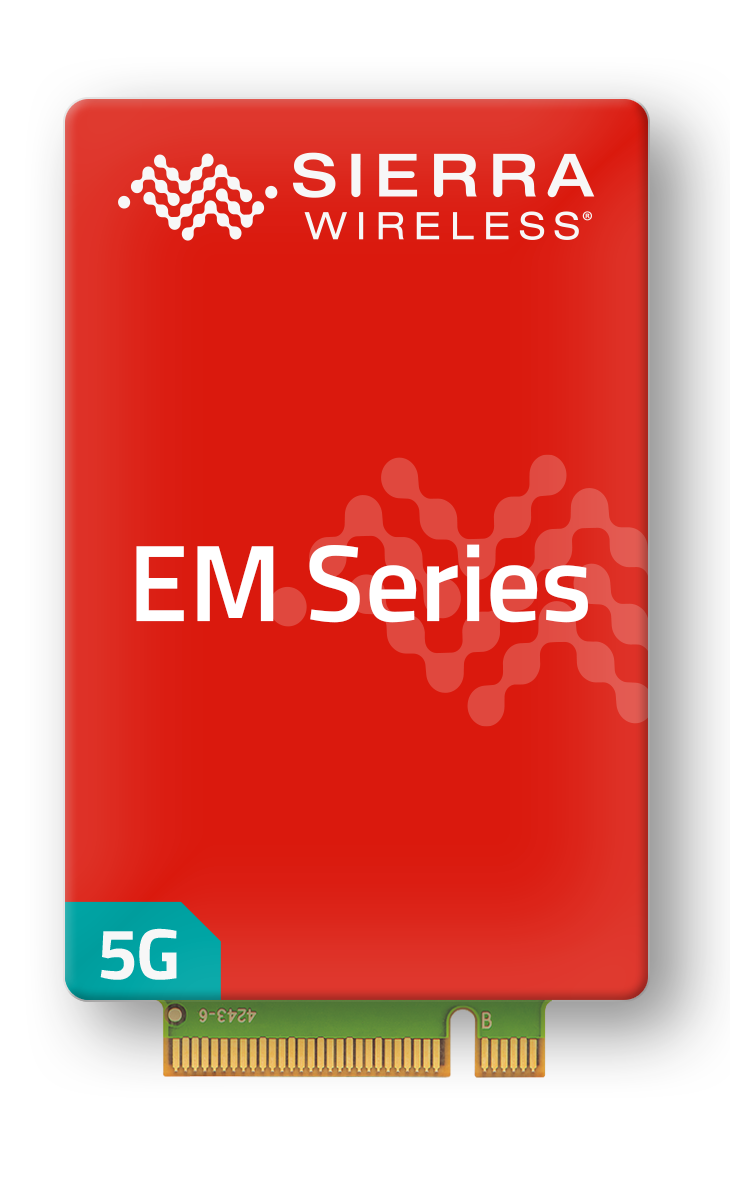

EM9291 5G Sub-6 GHz M.2-module
- Technologie
- 5G modules
- Partner
- Semtech (formerly Sierra Wireless)
De EM9291 5G module is een 5G NR Sub-6 GHz cellulair module in een standaard M.2-vormfactor en biedt draadloze connectiviteit met hoge snelheid voor een breed scala aan IoT- en industriële toepassingen. Het levert datasnelheden van gigabitklasse – met piekdownloads tot 4.9 Gbps en uploads tot 660 Mbps – waardoor bandbreedte-intensieve taken en realtime datastreaming mogelijk worden. De module schakelt automatisch terug naar 4G LTE Cat-20- en 3G-netwerken als 5G-dekking niet beschikbaar is, zodat continue connectiviteit in evoluerende netwerkomgevingen gewaarborgd blijft. Een geïntegreerde GNSS en GPS multi-constellatieontvanger (GPS, GLONASS, BeiDou en Galileo) met ondersteuning voor duale L1/L5-banden biedt nauwkeurige positionering en tracking voor locatiegebaseerde diensten. Dankzij uitgebreide ondersteuning van wereldwijde banden en carrier-certificeringen kan de EM9291 wereldwijd worden ingezet, waardoor de time-to-market voor apparaten die cellulaire connectiviteit vereisen wordt versneld.
De M.2-interface en compatibiliteit met eerdere EM Series-modules (zoals de 4G EM7690 en 5G EM9191) maken integratie en upgrades eenvoudig voor ontwikkelaars die van LTE naar 5G overstappen. Een optionele ingebedde eSIM (eUICC) voegt flexibiliteit toe door provisioning op afstand en meerdere operatorprofielen mogelijk te maken, als aanvulling op de dual SIM-ondersteuning voor netwerkredundantie. De EM9291 is gebouwd voor betrouwbaarheid, beschikt over secure boot voor firmware-integriteit en is getest voor gebruik in zware omgevingen (met een uitgebreid temperatuurbereik van -40 °C tot +85 °C), waardoor hij geschikt is voor zowel indoor toepassingen als robuuste outdoor implementaties.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
Embedded 5G NR Sub-6-module met tot 4,9 Gbps downlink (en 660 Mbps uplink) in een compacte M.2-vormfactor. Biedt wereldwijde dekking met 4G LTE/3G-fallback en ondersteunt geïntegreerde GNSS voor nauwkeurige positionering, ideaal voor hoogwaardige IoT- en industriële toepassingen.
- 5G NR Sub-6-connectiviteit – Biedt tot 4,9 Gbps downlink en 660 Mbps uplink voor ultrasnelle draadloze gegevensdoorvoer in veeleisende toepassingen.
- 4G/3G-netwerkfallback – Schakelt automatisch over naar LTE Cat-20 of 3G-netwerken als 5G niet beschikbaar is, en zorgt zo voor ononderbroken connectiviteit en dekking over een groot gebied.
- Ondersteuning van wereldwijde frequentiebanden – Ondersteunt uitgebreide 5G- en 4G-frequentiebanden in één module, samen met multiregionale certificeringen, wat wereldwijde uitrol en logistiek vereenvoudigt.
- Ondersteuning voor CBRS-privénetwerken – FCC-gecertificeerd voor CBRS Band 48, wat betrouwbare en veilige private LTE/5G-netwerken mogelijk maakt voor ondernemingen en industriële locaties.
- Geïntegreerde GNSS-ontvanger – Ingebouwde multi-constellatie-GNSS (GPS, Galileo, GLONASS, BeiDou) met dubbele L1/L5-banden biedt zeer nauwkeurige positionering voor navigatie en assettracking.
- Dual SIM- en eSIM-flexibiliteit – Ondersteunt Dual SIM-functionaliteit (single standby) en biedt een optionele geïntegreerde eUICC (embedded SIM), wat flexibele providerkeuze en netwerkredundantie voor IoT-uitrol mogelijk maakt.
- Secure boot-firmware – Zorgt ervoor dat alleen geautoriseerde firmware op de module wordt uitgevoerd en beschermt de integriteit van het apparaat en de netwerkbeveiliging door uitvoering van niet-geverifieerde code te voorkomen.
- Industrieel ontwerp – Robuuste module getest voor zware omstandigheden en uitgebreide temperaturen (-40 °C tot +85 °C), geschikt voor industriële routers, buitensystemen en andere veeleisende omgevingen.
Downloads
voor EM9291 5G Sub-6 GHz M.2-module
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specification | EM9291 5G Sub-6 GHz M.2 Module |
|---|---|
Air Interface | 5G NR (Sub-6 GHz) – fallback to 4G LTE and 3G |
5G NR Category | Sub-6 only (dual-mode 5G SA/NSA) |
5G NR Bands | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n39, n40, n41, n46, n48, n66, n70, n71, n75, n76, n77, n78, n79 |
4G LTE Category | Cat-20 (LTE-Advanced Pro) |
4G LTE Bands | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B18, B19, B20, B21, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71 |
Peak Download Rate | 4.9 Gbps |
Peak Upload Rate | 660 Mbps |
GNSS (Satellite Systems) | GPS, GLONASS, Galileo, BeiDou (dual-band L1/L5 support) |
Embedded SIM (eUICC) | Onboard embedded SIM support (optional, user-programmable profiles) |
External SIM Interfaces | Dual SIM support (2× external SIM slots, single standby) |
Host Interface | M.2 (NGFF) connector, USB 3.1 and PCIe Gen3 (1 lane) |
Software Drivers | Windows 10, Linux, Android (RIL) |
Firmware Features | Secure Boot; pre-certified firmware variants onboard |
Dimensions (W×D×H) | 30 mm × 52 mm × 2.38 mm |
Operating Temperature | -30 °C to +70 °C (Extended range: -40 °C to +85 °C) |
Carrier Approvals | AT&T (FirstNet), Verizon, NTT Docomo, T-Mobile, Telstra, SoftBank |
Regulatory Certifications | FCC, IC, GCF, KCC, PTCRB, EU RED, JATE/Telec |
Veelgestelde vragen
voor EM9291 5G Sub-6 GHz M.2-module
Ja. De EM9291 is een 5G NR Release 16-module die zowel standalone (SA) als non-standalone (NSA) netwerkmodi ondersteunt. Dit betekent dat hij verbinding kan maken met pure 5G-netwerken en ook naast LTE kan functioneren (in NSA-modus), waardoor compatibiliteit met huidige 5G-uitrol en toekomstige netwerkupgrades is gewaarborgd.
De EM9291 biedt automatische fallback naar 4G LTE- en 3G-netwerken wanneer er geen 5G-signaal beschikbaar is. Hij ondersteunt LTE-Advanced Pro (Cat-20) met uitgebreide banddekking en 3G UMTS, zodat apparaten vrijwel overal verbonden blijven door zonder tussenkomst van de gebruiker over te schakelen naar de eerstvolgende beschikbare netwerktechnologie.
De ingebouwde GNSS-ontvanger van de module ondersteunt meerdere satellietsystemen: GPS, GLONASS, Galileo en BeiDou. Hij kan signalen ontvangen op dubbele frequentiebanden (L1 en L5), wat de locatienauwkeurigheid en betrouwbaarheid verbetert. Deze ondersteuning voor meerdere constellaties is nuttig voor toepassingen die nauwkeurige positionering of navigatiefuncties vereisen.
Onder ideale netwerkomstandigheden kan de EM9291 downloadsnelheden tot 4.9 Gbps en uploadsnelheden tot 660 Mbps behalen op 5G Sub-6 GHz-netwerken. De werkelijke datasnelheden zijn afhankelijk van de mogelijkheden van het mobiele netwerk (zoals beschikbare bandbreedte en carrier aggregation) en van de signaalomstandigheden. Op 4G LTE-netwerken (Cat-20-fallback) kan hij nog steeds een aanzienlijke doorvoer leveren (tot honderden Mbps) ter ondersteuning van dataintensieve toepassingen.
Ja. De EM9291 is een industriële module die is ontworpen om onder zware omstandigheden te functioneren. Het heeft een uitgebreid bedrijfstemperatuurbereik van -40 °C tot +85 °C, waardoor het geschikt is voor buitenapparatuur en industriële toepassingen. De hardware is getest op trillingen, thermische belasting en andere omgevingsfactoren om betrouwbare prestaties te garanderen in robuuste toepassingen zoals industriële routers, smartcity-apparaten en systemen voor bewaking op afstand.
De EM9291 is verkrijgbaar in een M.2-vormfactor (Type 3042), een kleine mezzaninekaart die vaak wordt gebruikt in laptops, routers en IoT-gateways. Het wordt via een standaard M.2-aansluiting verbonden met het hostboard en communiceert voornamelijk via een USB 3.1-interface (voor gegevens, besturing en firmware-updates). Daarnaast biedt het een PCIe Gen3-interface (1 lane) die kan worden gebruikt voor bepaalde datapaden of toekomstig gebruik. Deze gestandaardiseerde vormfactor en interface maken integratie in bestaande systemen of carrierboards eenvoudig.
Ja. De EM9291 ondersteunt dual SIM-functionaliteit via twee fysieke SIM-interfaces, waardoor één module met twee verschillende SIM-kaarten kan worden geconfigureerd (met single standby, wat betekent dat er indien nodig op basis van dekking of kosten tussen twee netwerken kan worden geschakeld, maar er steeds maar één SIM tegelijk actief is). Daarnaast biedt de module een optionele embedded SIM (eSIM)-mogelijkheid via een ingebouwde eUICC. Deze eSIM kan op afstand van operatorprofielen worden voorzien, waardoor apparaten over-the-air van providerabonnement kunnen wisselen of extra abonnementen kunnen toevoegen zonder een fysieke SIM te hoeven vervangen. Deze functies geven productontwikkelaars flexibiliteit bij het beheren van de connectiviteit met verschillende mobiele netwerkoperators.
De EM9291 is vooraf gecertificeerd bij veel grote netwerkoperators en regelgevende instanties wereldwijd. Zo beschikt hij, afhankelijk van regionale varianten, over providergoedkeuringen van AT&T (inclusief het openbare veiligheidsnetwerk FirstNet), Verizon, T-Mobile, Telstra, NTT Docomo, SoftBank en andere. Aan de regelgevende kant voldoet hij aan normen en certificeringen zoals FCC (VS), IC (Canada), GCF en PTCRB (wereldwijde certificeringsforums), KCC (Korea), JATE/Telec (Japan) en de EU Radio Equipment Directive (RED) voor Europa. Deze goedkeuringen helpen het certificeringsproces van apparaten te versnellen, waardoor integratoren de module in eindproducten in meerdere landen kunnen inzetten met minder aanvullende tests.
Ja. De EM9291 is ontworpen met een vergelijkbare M.2-interface en softwarearchitectuur als eerdere EM Series-modules. Hij is pincompatibel met zijn 5G-voorganger (EM9191) en biedt een eenvoudig upgradepad vanaf de 4G LTE EM7690-module. Dit betekent dat als u hardware hebt die is ontworpen voor EM9191 of EM7690, u deze vaak met minimale wijzigingen kunt vervangen door of upgraden naar de EM9291, waardoor u direct 5G-functionaliteit toevoegt. De continuïteit in vormfactor en interfaces vereenvoudigt de migratie van 4G naar 5G in bestaande ontwerpen.
