Voltmètres électrostatiques

Les voltmètres électrostatiques de TREK offrent une large gamme de voltmètres à rétroaction AC et DC sans contact avec une grande variété de sondes pour mesurer avec précision le potentiel de surface jusqu’à 20kV de différentes et de taille de spot aussi petite que 1 mm.

En outre, Trek propose également des voltmètres à contact à ultra-haute impédance qui permettent d’effectuer des mesures de contact très précises avec pratiquement aucun transfert de charge, offrant une excellente résolution spatiale pour permettre des tests sur de très petites surfaces/pin de circuits intégrés.

Voltmètres électrostatiques

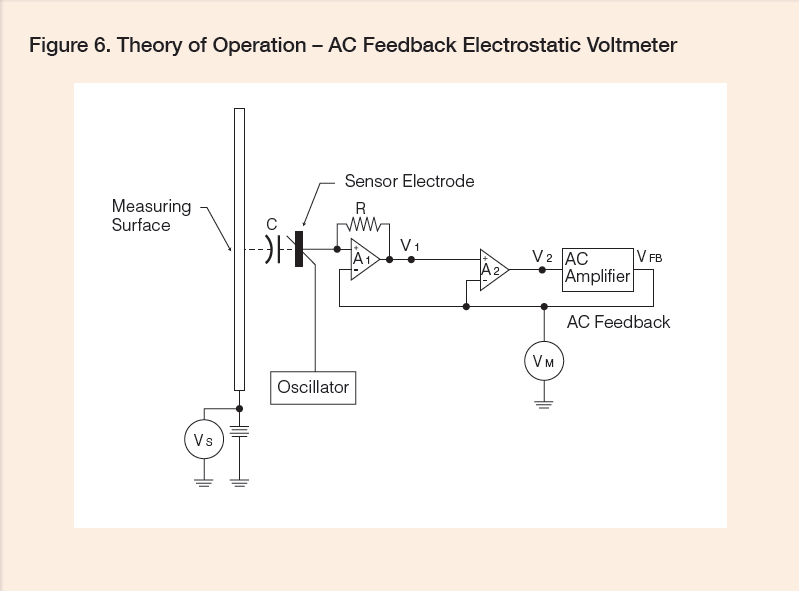

Théorie de fonctionnement – Voltmètre électrostatique à rétroaction AC

Trek propose deux types de voltmètres électrostatiques. Une gamme de produits utilise la technologie de rétroaction DC, tandis que l’autre gamme de produits est basée sur l’approche novatrice de Trek pour la mesure électrostatique via une technologie de rétroaction AC brevetée.

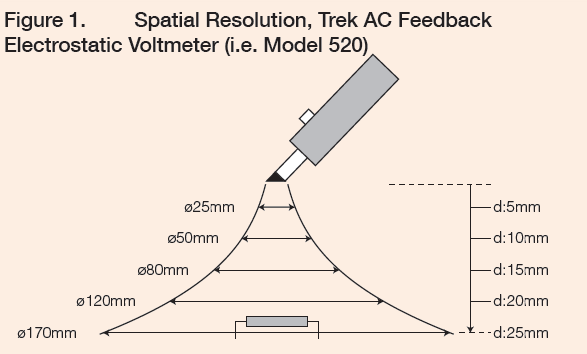

Les voltmètres électrostatiques à rétroaction AC sont basés sur un design unique développé et breveté par Trek pour résoudre certains des problèmes associés à la technologie des capteurs de champ électrostatique. La technologie de rétroaction AC permet des mesures précises sur une grande plage d’écart entre la sonde et la surface, sans nécessiter de haute tension. Comparez cela à la technologie des capteurs de champ, qui nécessite un espacement fixe spécifique pour fournir des mesures utiles. De plus, le voltmètre électrostatique à rétroaction AC peut mesurer des zones de surface plus petites que les capteurs de champ car la technologie de Trek permet de placer la sonde plus près de la surface.

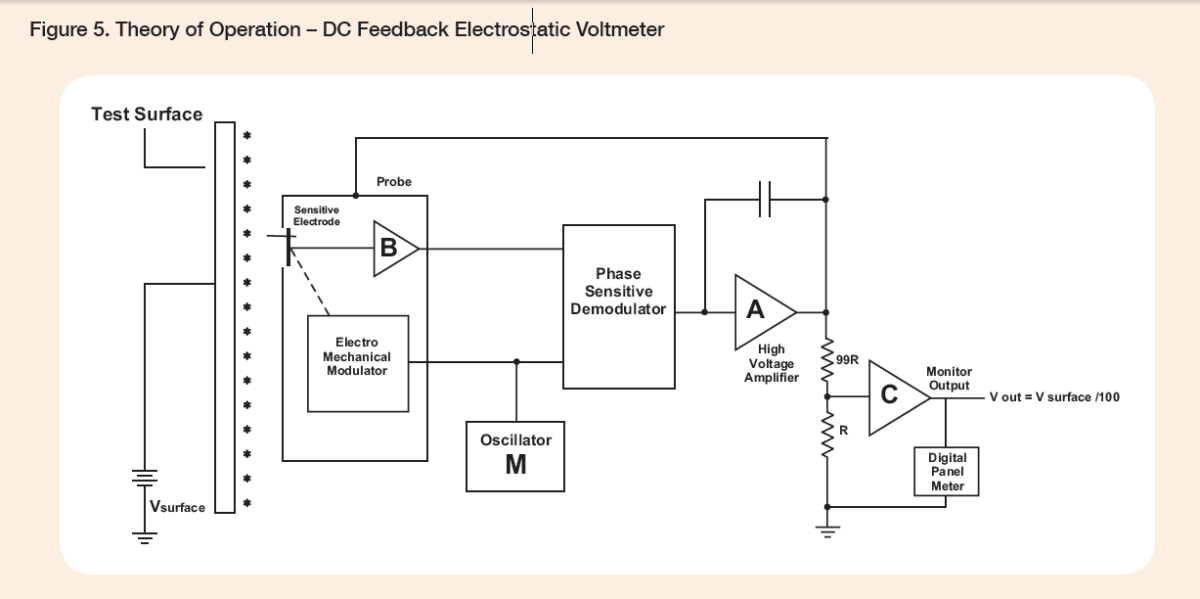

Théorie de fonctionnement – Voltmètre électrostatique à rétroaction DC

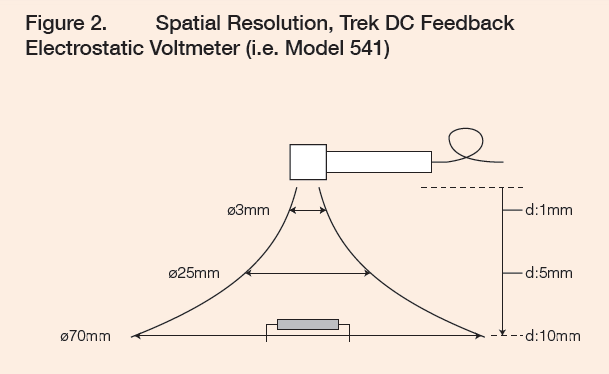

Les voltmètres électrostatiques à rétroaction DC utilisent une technologie bien connue que Trek emploie depuis plus de 45 ans. Le design utilise une méthode de compensation de champ où le corps de la sonde est amené à la tension mesurée. Cela offre une très grande précision et une rapidité de réponse élevée. Étant donné que la sonde est placée relativement près de la surface mesurée (1-2mm typiquement), elle est capable de mesurer des zones de surface très petites, sans arc électrique.

Téléchargements

pour Voltmètres électrostatiques

pdf
Precision measurement of electrostatic voltage
Télécharger
pdf
Trek ESD brochure
Télécharger
pdf
Trek 520-523 overview brochure
Télécharger
pdf
Trek 876-884 overview brochure
Télécharger
pdf
Trek 541A overview brochure
Télécharger
pdf
Trek 542A overview brochure
Télécharger
pdf
Trek 341B overview brochure
Télécharger
pdf
Trek 347 overview brochure
Télécharger
pdf
Trek 370 overview brochure
Télécharger

Qu’est-ce qu’il y a dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

Voltmètres électrostatiques de poche et de bureau à rétroaction en AC

ModèlePlages de mesuresPrécision

520

0 à ±2kV DC

Meilleure que ±5% sur toute la plagede mesure

523

0 à ±20kV DC

Meilleure que ±5% sur toute la plage de mesure

876

0 à ±2kV DC

Meilleure que ±5% sur toute la plage de mesure

884

0 à ±20kV DC

Meilleure que ±5% sur toute la plage de mesure

541A-1

0 à ±1kV DC

Meilleure que 1% sur toute la plage de mesure

541A-2

0 à ±100kV DC

Meilleure que 1% sur toute la plage de mesure

542A-1

0 à ±10kV DC

Meilleure que ±5% sur toute la plage de mesure

542A-2

0 à ±20kV DC

Meilleure que ±5% sur toute la plage de mesure

Voltmètres électrostatiques à rétroaction en courant continu

ModèlePlages de mesuresPrécision

341B

0 à ±20kV

0.1% sur toute la plage de mesure

347

0 à ±3kV

0.05% sur toute la plage de mesure

370

0 à ±3kV

0.05% sur toute la plage de mesure
