EMProbe

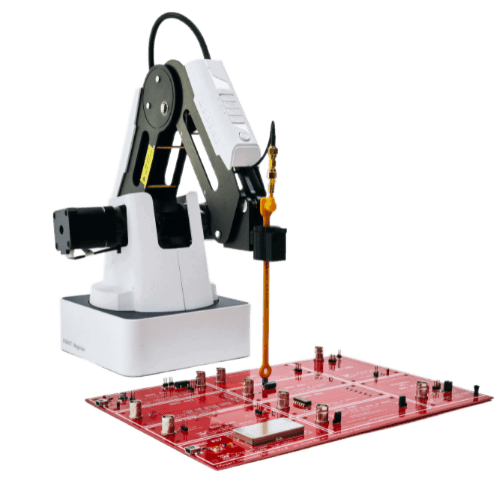

L’EMProbe de YIC Technologies permet aux ingénieurs en circuits imprimés et en conception de diagnostiquer les problèmes EMC/EMI à l’aide de sondes portatives standard disponibles dans le commerce. Un bras robotisé facile à utiliser contrôle les mouvements de la sonde dans toutes les directions et un analyseur de spectre externe fournit les résultats. Le logiciel EMViewer est utilisé pour contrôler le bras robotisé et l’analyseur de spectre externe collecte et analyse les résultats.

Différents types de bras robotisés peuvent être utilisés en fonction de la taille et de la résolution souhaitées.

EMProbe

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

Capacités

  • Balayage spectral, balayage spatial, maintien de crête, balayage continu, comparaison spectrale et spatiale, script, lignes de limites et génération de rapports

Analyseurs de spectre pris en charge

  • Large gamme d’analyseurs de spectre Keysight et Rohde & Schwarz pris en charge

Systèmes d’exploitation pris en charge

  • Windows 10®

Temps de balayage spatial

  • Balayage en temps réel continu ou scan unique inférieur à une seconde pour toute la zone de balayage en fonction des performances de l’analyseur de spectre

Superpositions CAD prises en charge

  • Format standard Gerber© RS274x et format HPGL

Téléchargements

pour EMProbe

pdf
YIC – EMprobe
Télécharger
Specifications

Max Frequency coverage:

18GHz with the supplied Y.I.C. NF Probes

Spatial resolution:

High Resolution: 7.5mm to 0.2mm

The frequency accuracy of peaks:

Peak marking accuracy of the spectrum analyzer

Probe to probe uniformity:

Dependent on the selected probe

Maximum radiated power load:

Dependent on Spectrum Analyzer and the probe performance

Operating temperature:

From 15⁰C- 40⁰C (continuous spectral and spatial scans at 50MHz)

Weight:

3.40Kg (Excluding cables and the adaptor)
