Les amplificateurs de puissance haute tension de Trek utilisent des circuits uniques et exclusifs pour produire un système d’amplification en boucle fermée qui présente une stabilité DC exceptionnelle et d’excellentes caractéristiques de performance à large bande. Grâce à leur construction les amplificateurs Trek sont entièrement protégés contre les surtensions et les courts-circuits. Les amplificateurs de puissance Trek utilisent un étage de sortie haute tension unique de classe AB à quatre quadrants, construit à l’aide de transistors de puissance MOS dans une connexion cascode multi-dispositifs brevetée. Cette connexion cascode assure un partage de la tension et de la puissance entre tous les dispositifs de la matrice cascode, ce qui permet d’obtenir des performances exceptionnelles en termes de fiabilité MTBF.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Plages de tension jusqu’à ± 50kV
- Bande passante pour petits signaux jusqu’à 350kHz
- Vitesse de balayage jusqu’à 1000V/μs
- Stabilité du gain jusqu’à ±10ppm/°C
- 4-quadrants complets, classe AB
- Bruit inférieur à 0,005 % de la pleine échelle

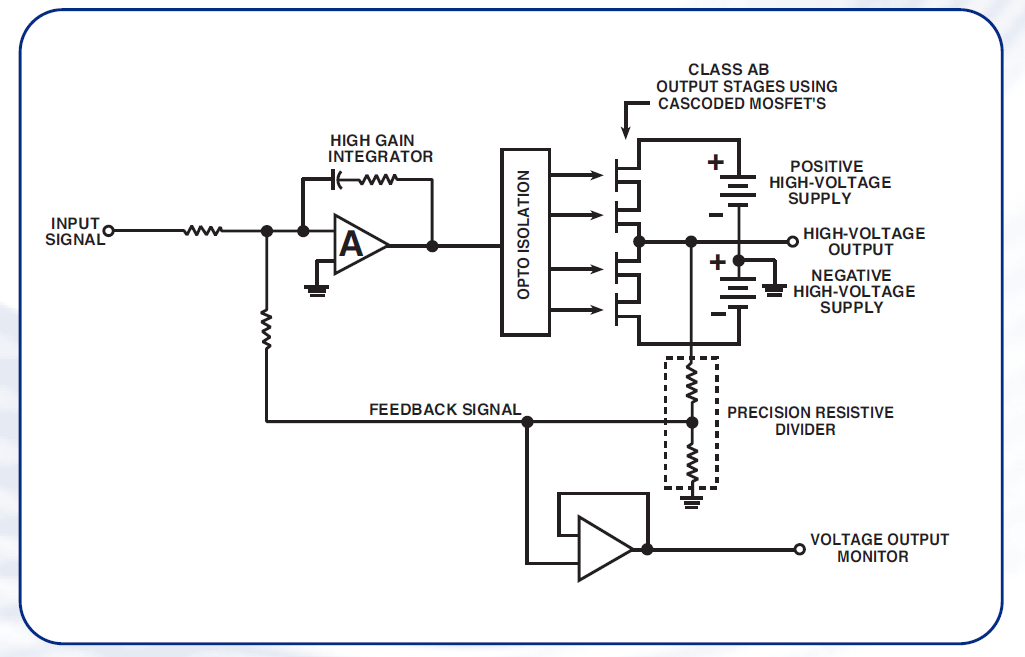

Théorie du fonctionnement
Comme la stabilité du système d’amplificateur en boucle fermée dépend de la stabilité du diviseur de tension de rétroaction dans le temps, à la température et à l’humidité, Trek utilise une technologie avancée de résistance à couche mince dans ses diviseurs de rétroaction. Le signal du diviseur de rétroaction, qui est une représentation divisée avec précision du signal de sortie de l’amplificateur, est utilisé pour fournir un signal de contrôle de tension de bas niveau et pour compléter la boucle de rétroaction en comparant la sortie du diviseur au signal d’entrée de l’amplificateur dans un étage d’intégration à gain élevé (A). La sortie de l’étage d’intégration est utilisée pour piloter les coupleurs optiques connectés à l’étage de sortie pour cascader les réseaux de dispositifs MOS connectés, fermant ainsi la boucle de rétroaction. Pour générer la haute tension requise par les étages de sortie, on utilise généralement des alimentations à découpage haute tension et haute fréquence.
Téléchargements
pour Amplificateurs haute tension
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Pilotes et amplificateurs piézoélectriques <5kV
| Series | Output voltage | Output current (DC or peak AC) | Slew rate (>) | Large signal bandwidth (DC to >) | Small signal bandwidth (DC to >) |
|---|---|---|---|---|---|
601C-1 | 0 to ±500V | 0 to ±10mA DC or ±20mA peak AC | 50V/µs | 8kHz (1% distortion) | 30kHz (-3dB) |
623B | 0 to ±2kV | 0 to ±40mA | 300V/µs | 10kHz (1% distortion) | 40kHz (-3dB) |
609E-6 | 0 to ±4kV | 0 to ±20mA | 150V/µs | 13kHz (-3dB), 6kHz (1% distortion) | 35kHz (-3dB) |
2205 | 0 to ±500V | 0 to ±40mA DC or ±80mA peak AC | 150V/µs | 75kHz (-3dB) | 100kHz (-3dB) |
2210 | 0 to ±1kV | 0 to ±20mA DC or ±40mA peak AC | 150V/µs | 40kHz (-3dB) | 100kHz (-3dB) |
2220 | 0 to ±2kV | 0 to ±10mA DC or ±20mA peak AC | 100V/µs | 7.5kHZ (-3dB) | 50kHz (-3dB) |
2100HF | 0 to ±150V | 0 to ±300mA | 2000V/µs | 2.6MHz (-3dB) | 3MHz (-3dB) |
PZD350A-1 | 0 to ±350V | 0 to ±200mA | 550V/µs | 250kHz (-3dB) | 350kHz (-3dB) |
PZD350A-2 (2-channel amp) | 0 to ±350V | 0 to ±200mA | 550V/µs | 250kHz (-3dB) | 350kHz (-3dB) |
PZD700A-1 | 0 to ±700V | 0 to ±100mA | 380V/µs | 125kHz (-3dB) | 200kHz (-3dB) |
PZD700A-2 (2-channel amp) | 0 to ±700V | 0 to ±100mA | 380V/µs | 125kHz (-3dB) | 200kHz (-3dB) |
PZD2000A | 0 to ±2kV | 0 to ±200mA DC or ±400mA peak AC | 750V/µs | 60kHz (3% distortion) | 100kHz (-3dB) |
Amplificateurs haute tension ≥ 5kV
| Model | Output voltage | Output current (DC or peak AC) | Slew rate (>) | Large signal bandwidth (DC to >) | Small signal bandwidth (DC to >) |
|---|---|---|---|---|---|
5/80-HS | 0 to ±5kV | 0 to ±80 mADC or ±240mA peakAC for 1 ms | 1000V/µs | 50kHz (3% distortion) | 100kHz (-3dB) |
609B-3 | 0 to ±10kV | 0 to ±2mA | 30V/µs | 400Hz (1% distortion) | 10kHz (-3dB) |
610E | 0 to ±1kV, 0 to ±10kV | 0 to ±200µA, 0 to ±2000µA | 35V/µs | 1.2kHz (-3dB), 600Hz (1% distortion) | 10kHz (-3dB) |
10/10B-HS | 0 to ±10kV | 0 to ±10mA DC or ±40mA peak AC for 1ms | 700V/µs | 19.5kHz (-3dB), 9.5kHz (1% distortion) | 60kHz (-3dB) |
10/40A-HS | 0 to ±10kV | 0 to ±40mA or ±120mA peak AC for 1ms | 900V/µs | 23kHz (-3dB), 9kHz (1% distortion) | 25kHz (-3dB) |
20/20C-HS | 0 to ±20kV | 0 to ±20mA or ±60mA peak AC for 1ms | 800V/µs | 5.2kHz (1% distortion) | 20kHz (-3dB) |
30/20A | 0 to ±30kV | 0 to ±20mA | 550V/µs | 2.5kHz (2% distortion) | 30kHz (-3dB) |
40/15 | 0 to ±40kV | 0 to ±15mA | 350V/µs | 1.4kHz (2% distortion) | 20kHz (-3dB) |
50/12 | 0 to ±50kV | 0 to ±12mA | 350V/µs | 1.4kHz (2% distortion) | 20kHz (-3dB) |
2348 | 0 to ±25V | 0 to ±750mA | >200V/ms | 2 MHz (-3 dB) | |
