SDS05W / SDH05W 5W Isolated DC/DC Converters

La série se décline en deux catégories d’entrées à large plage : l’une accepte 9 V à 36 V DC et l’autre couvre 18 V à 75 V DC. Cette plage d’entrée 4:1 signifie que chaque convertisseur peut gérer d’importantes variations ou différentes tensions de bus standard (par exemple, la plage 9–36 V couvre les alimentations nominales 12 V et 24 V, tandis que 18–75 V couvre les systèmes 24 V et 48 V) sans aucun réglage.

Des modèles à sortie unique sont disponibles pour des sorties DC de 3.3 V, 5 V, 9 V, 12 V, 15 V ou 24 V. Les modèles à double sortie fournissent des sorties symétriques ±5 V, ±12 V ou ±15 V (avec un 0 V commun). Chaque convertisseur est donné pour environ 5 W de puissance de sortie au total. Par exemple, la version à sortie unique 5 V peut fournir jusqu’à 1 A (5 V × 1 A = 5 W). Les sorties à tension plus élevée délivrent un courant proportionnellement plus faible (p. ex. le modèle 24 V fournit ~0.21 A pour ~5 W). Les versions à double sortie répartissent les 5 W entre les rails positif et négatif (par exemple, ±15 V peut fournir environ 0.17 A sur chaque rail). Toutes les sorties sont entièrement régulées, maintenant leur tension nominale malgré les variations de charge et d’entrée.

Aucune charge minimale n’est requise : chaque convertisseur SDS05W/SDH05W reste stable et régulé de 0 % de charge jusqu’à la charge nominale. C’est pratique pour les systèmes avec des charges très faibles ou des périodes d’inactivité, car vous n’aurez pas besoin de résistances de charge fictive pour satisfaire une exigence de charge. De plus, les modules intègrent une protection permanente contre les courts-circuits. Si la sortie est en court-circuit ou en surcharge, le convertisseur limite le courant (ou passe en mode « hiccup » sécurisé), évitant ainsi tout dommage. Une fois le défaut supprimé, le convertisseur reprend automatiquement un fonctionnement normal.

Les modèles standard assurent une isolation de 1600 V DC entre l’entrée et la sortie. Il existe également des versions avec suffixe « H » offrant une isolation de 3000 V DC pour les applications nécessitant une isolation très élevée. Cette isolation renforcée contribue à la sécurité et réduit le couplage de bruit électrique entre les circuits. En matière de normes de sécurité, la série est testée pour répondre à IEC, UL et EN 62368-1 (la norme de sécurité pour les équipements IT et AV). Les convertisseurs sont CE marked et ils sont également conformes aux directives RoHS II et REACH. Tout cela signifie qu’ils répondent à des critères de sécurité et environnementaux reconnus internationalement, ce qui peut simplifier la conformité de votre produit final.

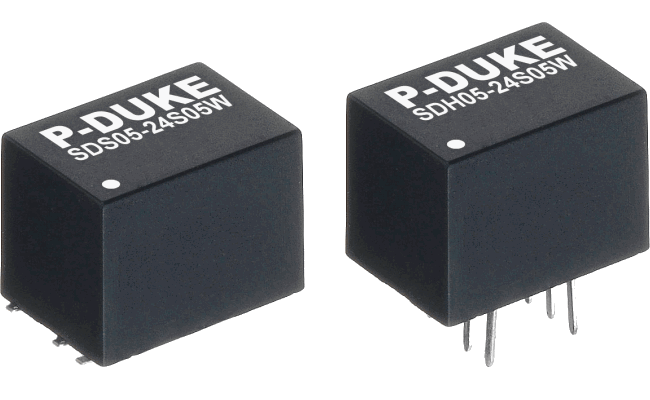

Les caractéristiques électriques sont identiques entre les modèles SDS05W et SDH05W d’une même variante – la seule différence concerne le boîtier et le mode de montage. Les modules SDS05W sont proposés en boîtier SMD8, conçus pour le soudage en surface directement sur le PCB (adapté à la refusion). Les modules SDH05W sont proposés en boîtier DIP8 traversant (thru-hole) avec broches, destinés au montage traversant (idéal pour l’assemblage manuel, l’utilisation sur support, ou lorsque qu’une hauteur plus importante est acceptable). En résumé, le SDS05W convient à un assemblage compact et automatisé, tandis que le SDH05W est prévu pour un assemblage traditionnel ou plus adapté au prototypage. Vous pouvez choisir celui qui correspond à votre procédé de fabrication ; les performances seront identiques.

Oui. Chaque convertisseur intègre une broche de commande marche/arrêt à distance (parfois repérée CTRL ou EN) permettant d’activer ou de désactiver la sortie à la demande. En utilisant cette broche, vous pouvez activer ou couper la sortie du convertisseur de manière électronique. Par exemple, en forçant la broche de commande à un niveau logique spécifié (voir la datasheet pour la polarité et le seuil exacts), vous mettrez la sortie sous tension ou hors tension. Cette fonction est très utile pour le séquencement d’alimentation (mise en service des différents rails dans l’ordre) ou pour économiser l’énergie : vous pouvez arrêter le convertisseur lorsque sa sortie n’est pas nécessaire, ce qui réduit la consommation en veille de votre système.

Les convertisseurs SDS05W/SDH05W sont très efficaces au regard de leur taille. Le rendement typique s’étend d’environ 76% (pour les modèles à sortie 3,3 V) jusqu’à environ 83–84% (pour les modèles 12 V, 15 V et ±15 V) à pleine charge. Les versions 5 V et 9 V se situent généralement dans la plage ~80–82%. Côté température, ces modules sont conçus pour une large plage de fonctionnement en température ambiante de –40 °C à +85 °C. À des températures ambiantes plus élevées ou en fonctionnement à pleine puissance, un peu de flux d’air ou un déclassement (consultez la courbe de déclassement de la fiche technique) peut être nécessaire, mais, en règle générale, ils fonctionnent jusqu’à 85 °C sans difficulté. Les convertisseurs sont encapsulés dans un boîtier plastique thermiquement performant, et leur conception interne gère bien la dissipation thermique dans des conditions typiques.

La série SDS05W/SDH05W est conçue en tenant compte d’un faible niveau d’EMI, mais, comme pour la plupart des convertisseurs DC-DC, vous devrez probablement ajouter certains composants externes pour respecter des normes CEM strictes (en particulier EN 55032 Class B pour les émissions). La EMC application note du fabricant fournit des recommandations : en général, l’ajout d’un filtre LC d’entrée (inductances et condensateurs) et de condensateurs de découplage appropriés à l’entrée/sortie atténue fortement le bruit de commutation. Par ailleurs, de bonnes pratiques de routage PCB – telles que des liaisons courtes, un plan de masse adapté et le placement des composants de filtrage au plus près du module – seront utiles. En suivant le réseau de filtrage recommandé dans le document de considérations CEM, ces convertisseurs peuvent satisfaire aux exigences d’EMI pour la plupart des applications.

L’ondulation/le bruit de sortie est relativement faible pour ces modules. À pleine charge, vous pouvez vous attendre à une ondulation de sortie de l’ordre de 50 à 100 mV_pp, selon le modèle et les conditions. Par exemple, la version à sortie 5 V présente typiquement environ 75 mV_pp d’ondulation à l’entrée nominale et à pleine charge (avec le condensateur de sortie recommandé en place). Les sorties à plus haute tension comme 12 V ou 15 V affichent souvent une ondulation vers le bas de cette plage (quelques dizaines de mV). L’utilisation d’un condensateur de sortie de bonne qualité à faible ESR et le respect des recommandations de routage garantiront une ondulation faible. Si nécessaire, vous pouvez toujours ajouter un filtre LC externe ou un condensateur de sortie supplémentaire pour lisser davantage la sortie, notamment pour les circuits analogiques ou RF particulièrement sensibles au bruit.
