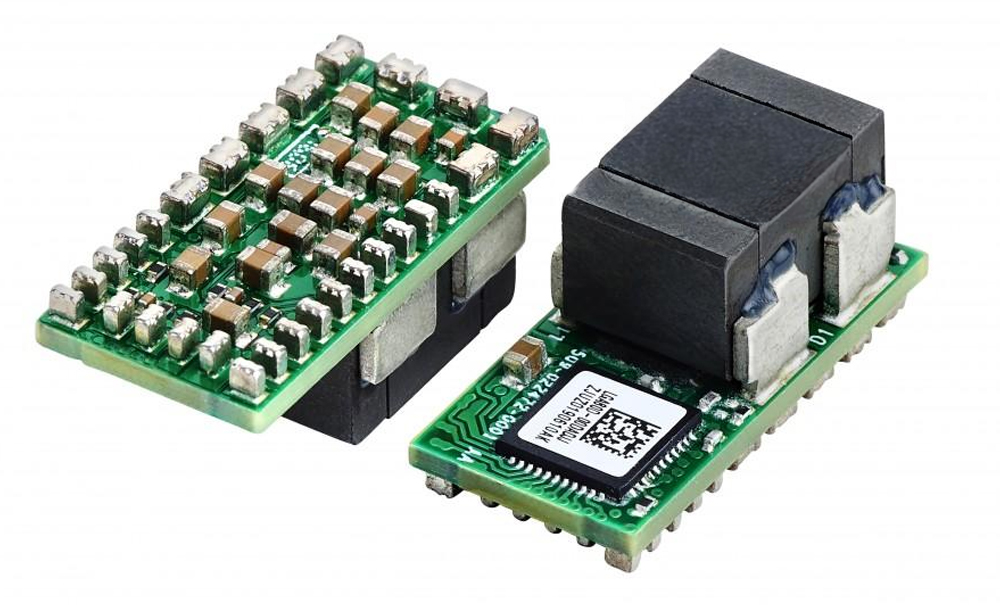

LGA PCB DC-DC série

Les convertisseurs numériques DC-DC d’Artesyn sont extrêmement flexibles et configurables avec 2 sorties indépendantes qui peuvent être activées, ajustées, configurées, surveillées et contrôlées de manière autonome ou peuvent être connectées pour créer 1 sortie unique.

Les fonctions de commande analogique et numérique sont toutes deux disponibles, de sorte que les convertisseurs peuvent être commandés par des résistances ou contrôlés et surveillés à l’aide de l’interface numérique PMBus standard. Cette gamme de produits est idéale pour des applications telles que le traitement graphique, de données ou vidéo, en utilisant des appareils à forte puissance, comme les processeurs de serveur, les FPGA, les superordinateurs, les équipements de réseau, de stockage et de télécommunications.

LGA PCB DC-DC série

Caractéristiques de la gamme

Un aperçu général de ce que cette gamme offre

  • Options de puissance : 100/200W
  • Maximiser les options actuelles : 50A/80A
  • Convertisseur SMT non isolé à double sortie
  • Commande numérique ou analogique avec interface PMBus
  • Large gamme de spécifications de tension d’entrée et de sortie
  • 95,5% d’efficacité typique

Téléchargements

pour LGA PCB DC-DC série

pdf
AE LGA DC-DC series
Télécharger
pdf
Artesyn digital DC-DC brochure
Télécharger
Series / Part NumberProduct TypeDescriptionOutput Power (W)Nom. Input Voltage (V)Size (mm)Op. Temp. (°C)

LGA50D

Digital Non-Isolated DC‑DC Converter

Dual 25 A outputs, programmable via PMBus or resistor

100 W

7.5–14 V

25.4 × 12.5 × 12.2 mm

–40 to +85 °C

LGA80D

Digital Non-Isolated DC‑DC Converter

Dual 40 A outputs, PMBus controlled

200 W

7.5–14 V

25.4 × 12.5 × 12.2 mm

–40 to +85 °C

LGA110D

Digital Non-Isolated DC‑DC Converter

Dual 55 A outputs, up to 350 W single; PMBus control

350 W

7.5–14 V

25.4 × 12.5 × ~12 mm

–40 to +85 °C

LGA03C

Analog/DC‑DC Converter

Single‑output, 3 A max; resistor-programmable UVLO

15 W

3–14 V

16.3 × 16.7 × 3.27 mm

–40 to +85 °C

LGA06C

Analog/DC‑DC Converter

6 A max; same package as LGA03C

30 W

3–14 V

16.3 × 16.7 × 3.27 mm

–40 to +85 °C

LGA10C

Analog/DC‑DC Converter

10 A max

50 W

3–14 V

16.3 × 16.7 × 3.27 mm

–40 to +85 °C

LGA20C

Analog/DC‑DC Converter

20 A max; switching at 800 kHz

100 W

4.5–14 V

16.3 × 16.7 × 5.33 mm

–40 to +85 °C

LGA11D Demo Kit

Evaluation Board Kit

Board with two LGA110D modules, USB/PMBus controlled

N/A

7.5–14 V

Board size unspecified

–40 to +85 °C typical

LGA5D Evaluation Kit

Evaluation Board Kit

Board with LGA50D modules, USB/PMBus interface

N/A

7.5–14 V

Board size unspecified

–40 to +85 °C typical

LGA80D Evaluation Kit

Evaluation Board Kit

Demo board with two LGA80D modules, USB/PMBus interface

N/A

7.5–14 V

Board size unspecified

–40 to +85 °C typical
