Convertisseurs DC-DC non isolés à montage sur PCB : famille SIL/SMT

La série SIL/SMT d’Advanced Energy’s Artesyn fournit des convertisseurs DC-DC non isolés à haute efficacité, conçus pour le montage direct sur PCB dans des applications à espace restreint. Avec un accent sur la densité de puissance, la flexibilité et la scalabilité, les familles SIL et SMT sont idéales pour alimenter les ASICs, FPGA, microprocesseurs et autres logiques numériques.

Conçus pour une utilisation au point de charge (POL) dans des architectures de puissance distribuées, ces convertisseurs offrent des tensions de sortie ajustables, une réponse transitoire rapide et de larges plages de tension d’entrée. Que ce soit pour des systèmes de télécom, industriels, informatiques ou de réseau, ces modules compacts offrent des performances fiables là où l’espace sur la carte et l’efficacité thermique sont les plus importants.

Besoin d’aide pour choisir le bon convertisseur ou concevoir pour des charges plus élevées ? Contactez notre équipe d’experts pour des conseils techniques ou des solutions personnalisées.

Convertisseurs DC-DC non isolés à montage sur PCB : famille SIL/SMT

Caractéristiques de la gamme

Un aperçu de haut niveau de ce que cette gamme offre

  • Densité de puissance élevée dans une forme compacte Jusqu’à 40 A de courant de sortie dans un encombrement réduit pour les conceptions sensibles à l’espace.

  • **Grande flexibilité de réglage de la tension de sortie Ajustez avec précision pour répondre aux exigences de tension spécifiques aux applications.

  • **Excellente efficacité (jusqu’à 96 %) Minimise les pertes de puissance, améliore les performances thermiques et réduit les coûts énergétiques.

  • **Réponse transitoire rapide Maintient la stabilité de la tension sous des conditions de charge dynamique – idéal pour les processeurs et FPGA.

  • **Large plage de tension d’entrée Accepte typiquement un éventail d’entrée de 3,0 à 13,8 V, soutenant divers systèmes de puissance distribuée.

  • **Montage flexible: SMT ou SIP (Single Inline Package) Supporte facilement les conceptions PCB à montage en surface ou traversant.

  • **Commande à distance et détection de sortie Permet le contrôle intelligent et la surveillance des défauts dans les systèmes numériques.

  • **Protection contre les surintensités et surchauffes Des dispositifs de protection intégrés améliorent la fiabilité et empêchent les défaillances dans des environnements difficiles.

  • **Conformité RoHS & brochage standard de l’industrie Responsable vis-à-vis de l’environnement et facile à intégrer dans les agencements existants.

  • **Plug-and-play avec ASIC, FPGA, DSP Optimisé pour les applications numériques modernes dans les secteurs des télécommunications, de l’industrie et de l’informatique.

Qu’est-ce qui est dans cette gamme ?

Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

Part NumberOutput CurrentInput Voltage RangeOutput Voltage (Adj.)Mounting TypeEfficiency (Typ.)

SIL05E

5 A

3.0 – 13.8 V

0.75 – 3.63 V

SIP (Vertical)

Up to 93%

SIL10E

10 A

3.0 – 13.8 V

0.75 – 3.63 V

SIP

Up to 94%

SIL15E

15 A

3.0 – 13.8 V

0.75 – 3.63 V

SIP

Up to 95%

SIL20C2

20 A

4.5 – 13.8 V

0.8 – 5.0 V

SIP (High Power)

Up to 95%

SIL30E

30 A

4.5 – 13.8 V

0.8 – 5.0 V

SIP

Up to 96%

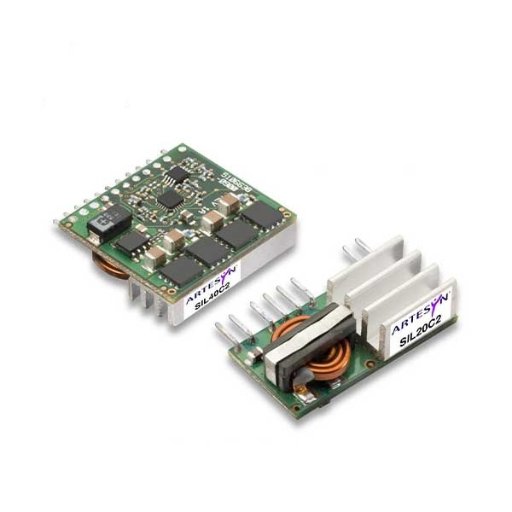

SIL40C2

40 A

4.5 – 13.8 V

0.8 – 5.0 V

SIP

Up to 96%

SMT05E

5 A

3.0 – 13.8 V

0.75 – 3.63 V

SMT

Up to 93%

SMT10E

10 A

3.0 – 13.8 V

0.75 – 3.63 V

SMT

Up to 94%

SMT15E

15 A

3.0 – 13.8 V

0.75 – 3.63 V

SMT

Up to 95%

SMT15E_12V

15 A

10.2 – 13.8 V

0.75 – 3.63 V

SMT (12V Input)

Up to 95%

SMT20C2

20 A

4.5 – 13.8 V

0.8 – 5.0 V

SMT (High Power)

Up to 95%

SMT30C

30 A

4.5 – 13.8 V

0.8 – 5.0 V

SMT

Up to 96%

SMT30E

30 A

4.5 – 13.8 V

0.8 – 5.0 V

SMT

Up to 96%

SMT40C2

40 A

4.5 – 13.8 V

0.8 – 5.0 V

SMT

Up to 96%
