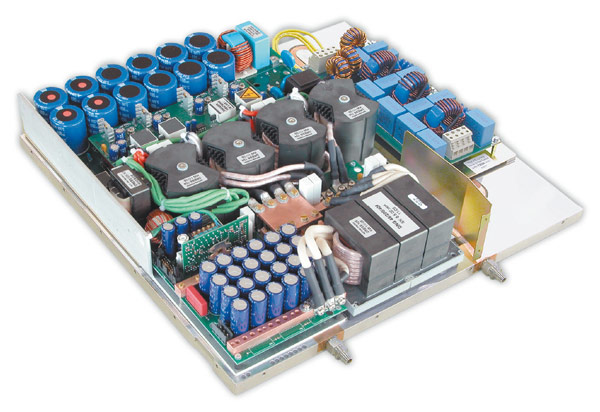

Alimentations open frame de la série DNG
- Technologie
- Alimentations open frame / U-frame
- Partner
- RSG
La production de produits à couche mince comme les panneaux solaires ou les écrans TFT nécessite un faisceau de plasma. Sa génération d’un courant élevé peut être assurée par les alimentations open frame DNG de RSG.
Des performances élevées dans un espace réduit : la série DNG combine des dimensions compactes de 395 x 400 x 67 mm avec une puissance de sortie allant jusqu’à 12 kW.
En outre, les appareils peuvent être exploités en parallèle. Deux tensions auxiliaires supplémentaires de 15 VDC peuvent alimenter des charges supplémentaires telles que des ventilateurs ou des systèmes de contrôle. Grâce à la courbe caractéristique U/I sans courant inverse, il est également possible d’utiliser les appareils comme chargeurs.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Entrée : Triphasé, 180 ~ 220VAC ou 360 ~ 440VAC ou 380 ~ 528VAC @ 47 ~ 63Hz
- Tension de sortie : 2.5 ~ 50VDC ; contrôlable par un signal externe de 0 ~ 10V linéaire
- Courant de sortie maximum : 240ADC ; réglable linéairement de 0 ~ 240A via une commande externe
- Vitesse de contrôle des sauts de charge : entre 10% ~ 90% seulement 1.5ms
- Rendement : >90% typ
- 2 tensions auxiliaires supplémentaires : 15VDC, 20A + 2A
- Résistance au court-circuit selon la caractéristique U/I, isolation électrique : 3.000VAC
Téléchargements
pour Alimentations open frame de la série DNG
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle | Tension d’entrée | Courant de sortie | Tension de sortie | Puissance de sortie |
|---|---|---|---|---|
DNG-48/200/200 | 180~ 220VAC | 200ADC | 2.5 ~ 50VDC | 10kW |
DNG-48/200/400 | 360~ 440VAC | 200ADC | 2.5 ~ 50VDC | 10kW |
DNG-48/240/480 | 380~ 528 VAC | 240ADC | 2.5 ~ 50VDC | 12kW |
