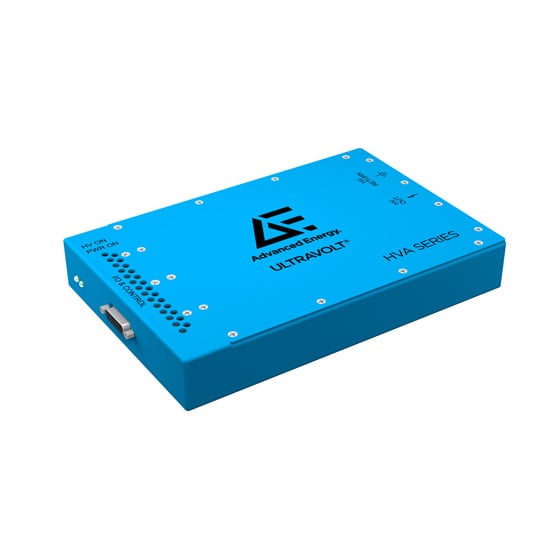

HVA Series DC-DC High Voltage Amplifiers
- Technologie
- Blocs d'alimentation fermés
- Partner
- Ultravolt / Advanced Energy
La série HVA comprend quatorze modèles à sortie unique, offrant de 1000 à 20 000 VDC de puissance haute tension maximale en configurations de polarité positive, négative ou bipolaire.
À partir d’une entrée de 24 VDC, les modèles HVA fournissent jusqu’à 2 W de puissance dynamique. Sur toute la plage de fonctionnement, les modèles HVA fournissent et absorbent du courant à des bandes passantes allant jusqu’à 500 Hz; le tout avec une gamme d’options d’intégration électrique et mécanique pour répondre à vos besoins spécifiques d’application.
Caractéristiques
- Sortie à deux et quatre quadrants sur toute la gamme de tension et de courant pour polarisation, amplification ou inversion
- Vitesses de montée en tension rapides et larges bandes passantes jusqu’à 500 Hz
- Sources et puits de courant de sortie sur la plage de fonctionnement
- Sortie haute tension contrôlée à l’aide d’entrées analogiques différentielles
- Taille compacte avec performances électriques et options d’intégration mécanique
Avantages
- Permet un contrôle extrême lorsque la sortie haute tension traverse les zones à 0 VDC
- Suivre et reproduire plus précisément les profils de contrôle de tension en évolution rapide
- Compenser les charges externes variables en contrôlant de manière adaptative à la fois la tension et le courant de sortie
- Améliorer les performances de sortie haute tension en minimisant le bruit et la dérive du signal de contrôle
- Réduire l’encombrement et accélérer les tâches d’intégration électrique et mécanique
Téléchargements
pour HVA Series DC-DC High Voltage Amplifiers
| Specifications | Values |
|---|---|
Output Power (W): | .25 to 2 |
Maximum Output Current (A): | 0.00025 |
Output Voltage Range (V): | -20,000 to 20,000 |
Maximum Input Voltage (V): | 24 |
