Spectromètre NIR

Les spectromètres infrarouges à transformée de Fourier (FTIR) offrent plusieurs avantages majeurs par rapport aux spectromètres à réseau (dispersifs) traditionnels. Premièrement, un FTIR (comme le FT-NIR Rocket) collecte simultanément toutes les longueurs d’onde (avantage de Felgett), ce qui se traduit généralement par un meilleur rapport signal/bruit et des mesures plus rapides, en particulier lors de la moyenne d’un grand nombre de balayages. Deuxièmement, les instruments FTIR intègrent un laser interne pour l’étalonnage en longueur d’onde, offrant une précision intrinsèquement élevée et évitant les réétalonnages fréquents — alors que les spectromètres à réseau peuvent dériver ou nécessiter des vérifications de référence. Les spectromètres FTIR utilisent également, en général, un détecteur à élément unique plutôt qu’un Detector Array. De plus, l’instrument FTIR ne limite pas la quantité de lumière atteignant le détecteur au moyen d’une fente d’entrée. Comme le débit optique est ainsi plus élevé et que le signal est mesuré sur un seul élément détecteur, la sensibilité atteignable peut être supérieure à celle des spectromètres à réseau à détecteur matriciel, où le signal est réparti sur de nombreux pixels. En outre, les systèmes FTIR peuvent atteindre une très haute résolution spectrale, définie par la longueur de trajet de l’Interferometer, souvent supérieure à ce qui est réaliste dans des spectromètres à réseau compacts. Enfin, comme un FTIR utilise un seul détecteur et aucune fente d’entrée, il évite des problèmes tels que la lumière parasite et la non-uniformité des pixels, produisant des spectres plus « propres » sans les artéfacts de ligne de base qui affectent souvent les systèmes à réseau basés sur des matrices. En résumé, un spectromètre FTIR offre une large couverture spectrale, une haute résolution et des résultats stables et reproductibles — ce qui en fait une alternative puissante aux conceptions à réseau lorsque la précision et l’étendue spectrale sont primordiales.

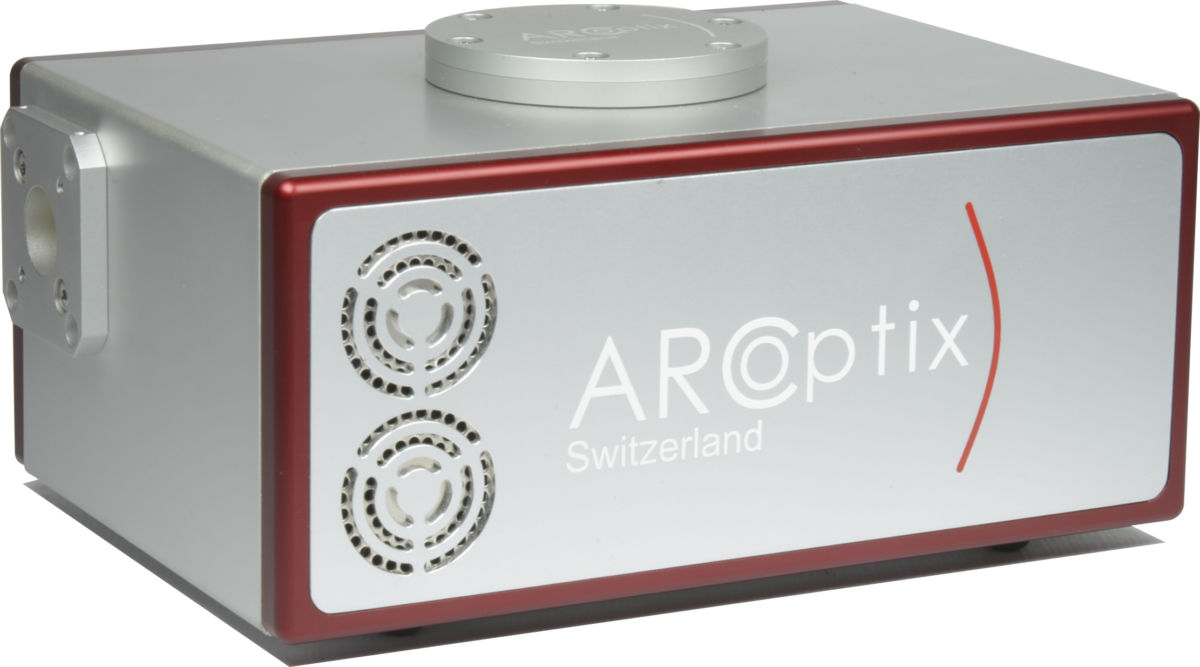

Ces deux modèles sont des variantes du spectromètre FT-NIR Rocket, avec des configurations de détecteurs et des plages spectrales différentes. Le modèle FTNIR-L1-025-2TE utilise une unique photodiode InGaAs refroidie thermoélectriquement et couvre le proche infrarouge d’environ 0,9 μm à 2,5 μm (900–2500 nm). Le modèle FTNIR-L1-060-EXT, en revanche, intègre un système à double détecteur : il associe le même détecteur InGaAs à un détecteur MCT (mercure-cadmium-tellurure) supplémentaire, également refroidi. Ce modèle étendu peut mesurer de 0,9 μm jusqu’à 6,0 μm (900–6000 nm), s’étendant ainsi largement dans le moyen infrarouge. Concrètement, la version EXT permet de détecter des signatures spectrales dans la région 2,5–6 μm (par exemple pour certains groupements fonctionnels organiques ou des bandes d’humidité) que le modèle standard ne peut pas voir. Le modèle étendu requiert une puissance légèrement plus élevée (deux détecteurs à refroidir) et comporte deux sous-plages spectrales de fonctionnement, avec un rapport signal/bruit très élevé en NIR et un SNR un peu plus faible à l’extrémité la plus éloignée du mid-IR. En dehors de la plage spectrale et des détecteurs, les deux modèles partagent le même Interferometer, les mêmes options de résolution, la même interface logicielle et les mêmes dimensions. Le choix dépend de la nécessité ou non de cette couverture mid-IR supplémentaire : si vous devez mesurer au-delà de 2,5 μm (p. ex. certains plastiques ou produits chimiques présentant des caractéristiques mid-IR), le FTNIR-L1-060-EXT est le choix approprié ; sinon, le FTNIR-L1-025-2TE standard couvre les applications NIR typiques avec une configuration plus simple à détecteur unique.

L’intégration et le pilotage du FT-NIR Rocket ont été conçus pour être simples. L’unité se connecte à un PC via une interface USB 2.0 standard, qui assure à la fois l’alimentation et le contrôle. Arcoptix fournit une interface utilisateur graphique (GUI) sous Windows pour une mise en service immédiate, vous permettant d’ajuster les paramètres, d’acquérir des spectres en temps réel et d’effectuer un traitement de base (comme définir des références ou basculer entre les modes absorbance et transmittance). Pour les systèmes personnalisés et l’intégration logicielle, une Application Programming Interface (API) complète est disponible : le spectromètre peut être contrôlé via les bibliothèques DLL d’Arcoptix ou via un serveur de commandes TCP/IP exécuté avec le logiciel AoDAQ de l’instrument. Vous pouvez ainsi écrire votre propre code (en C++, Python, LabVIEW, etc.) pour automatiser des mesures, diffuser des données en streaming ou intégrer les fonctions du spectromètre dans des systèmes de commande plus vastes. En pratique, le FT-NIR Rocket peut fonctionner comme instrument de laboratoire autonome ou comme composant OEM ; sa compacité et ses besoins d’alimentation simples (12 V DC) facilitent également son intégration dans des configurations portables ou en ligne. Pour des déploiements à distance ou distribués, le mode serveur TCP du logiciel intégré permet même d’accéder au spectromètre via un réseau, afin d’assurer une supervision ou un contrôle à distance si nécessaire.

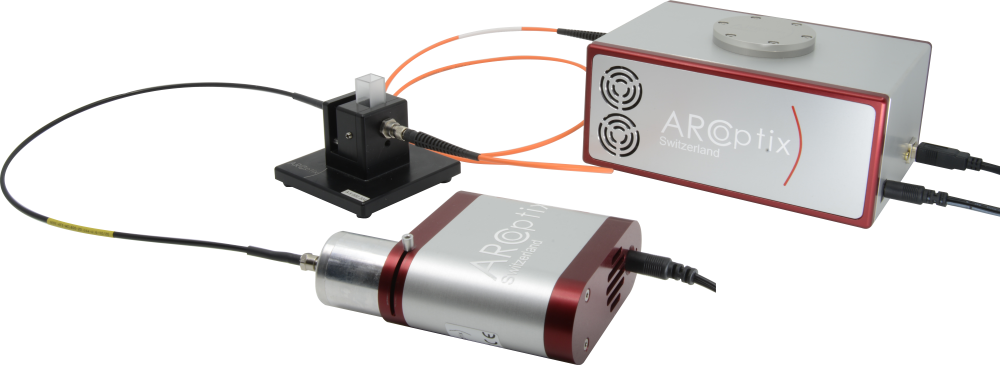

Oui – le FT-NIR Rocket est compatible avec le même type d’accessoires d’échantillonnage en fibre optique couramment utilisés avec les spectromètres NIR dispersifs conventionnels. Il dispose de coupleurs de fibre SMA-905 amovibles en entrée, ce qui vous permet de raccorder des fibres de silice low-OH pour connecter des modules externes tels que des têtes de sonde, des cellules à circulation, des porte-cuvettes ou des sphères d’intégration. Par exemple, vous pouvez utiliser une sonde de réflectance pour mesurer des échantillons solides, une sonde de transflectance pour les liquides, ou une cellule de transmission couplée par fibre pour analyser des solutions – le spectromètre accepte toutes ces configurations, tant que l’optique est adaptée à la gamme de longueurs d’onde NIR. Un point important consiste à utiliser des fibres et des optiques spécifiées pour 0,9–2,5 μm (ou au-delà avec le modèle à plage étendue) ; en général, des fibres de silice « low hydroxyl » (low-OH) sont recommandées afin de minimiser les pertes par absorption dans le NIR. En pratique, tout peut être associé au FT-NIR Rocket, depuis une simple sonde plongeante à fibre jusqu’à des accessoires plus élaborés (comme la sphère d’intégration ArcSphere ou une cellule à circulation couplée par fibre). La flexibilité d’une entrée fibre vous permet d’adapter facilement le spectromètre à différents montages d’échantillonnage – que vous deviez analyser des liquides dans des flacons, mesurer la réflectance d’une surface, ou même raccorder une source lumineuse NIR externe pour des mesures particulières.

La résolution d’un spectromètre FTIR est exprimée en nombres d’onde (cm⁻¹), c’est‑à‑dire une unité inverse de la longueur d’onde. Une résolution de 2 cm⁻¹ correspond à la capacité de distinguer des caractéristiques spectrales séparées de 2 cm⁻¹ dans le domaine des fréquences (nombres d’onde). Dans le domaine des longueurs d’onde (nanomètres ou microns), l’écart réel représenté par 2 cm⁻¹ dépend de la longueur d’onde de la lumière. La relation est Δλ ≈ λ² · Δν (avec λ en cm et Δν la résolution en cm⁻¹). Exemples pratiques : à λ = 1000 nm (1,0 µm), une résolution de 2 cm⁻¹ équivaut approximativement à une différence de longueur d’onde d’environ 0,25 nm. À λ = 2500 nm (2,5 µm), 2 cm⁻¹ correspondent à environ 1,2–1,3 nm. Cela signifie que le FT-NIR Rocket à 2 cm⁻¹ peut résoudre des raies spectrales très fines — bien plus finement que les spectromètres NIR typiques à détecteur matriciel, dont la résolution est souvent de l’ordre de quelques nanomètres. Il convient de noter que la résolution en nm devient plus grossière aux grandes longueurs d’onde (car un intervalle fixe en cm⁻¹ couvre davantage de nm lorsque λ augmente), mais la spécification de 2 cm⁻¹ reste une haute résolution spectrale sur l’ensemble de la plage. En résumé, une résolution de 2 cm⁻¹ permet au spectromètre de distinguer des pics d’absorption très rapprochés (par exemple, de séparer deux bandes chimiques qui apparaîtraient fusionnées à plus faible résolution), fournissant des informations spectrales plus détaillées pour l’identification et la quantification des substances.

Oui, c’est possible, mais certaines conditions doivent être prises en compte, car les spectromètres FTIR tels que le FT-NIR Rocket acquièrent les données en balayant un interférogramme au cours du temps. Pendant un balayage, l’instrument suppose que la source lumineuse reste stable. Les sources lumineuses pulsées peuvent être mesurées si le taux de répétition des impulsions est suffisamment élevé pour que de nombreuses impulsions se produisent pendant un seul balayage de l’Interferometer. En pratique, le taux de répétition doit généralement être supérieur à environ 15 kHz, afin que les impulsions se moyennent en un signal stable pendant la mesure. Si la fréquence des impulsions est plus faible ou se situe dans la plage de fréquence de modulation de l’Interferometer, des artéfacts tels que l’aliasing peuvent apparaître dans le spectre mesuré. Des détails supplémentaires et des exemples pratiques de mesure sont décrits dans la note d’application Arcoptix sur les sources lumineuses modulées et pulsées, qui peut être téléchargée depuis cette page.

Spectromètre NIR polyvalent, le FT-NIR Rocket est utilisé dans de nombreux secteurs industriels et domaines de recherche. En chimiométrie et en analyse des matériaux, il sert à la fois à l’identification qualitative et aux mesures quantitatives – par exemple pour déterminer la composition d’ingrédients alimentaires (teneur en protéines, humidité, teneur en sucre), analyser des produits laitiers ou des boissons, et surveiller les concentrations chimiques dans des produits pharmaceutiques ou des polymères. Dans l’industrie pharmaceutique, il peut réaliser une vérification rapide des matières premières ou contrôler l’homogénéité des mélanges en détectant les signatures d’absorption NIR de différents composés. En agriculture et dans la transformation des aliments, il est couramment utilisé pour mesurer, sans détruire l’échantillon, des propriétés de céréales, de fruits ou de produits laitiers (comme la teneur en lipides et en protéines). Le modèle à plage étendue (FTNIR-L1-060-EXT) ouvre des applications supplémentaires dans le moyen infrarouge, permettant par exemple l’analyse de plastiques, de produits pétrochimiques ou d’échantillons environnementaux présentant des caractéristiques spectrales importantes au-delà de 2,5 µm. En géologie et dans le secteur minier, ce spectromètre – souvent associé à une sphère intégrante – est utilisé pour l’identification et la classification des minéraux, en exploitant des profils de réflectance NIR/MIR distinctifs afin de différencier les espèces minérales ou d’évaluer la qualité du minerai. Il est aussi employé en surveillance environnementale, par exemple pour détecter des contaminants dans l’eau ou surveiller des gaz (via des sondes à fibre optique en environnements de procédé). Un autre domaine en forte croissance est la recherche optique et sur les semi-conducteurs – par exemple pour caractériser le spectre de sortie de lasers ou de LED (y compris dans la bande télécom 1–2,5 µm, voire jusqu’à 4–5 µm pour certains lasers à cascade quantique ou des sources émergentes). Grâce à son format portable et à sa faible consommation, le FT-NIR Rocket peut même être emporté hors du laboratoire pour des mesures sur le terrain, comme l’évaluation de cultures in situ ou l’analyse sur site d’échantillons d’huile et de carburant. En résumé, toute application nécessitant des données spectrales NIR robustes et de haute qualité – du contrôle de procédés en usine à la recherche académique – peut potentiellement bénéficier de la combinaison de large plage spectrale, de résolution et de stabilité du FT-NIR Rocket.
