Les spectromètres FTIR Arcoptix OEM sont spécialement conçus pour les intégrateurs de systèmes ou les clients qui recherchent une solution modulaire pour réaliser leur propre conception.

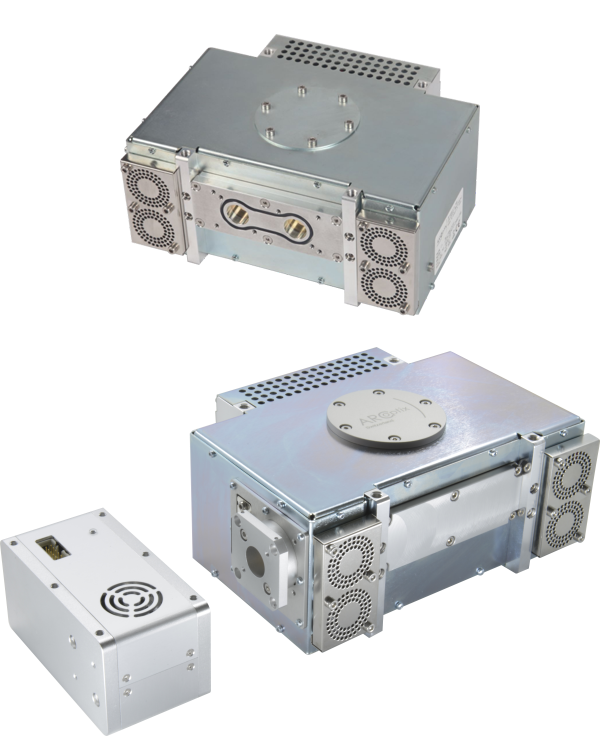

Les spectromètres OEM se composent de 3 modules qui peuvent être combinés les uns avec les autres, en fonction de la gamme de longueurs d’onde requise :
- Module interféromètre (FTIR-OEM000)
- Module détecteur (FTIR-OEM100)
- Module source lumineuse (FTIR-OEM200)
Principe de fonctionnement

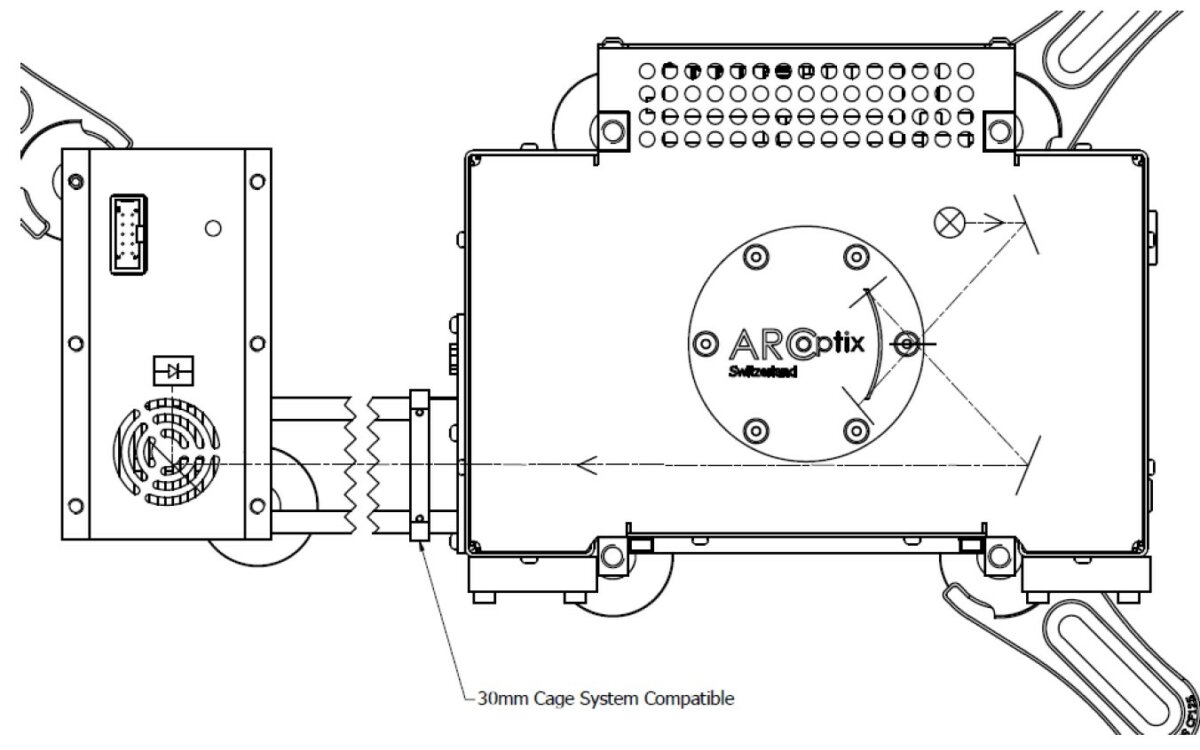

Les modules FTIR OEM sont conçus pour être intégrés dans des configurations de mesure avancées où un système d’échantillonnage (comme une cellule à gaz) est intégré dans le chemin optique du système FTIR entre l’interféromètre et le détecteur. Les modules peuvent être facilement montés sur une carte de prototypage (des accessoires adaptés pour fixer les modules à des breadboards M6 avec une taille de grille standard de 25 mm sont disponibles en option) ; une représentation schématique du chemin du faisceau est montrée ci-dessous. Le faisceau IR sortant du module interféromètre a un diamètre de 12,7 mm et une divergence d’environ 28 mrad (demi-angle). Le module détecteur contient un miroir parabolique qui focalise la lumière sur le détecteur IR. Le système d’échantillonnage est placé entre le module interféromètre FTIR-OEM000 et le module détecteur IR FTIR-OEM100, tous deux pouvant accueillir un système de cage de 30 mm.
Un kit de développement logiciel, avec des exemples en C, Labview et Matlab, est également fourni.
Caractéristiques de la gamme
Un aperçu des fonctionnalités offertes par cette gamme
- Configuration All-in-one FTIR ou modulaire: Choisissez entre un système entièrement intégré ou une configuration flexible avec détecteur externe
- Compact et durable: Conçu à la fois pour une utilisation en laboratoire et pour l’intégration de systèmes
- Haute résolution spectrale: Standard 2 cm⁻¹, optionnellement jusqu’à 0,5 cm⁻¹ pour des mesures très précises
- Connexion facile aux systèmes à fibre IR: Intégration transparente dans les configurations optiques existantes
- Trois plages de longueurs d’onde sélectionnables: 5000–1700 cm⁻¹ (2–6 µm), 6700–1200 cm⁻¹ (1.5–8.5 µm), ou 5000–830 cm⁻¹ (2–12 µm)
- Connectivité flexible: Interfaces USB ou Ethernet pour l’acquisition de données et le contrôle
- Solution économique: Design compact et technologie efficace offrant une excellente valeur
- 2600 nm (standard), jusqu’à 6000 nm avec l’option FT NIR MIR Logiciel et API inclus
