Les spectroradiomètres sont des appareils de mesure de la lumière qui mesurent simultanément le spectre, la luminance, les coordonnées de couleur selon la CIE, la température de couleur et plusieurs autres paramètres photométriques.En fonction de la luminance minimale à mesurer, les mesures de contraste maximales possibles sont assurées par un réseau de photodiodes non refroidies ou refroidies.Ils peuvent également être équipés d’un photomultiplicateur supplémentaire pour mesurer les luminances les plus faibles.
Fonctionnement :

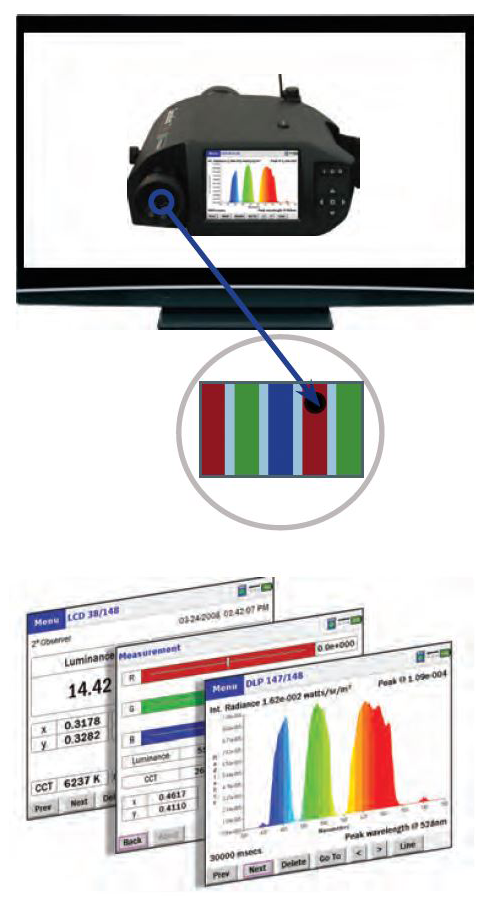

Lors de la mesure de petites largeurs de ligne de caractères ou de minuscules échantillons dans un grand champ, un système optique précis et exact est essentiel pour garantir un alignement correct. Les optiques Pritchard bien connues sont l’un de ces systèmes, largement reconnues comme les plus précises et les plus polyvalentes de notre époque. Dans le système Pritchard, l’utilisateur voit une image lumineuse et agrandie avec un point noir (diaphragme) au centre. Étant donné que seule la lumière passant par le diaphragme est mesurée, le diaphragme définit le champ de mesure dans le champ de vision de manière précise et sans ambiguïté.

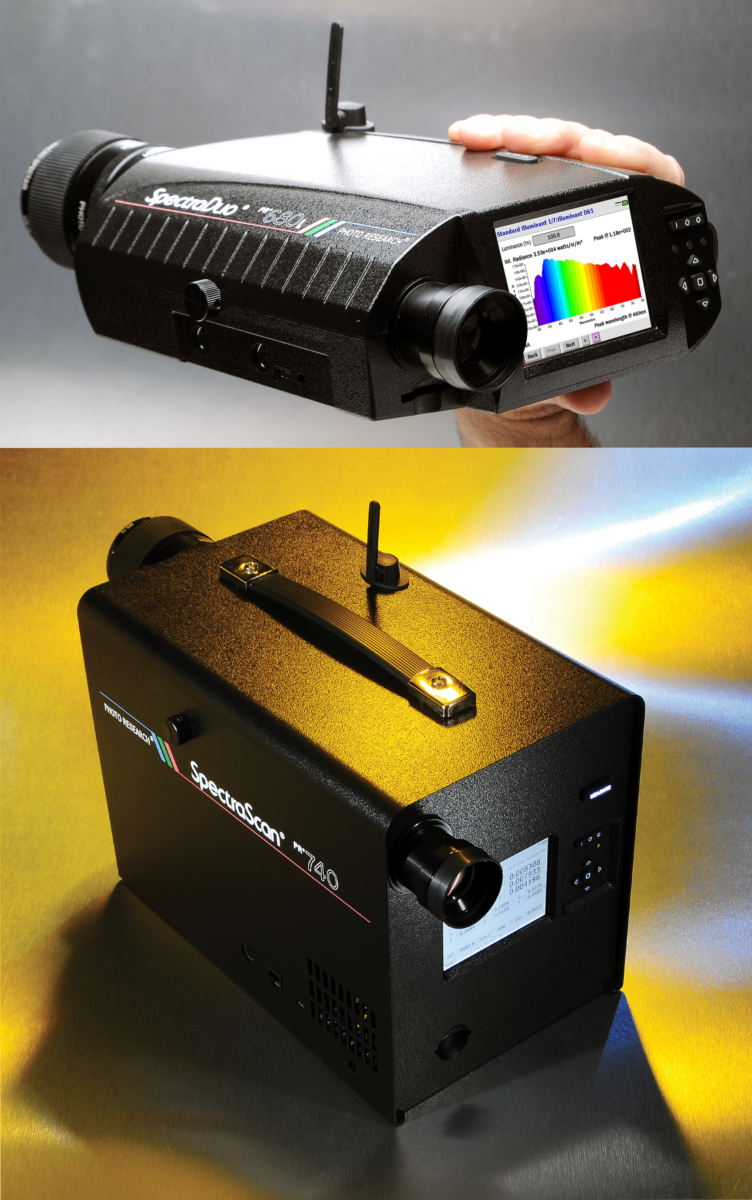

Les PR-6xx et PR-7xx se caractérisent par une fonction de mesure très simple et en même temps précise. Les systèmes optiques Pritchard doivent seulement être dirigés et focalisés sur l’échantillon. Ensuite, il suffit d’appuyer sur le bouton de mesure. Le temps d’exposition est automatiquement réglé par le système pour obtenir le meilleur rapport signal/bruit possible. Une mesure de l’obscurité est également effectuée automatiquement pour éliminer le bruit de fond et vous obtenez les résultats de mesure dans les plus brefs délais.
Les PR-670, 680 et 680L sont tous fournis avec 4 diaphragmes de mesure automatiques (1°, 1/2°, 1/4° et 1/8°). Les multi-panneaux sont idéaux pour mesurer des objets grands et petits sans avoir besoin de lentilles ou d’accessoires supplémentaires, et avec un repositionnement minimal de l’instrument.
Si le point de mesure avec la lentille standard est trop grand, les spectromètres peuvent être équipés en option d’une série de lentilles grossissantes pour atteindre un point de mesure jusqu’à 0,0036 mm.
Capacités de mesure
- Luminance
- Radiance spectrale
- Éclairement lumineux
- Irradiance spectrale
- Flux radiant spectral
- Intensité de rayonnement
- Température de couleur corrélée (en Kelvin)
- Lab*
- Luv*
- Calibration d’affichage RGB
- Longueur d’onde dominante
- Contraste d’affichage
Téléchargements
pour Spectroradiomètre
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle | PR-655 | PR-670 | PR-740 | PR-745 | PR-1050 |
|---|---|---|---|---|---|
Détecteur | Réseau de Photo diodes 128 éléments | Réseau de Photo diodes 256 éléments | Réseau de Photo diodes (TE-cooled) 512 éléments | Réseau de Photo diodes (TE-cooled) 512 éléments | Photodiode array (TE-cooled) 512Elements |
Longueur d’onde | 380… 780nm | 380… 780nm | 380… 780nm | 380… 1080nm | 380… 780nm |
Luminance mesurable (min) | 0,7 cd/m² | 0,03 cd/m² | 0,00002 cd/m² | 0,000001 cd/m² | 0,00002 cd/m² |
Maximum measurable luminance | 103.000 cd/m² | 8.566.000 cd/m² | 6.860 cd/m² | 3.430 cd/m² | 6.860.000 cd/m² |
Précision de la mesure de la couleur | 0.0015 for CIE x,y | 0.0015 for CIE x,y | 0.0015 for CIE x,y | 0.0015 for CIE x,y | 0,0015 für CIE x,y |
Ouvertures | 1° or1/2° | 1°, 1/2°, 1/4° and 1/8°° | User defined | User defined | user-defined |
Dimension minimale de mesure avec une optique standard | 5mm | 0.7mm | 0.5mm | 0.5mm | 0.5mm |
Résolution spectrale | 3.2nm | 1.6nm | 1nm | 2nm | 1nm |
FAQs
pour Spectroradiomètre
Le système optique Pritchard permet une détermination précise du point de mesure grâce à une ouverture de mesure centrale dans le champ de vision. Cela assure un alignement précis et des mesures précises, même pour des sources lumineuses très petites.
Les appareils mesurent, entre autres, la luminance, la radiance spectrale, l’irradiance spectrale, la température de couleur corrélée (CCT), l’indice de rendu des couleurs (CRI) et les coordonnées de couleur dans divers espaces colorimétriques (CIE, Lab, Luv).
La fonction AutoSync® ajuste automatiquement le temps d’exposition pour correspondre à la fréquence de rafraîchissement de l’affichage. Cela garantit que les mesures sont correctement synchronisées, ce qui est particulièrement important pour les écrans à haute vitesse.
En plus des optiques standard, diverses lentilles de grossissement peuvent être utilisées pour atteindre des tailles de spot de mesure aussi petites que 0,0036 mm.
Oui, avec l’interface Bluetooth optionnelle, les appareils peuvent être contrôlés à distance jusqu’à 100 mètres. De plus, un logiciel PC (SpectraWin® 2) est disponible pour l’utilisation à distance.
Oui, avec le récepteur à cosinus optionnel (CR), des mesures d’éclairement et d’irradiance peuvent être effectuées.
Les détecteurs refroidis réduisent le bruit thermique, ce qui se traduit par une précision et une sensibilité de mesure accrues, particulièrement cruciales pour les mesures à des niveaux de lumière extrêmement bas.
Les spectroradiomètres PR-655 et PR-670 utilisent des cartes SD pour le stockage des données. Une carte de 512 Mo peut stocker plus de 80 000 mesures, et les cartes SD jusqu’à 1 Go sont prises en charge.
Oui, avec le logiciel SpectraWin® 2, les tâches de mesure peuvent être automatisées, les données spectrales analysées et des calibrations personnalisées effectuées.
Oui, avec les normes de réflectance RS-3 ou SRS-3, des mesures de rayonnement réfléchi peuvent être effectuées pour déterminer les niveaux de réflectance et les propriétés des matériaux.
Les spectroradiomètres PR-655 et PR-670 ont des largeurs de bande fixes de 5 ou 8 nm. Les spectroradiomètres PR-730 et PR-740 offrent une option de largeur de bande variable, permettant de choisir entre 2, 4 ou 8 nm selon la sensibilité ou la précision spectrale requise.
Les spectroradiomètres de Photo Research sont disponibles à l’achat ou à la commande directement chez Acal BFi. En tant que partenaire officiel des ventes et du service en Europe, nous proposons non seulement des instruments de mesure de haute qualité, mais aussi des services complets pour vos solutions de mesure.
En plus du conseil et de la vente, nous offrons un service d’étalonnage et de réparation, réalisé dans notre laboratoire d’étalonnage européen officiel de Photo Research à Gröbenzell, près de Munich. Cela garantit que vos appareils fonctionnent toujours avec précision et fiabilité.
Que ce soit pour la recherche, l’industrie ou l’assurance qualité – chez Acal BFi, vous bénéficiez de spectroradiomètres précis et fiables de Photo Research, accompagnés d’un support technique et d’un service de premier ordre.
